第一章 章节测试

1、选择题:十六进制数(7C)16转换为等值的十进制、二进制和八进制数分别为(     )。
选项:
A:(124)10  (1111100)(174)8
B:(123)10  (1111101)(174)8
C:(124)10  (1111100)(173)8
D:(123)10  (1111100)(173)8
答案: 【(124)10  (1111100)(174)8
2、选择题:最小项A′BC′D的逻辑相邻最小项是(  )。
选项:
A:A′BCD
B:A′BCD′
C:ABCD′
D:AB′CD
答案: 【A′BCD
3、选择题:已知下面的真值表,写出逻辑函数式为(    )。异或真值表.png
选项:
A:Y=A′B′+AB
B:Y=A′B+AB
C:Y=A′B+AB′
D:Y=AB+A′B
答案: 【Y=A′B+AB′
4、选择题:因为逻辑表达式A+B+AB=A+B成立,所以AB=0成立。   (    )
选项:
A:错
B:对
答案: 【
5、选择题:4个不同进制的数376.125D567.1O110000000B17A.2H,按大小排列的次序为
选项:
A:17A.2H>110000000B>576.1O>376.125D
B:376.125D>567.1O>110000000B>17A.2H
C:110000000B>17A.2H>376.125D>576.1O
D:567.1O>110000000B>17A.2H>376.125D
答案: 【110000000B>17A.2H>376.125D>576.1O
选项:
A:
B:
C:
D:
答案: 【

选项:
A: F=AB
B:F=(AB)’
C:F=(A+B)’
D:F=A+B
答案: 【 F=AB
8、选择题:用卡诺图将下式化简为最简与或函数式,正确的是

 Y(A,B,C,D)=∑m(2,3,7,8,11,14)+ ∑d(0,5,10,15)
选项:
A:

Y=CD+B’D’+AC
B:
Y=CD+ACD’+A’B’C+ AB’C
C:
Y=CD+CD’+A’B’C
D:
Y=CD+B’C’D’+ACD’+A’B’C
答案: 【
Y=CD+B’D’+AC

9、选择题:已知逻辑函数F=AC+BC’+A’B,以下叙述正确的
选项:
A:逻辑函数的与非式为 F=((AC) ‘ (BC’) ‘ (A’B) ‘) ‘
B:逻辑函数的反函数表达式为F’=(A’+C’)∙(B’+C)∙(A+B’)
C:逻辑函数的最简与或式为F=AC+B
D:逻辑函数的最简与或式为F=AC+A‘B
答案: 【逻辑函数的与非式为 F=((AC) ‘ (BC’) ‘ (A’B) ‘) ‘ ;
逻辑函数的反函数表达式为F’=(A’+C’)∙(B’+C)∙(A+B’);
逻辑函数的最简与或式为F=AC+B

10、选择题:逻辑函数Y=A’B’C’D+A’BD’+ACD+AB’,其最小项之和的形式正确的是
选项:
A:Y=A’B’C’D+A’BC’D’+ A’BCD’+AB’CD+ABCD+ AB’CD’+ AB’C’D+ AB’C’D’
B:Y=∑(1,4,6,8,9,10,11,15)
C: Y=A’B’C’D+A’BC’D’+ A’BCD’+AB’CD+ABCD + AB’C’D+ AB’C’D’
D:

Y=m1+m4+m6+m8+m9+m10+m11+m15


答案: 【Y=A’B’C’D+A’BC’D’+ A’BCD’+AB’CD+ABCD+ AB’CD’+ AB’C’D+ AB’C’D’;
Y=∑(1,4,6,8,9,10,11,15)
;

Y=m1+m4+m6+m8+m9+m10+m11+m15



第二章 章节测试

1、选择题:组合逻辑电路通常由门电路和寄存器组合而成。(   )
选项:
A:错
B:对
答案: 【】[$]
2、选择题:对以下电路,逻辑功能描述正确的是(    image.png
选项:
A:A=0时,Y=BA=1时,Y=B
B:A=0时,Y=BA=1时,Y=B
C: A=0时,Y=B′;A=1时,Y=B
D:A=0时,Y=B′;A=1时,Y=B
答案: 【A=0时,Y=BA=1时,Y=B
3、选择题:TTL电路在正逻辑系统中,以下各种输入(      )相当于输入逻辑“0”。
选项:
A:通过电阻3.2kΩ接电源
B:通过电阻200Ω接地
C:悬空
D:通过电阻3.2kΩ接地
答案: 【通过电阻200Ω接地
4、选择题:以下哪个逻辑函数式能表示下面的电路(    )。image.png
选项:
A:((AB)+(BC))′
B:(AB)+(BC)
C:((AB) · (BC))′
D:(AB) · (BC)
答案: 【(AB)+(BC)
选项:
A:Y=A+B
B:Y=(AB)′
C:Y=AB
D:Y=(A+B)′
答案: 【Y=(AB)′
6、选择题:CMOS数字集成电路与TTL数字集成电路相比,以下哪些是CMOS电路的优点
选项:
A:抗干扰能力强
B:微功耗
C:高速度
D:电源范围宽
答案: 【抗干扰能力强;
微功耗;
电源范围宽

7、选择题:图中G1和G2为三态门,G3为TTL或非门。若取R=100kΩ,则F=(    );而当R=100Ω时,F=(      )。image.png
选项:
A:0    B′
B: 1   (A′X′+B′X) ′
C: 0   (A′X′+B′X) ′
D: 1    A′
答案: 【 0   (A′X′+B′X) ′
选项:
A:正确,错误,错误,错误
B:正确,正确,正确,错误
C:

错误,错误,错误,错误

D:正确,正确,错误,错误
答案: 【

错误,错误,错误,错误


9、选择题:关于74LS00与74HC00的叙述以下哪些是正确的
选项:
A:它们的引脚图完全相同
B:它们一般可以替代
C:它们的参数完全相同
D:它们的逻辑功能完全相同
答案: 【它们的引脚图完全相同;
它们一般可以替代;
它们的逻辑功能完全相同

10、选择题:图中万用表量程为5V,内阻为20kΩ/V。当vI1接高电平3.2V时,若与非门为TTL门电路,则vI2测得的电压为(     ),若与非门为CMOS门电路,则vI2测得的电压为(      ) 。image.png
选项:
A:1.4V,0V
B:0V,0V
C: 3.2V,0V
D:3.2V,3.2V
答案: 【1.4V,0V

第三章 章节测试

1、选择题:设某函数的表达式F=A+B,假设A为高位,若用四选一数据选择器来设计,则数据端D0D1D2D3的状态是
选项:
A:0111
B:1000
C:0101
D:1010
答案: 【0111
选项:
C:Z输出为1
D:Z输出为0
答案: 【image.png
3、选择题:半加器逻辑符号如图所示,当C=1,S=0时,A和B分别为(    )。 image.png
选项:
A:A=0,B=0
B:A=1,B=1
C:A=1,B=0
D:A=0,B=1
答案: 【A=1,B=1
4、选择题:一个8选1的数据选择器,当选择控制端A2A1A0的值为100时,输出端输出(     )的值。
选项:
A:0
B:D5
C:D4
D:1
答案: 【D4
5、选择题:3线-8线译码器74LS138正常工作时,若A2A1A0=101,则输出为
选项:
A:Y5′为0,其余输出均为1
B:Y2为0,其余输出均为1
C:Y5为1,其余输出均为0
D:Y2为1,其余输出均为0
答案: 【Y5′为0,其余输出均为1

6、选择题:下面关于74LS48的描述正确的是
选项:
A:它用来驱动共阴极数码管
B:它用来驱动共阳极数码管
C:它有4个输入端,7个输出端
D:它有4个输入端,10个输出端
答案: 【它用来驱动共阴极数码管
;
它有4个输入端,7个输出端

7、选择题:这是一个由3线-8线译码器构成的8路数据分配器,当A2A1A0=110时,数据D=0,则输出Y′7Y′6Y′5Y′4Y′3Y′2Y′1Y′0image.png
选项:
A:11111101
B:10111111
C:11111111
D:01000000
答案: 【10111111
选项:
A:Y=1
B:Y=A′B′C+A′BC′+AB′C′+ABC
C:Y= 0
D:Y= A′B′C′+A′BC′+AB′C+ABC
答案: 【Y=A′B′C+A′BC′+AB′C′+ABC
9、选择题:由4位数值比较器74LS85构成的电路,其中A3A2A1A0输入的是8421BCD码,如果LED被点亮,说明输入A3A2A1A0对应的十进制数为image.png
选项:
A:0~4
B:5~9
C:5~10
D:4~9
答案: 【5~9
10、选择题:关于全加器的叙述哪些是正确的
选项:
A:一位全加器有3个输入端,3个输出端
B:
一位全加器的逻辑符号
C:
一位全加器的真值表为
D:74LS283可以实现两个4位二进制数的加法运算
答案: 【
一位全加器的逻辑符号
;
一位全加器的真值表为
;
74LS283可以实现两个4位二进制数的加法运算】

第四章 章节测试

1、选择题:用触发器设计一个27进制的计数器,至少需要(       )个触发器。
选项:
A:6
B:7
C:5
D:4
答案: 【
2、选择题:欲使JK触发器按Q*=Q工作,可使JK触发器的输入端(    )
选项:
A:J=Q,K=Q′
B:J=Q,K=1
C:J=Q′,K=Q
D:J=K=1
答案: 【J=Q,K=Q′
3、选择题:为实现将D触发器转换为T触发器,如图示的虚框内应是  (    )。

选项:
A:与非门
B:异或门
C:或非门
D:同或门
答案: 【异或门

4、选择题:对下面电路描述正确的是(    )。image.png
选项:
A:3个触发器是下降沿触发
B:这是异步时序逻辑电路
C:这是一个五进制计数器
D:这是一个四进制计数器
答案: 【这是一个五进制计数器
5、选择题:触发器具有记忆功能,常用来存储二进制信息,而且一个触发器可以存储0或1两位二进制信息。
选项:
A:错
B:对
答案: 【
6、选择题:下图中满足Q*=1 的触发器是
选项:
A:
B:
C:
D:
答案: 【

选项:
A:这是一个上升沿触发的D触发器,异步置位复位端低电平有效
B:这是一个上升沿触发的RS触发器,异步置位复位端低电平有效
C:这是一个上升沿触发的D触发器,异步置位复位端高电平有效
D:这是一个主从结构的D触发器,异步置位复位端高电平有效
答案: 【这是一个上升沿触发的D触发器,异步置位复位端高电平有效
选项:
A:
B:
C:
D:
答案: 【

选项:

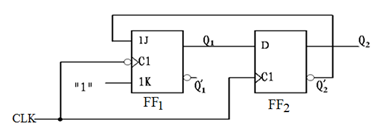

A:FF1的驱动方程:J=Q2′,K=1;状态方程:Q1*= Q2Q1
B:FF1为CLK下降沿触发,FF2为CLK上升沿触发
C:FF2的驱动方程:D=Q1;状态方程:Q2*= Q1
D:     这是一个同步时序逻辑电路
答案: 【FF1为CLK下降沿触发,FF2为CLK上升沿触发
;
FF2的驱动方程:D=Q1;状态方程:Q2*= Q1

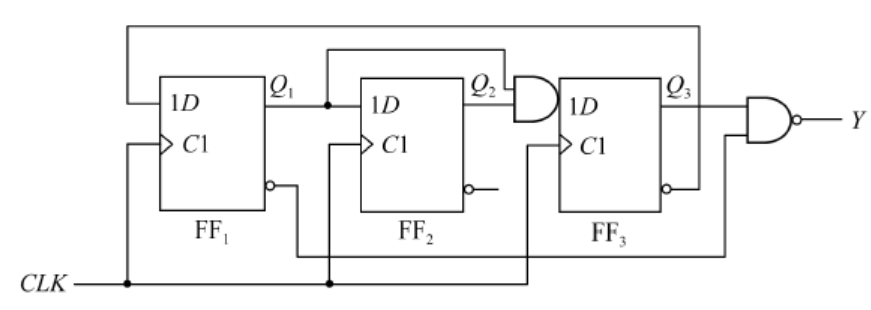

选项:
A:有6个无效状态
B:电路能自启动
C:有6个有效状态
D:有2个无效状态
答案: 【电路能自启动;
有6个有效状态;
有2个无效状态

第五章 章节测试

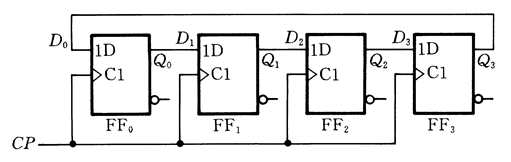

1、选择题:下面由4个D触发器构成的时序逻辑电路称为(     )计数器,有效状态有(      )个。image.png
选项:
A:扭环形,6
B:环形,4
C:扭环形, 8
D:环形,2
答案: 【环形,4
2、选择题:在下列器件中,不属于时序逻辑电路的是(      )。
选项:
A:节拍脉冲发生器
B:序列信号检测器
C:环形计数器
D:数值加法器
答案: 【数值加法器
3、选择题:用74LS161构成120进制的计数器,需要(      )片能够实现。
选项:
A:4
B:1
C:3
D:2
答案: 【2
4、选择题:说明此电路利用(    )反馈方式,实现(     )进制计数器的功能。image.png
选项:
A:置零法,十五
B:置零法,十二
C:置数法,十二
D:置数法,十五
答案: 【置数法,十二

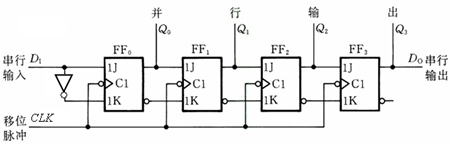

选项:
A:这是一个双向移位寄存器
B:这是一个单向移位寄存器
C:电路可以实现串行输入串行输出
D:电路可以实现串行输入并行输出
答案: 【这是一个单向移位寄存器
;
电路可以实现串行输入串行输出;
电路可以实现串行输入并行输出

选项:
A:驱动方程J0=K0=1,J1=K1=Q0,J2=K2=Q0 Q1,J3=K3=Q0 Q1 Q2
B:4个JK触发器均构成了T触发器
C:这是一个同步时序逻辑电路
D:这是一个异步时序逻辑电路
答案: 【驱动方程J0=K0=1,J1=K1=Q0,J2=K2=Q0 Q1,J3=K3=Q0 Q1 Q2
;
4个JK触发器均构成了T触发器;
这是一个同步时序逻辑电路

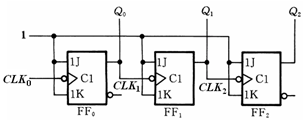

选项:
A:3个JK触发器均是下降沿触发,因此是主从结构的触发器
B:这是一个异步时序逻辑电路
C:3个JK触发器均构成了T′ 触发器,所以都满足Q*=Q′
D:这是一个同步时序逻辑电路
答案: 【这是一个异步时序逻辑电路;
3个JK触发器均构成了T′ 触发器,所以都满足Q*=Q′

8、选择题:如果利用74LS160实现六进制计数器,需要6个有效状态,因此采取置零法时,RD′=(Q2Q0) ′ image.png
选项:
A:错
B:对
答案: 【

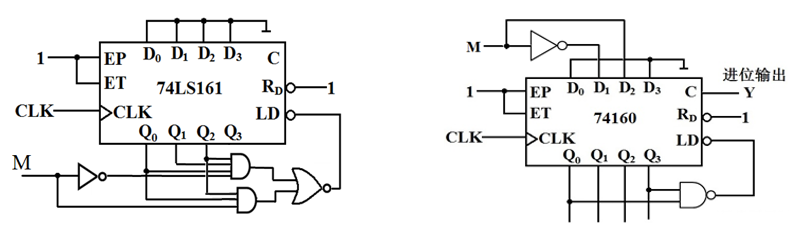

选项:
A:两个电路都可以实现:M=1时,构成六进制计数器;M=0时,构成八进制计数器
B:两个电路都可以构成可变进制计数器
C:右侧电路可以实现:M=1时,构成六进制计数器;M=0时,构成八进制计数器
D:左侧电路可以实现:M=1时,构成六进制计数器;M=0时,构成八进制计数器
答案: 【两个电路都可以实现:M=1时,构成六进制计数器;M=0时,构成八进制计数器
;
两个电路都可以构成可变进制计数器

选项:
A:01101010
B:11101000
C:00010111
D:不能确定
答案: 【11101000

第六章 章节测试

1、选择题:多谐振荡器可产生(       )。
选项:
A:矩形脉冲
B:锯齿波
C:正弦波
D:三角波
答案: 【矩形脉冲
2、选择题:用555定时器构成单稳态触发器其输出脉宽为(       )
选项:
A:0.7RC
B:1.1RC
C:1.4RC
D: 1.8RC
答案: 【1.1RC
3、选择题:用555定时器组成施密特触发器,当输入控制UCO外接10V电压时,回差电压为(     )
选项:
A:10V
B:6.66V
C:5V
D:3.33V
答案: 【5V
4、选择题:施密特触发器有(    )个稳定状态,多谐振荡器有(   )个稳定状态,单稳态触发器有(    )个稳定状态。
选项:
A:2、0、1
B:2、1、0
C:0、1、2
D:1、2 、3
答案: 【2、0、1
5、选择题:矩形波的占空比一定为50%。
选项:
A:对
B:错
答案: 【
选项:
A:4管脚为直接清零端,低电平有效
B:4管脚为直接清零端,高电平有效
C:5管脚为控制电压输入端,必须接电源
D:5管脚为控制电压输入端,可以通过0.01μF 电容接地
答案: 【4管脚为直接清零端,低电平有效 ;
5管脚为控制电压输入端,可以通过0.01μF 电容接地

7、选择题:55定时器内部有3个5kΩ的电阻,当没有控制电压输入时,两个阈值电压分别为1/3Vcc和2/3Vcc。
选项:
A:对
B:错
答案: 【
8、选择题:欲将三角波转换为矩形波,可以利用单稳态触发器实现。
选项:
A:错
B:对
答案: 【
选项:
A:构成的电路是多谐振荡器
B:脉冲波形的占空比为50%
C:构成的电路是单稳态触发器
D:脉冲波形高电平时间t=0.69(R1+R2)C
答案: 【构成的电路是多谐振荡器 ;
脉冲波形高电平时间t=0.69(R1+R2)C

10、选择题:单稳态触发器输出的脉冲信号的宽度一定是相等的。
选项:
A:对
B:错
答案: 【

第七章 章节测试

1、选择题:如果模拟电压满量程VFSR为15 V,8位D/A转换器可分辨的输出最小电压为(   )mV。
选项:
A:60
B:50
C:40
D:80
答案: 【60
2、选择题:A/D转换器中,常用于高精度、低速场合的是(     )。
选项:
A:逐次比较型
B:并联比较型
C:计数型
D:双积分型
答案: 【双积分型
3、选择题:要把0~1V的模拟电压量化输出为3位二进制代码,若将其分为8段,并取量化电平Δ=2/15V,则量化误差为
选项:
A:3/15V
B:1/8V
C:1/15V
D:2/15V
答案: 【1/15V
4、选择题:以下哪个对ADC的描述是正确的(        )。
选项:
A:模拟信号转换成数字信号的电路
B:数字信号转换成离散信号的电路
C:数字信号转换成模拟信号的电路
D:模拟信号转换成离散信号的电路
答案: 【模拟信号转换成数字信号的电路
5、选择题:D/A转换器的位数越多,转换精度越高。(    )
选项:
A:对
B:错
答案: 【
6、选择题:以下哪些关于倒T型电阻网络D/A转换器的描述是正确的
选项:
A:电阻满足2nR
B:电阻只有R和2R
C:在开关状态转换时,不需要电流的建立时间
D:
输出电压
答案: 【电阻只有R和2R   ;
在开关状态转换时,不需要电流的建立时间;

输出电压

选项:
A:不能确定
B:单缓冲方式
C:双缓冲方式
D:直通方式
答案: 【直通方式
8、选择题:关于DAC0832的叙述哪些是正确的
选项:
A:它内部的D/A转换器为倒T型电阻网络
B:它输出为电压信号,不需要外接运算放大器
C:它是8位D/A转换器,有8个数据输入端
D:它输出为电流信号,需要外接运算放大器
答案: 【它内部的D/A转换器为倒T型电阻网络
;
它是8位D/A转换器,有8个数据输入端  ;
它输出为电流信号,需要外接运算放大器

9、选择题:4位倒T形电阻网络D/A转换电路中,已知VREF=-8V,当d3d2d1d0=1000时,在输出端所产生的模拟电压值为
选项:
A:4V
B:2V
C:-2V
D:-4V
答案: 【4V
10、选择题:关于ADC0804的叙述哪些是正确的
选项:
A:有8个数据输入端
B:有8个数据输出端
C:它是把数字信号转换为模拟信号的集成块
D:它是把模拟信号转换为数字信号的集成块
答案: 【有8个数据输出端;
它是把模拟信号转换为数字信号的集成块
】[/$]
