2021知到答案 数字电子技术（山东科技大学） 智慧树满分章节测试答案

第四章 章节测试

1、选择题:一个译码器若有100个译码输出端，则译码输入端有（    ）个。
选项：
A:5
B:7
C:8
D:6
答案: 【7】
2、选择题:当编码器 74HC148 的输入端 I₁’ 、 I₅’ 、 I₆’  、 I₇’ 为低电平，其余输入端为高电平时，则输出的编码信号为（    ）。
选项：
A:111
B:001
C:000
D:110
答案: 【000】
3、选择题:在下列选项中，不是组合电路的有（  ）。
选项：
A:编码器
B:计数器
C:译码器
D:数值比较器
答案: 【计数器】
4、选择题:一个八选一的数据选择器，（    ）数据输入端。
选项：
A:有1个
B:有2个
C:有3个
D:有8个
答案: 【有8个】
5、选择题:消除组合逻辑电路“竞争-冒险”的方法有（  ）。
选项：
A:后级加缓冲电路
B:修改逻辑设计
C:在输出端接入滤波电容
D:引入选通脉冲
答案: 【修改逻辑设计;
在输出端接入滤波电容;
引入选通脉冲】
6、选择题:共阴接法发光二极管数码显示器需选用有效输出为高电平的七段显示译码器来驱动。
选项：
A:对
B:错
答案: 【对】
7、选择题:优先编码器的编码信号是相互排斥的，不允许多个编码信号同时有效。
选项：
A:对
B:错
答案: 【错】
8、选择题:用4选1数据选择器不能实现3变量的逻辑函数。
选项：
A:错
B:对
答案: 【错】

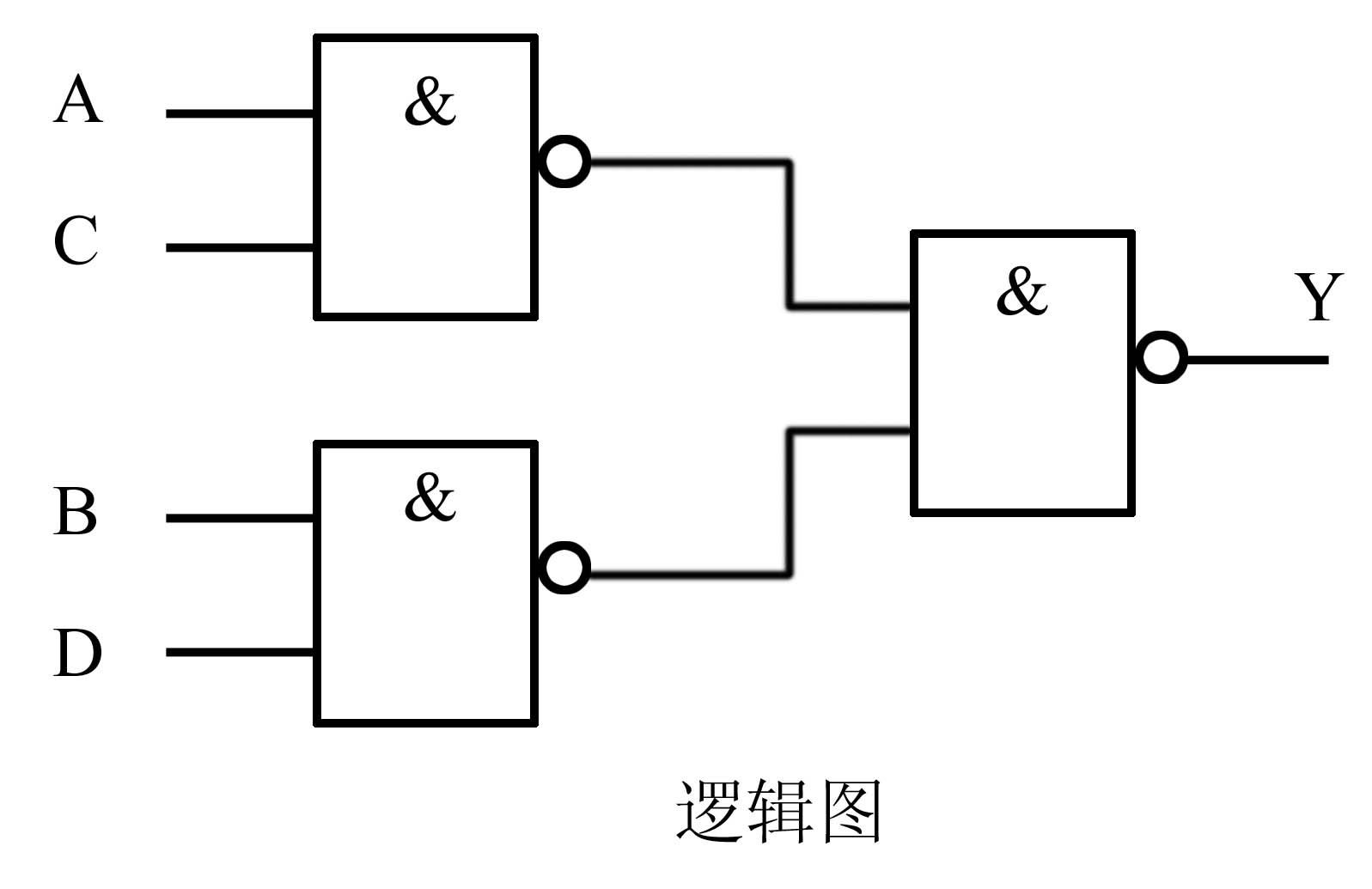

9、选择题:选出与下面所示逻辑电路图对应的逻辑关系式为（    ）。
选项：
A:Y=ABC
B:Y=A+B+C
C:
D:Y=AC+BD
答案: 【Y=AC+BD】

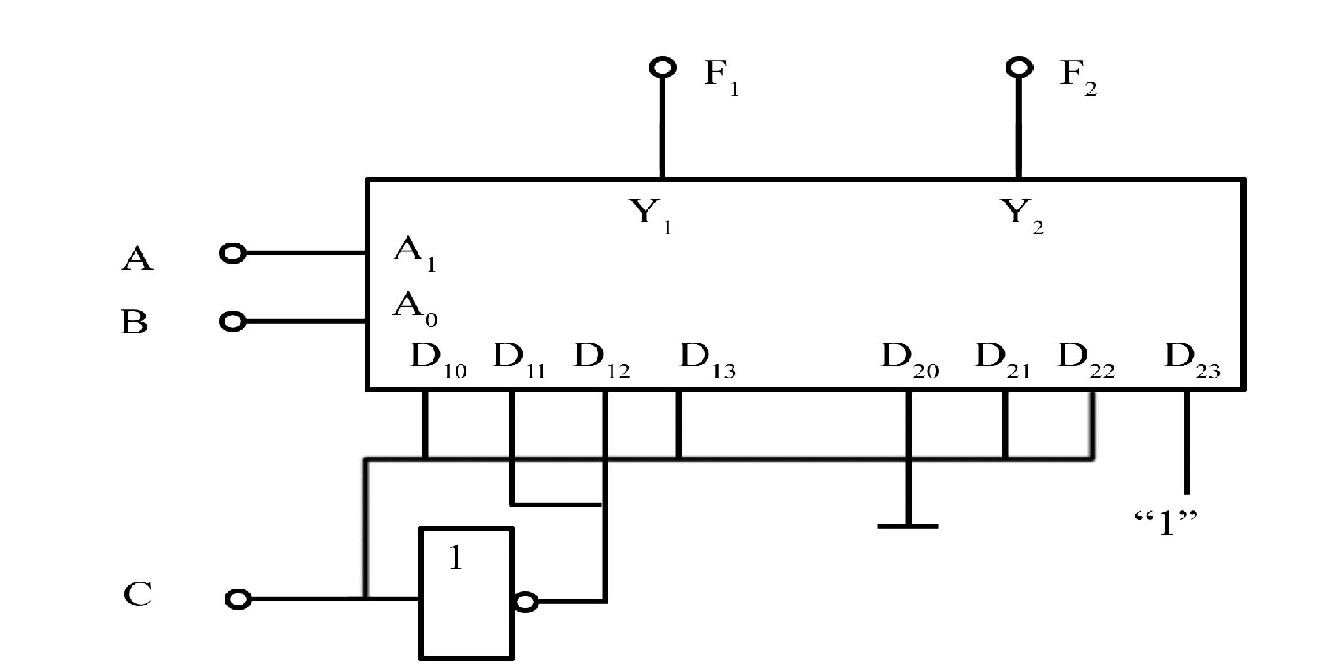

10、选择题:双四选一数据选择器构成的组合逻辑电路，输入变量为A、B、C，输出逻辑函数为F₁ 、F₂，其功能为（    ）。
选项：
A:F₁ =∑m(1,2,3,7)，F₂=∑m（3,5,6,7），全减器
B:F₁ =∑m(1,2,4,7)，F₂=∑m（1,3,6,7），全减器
C:F₁ =∑m(1,2,4,7)，F₂=∑m(4,5,6,7)， 全加器
D:F₁ =∑m(1,2,4,7)，F₂=∑m(3,5,6,7)， 全加器
答案: 【F₁ =∑m(1,2,4,7)，F₂=∑m(3,5,6,7)， 全加器】

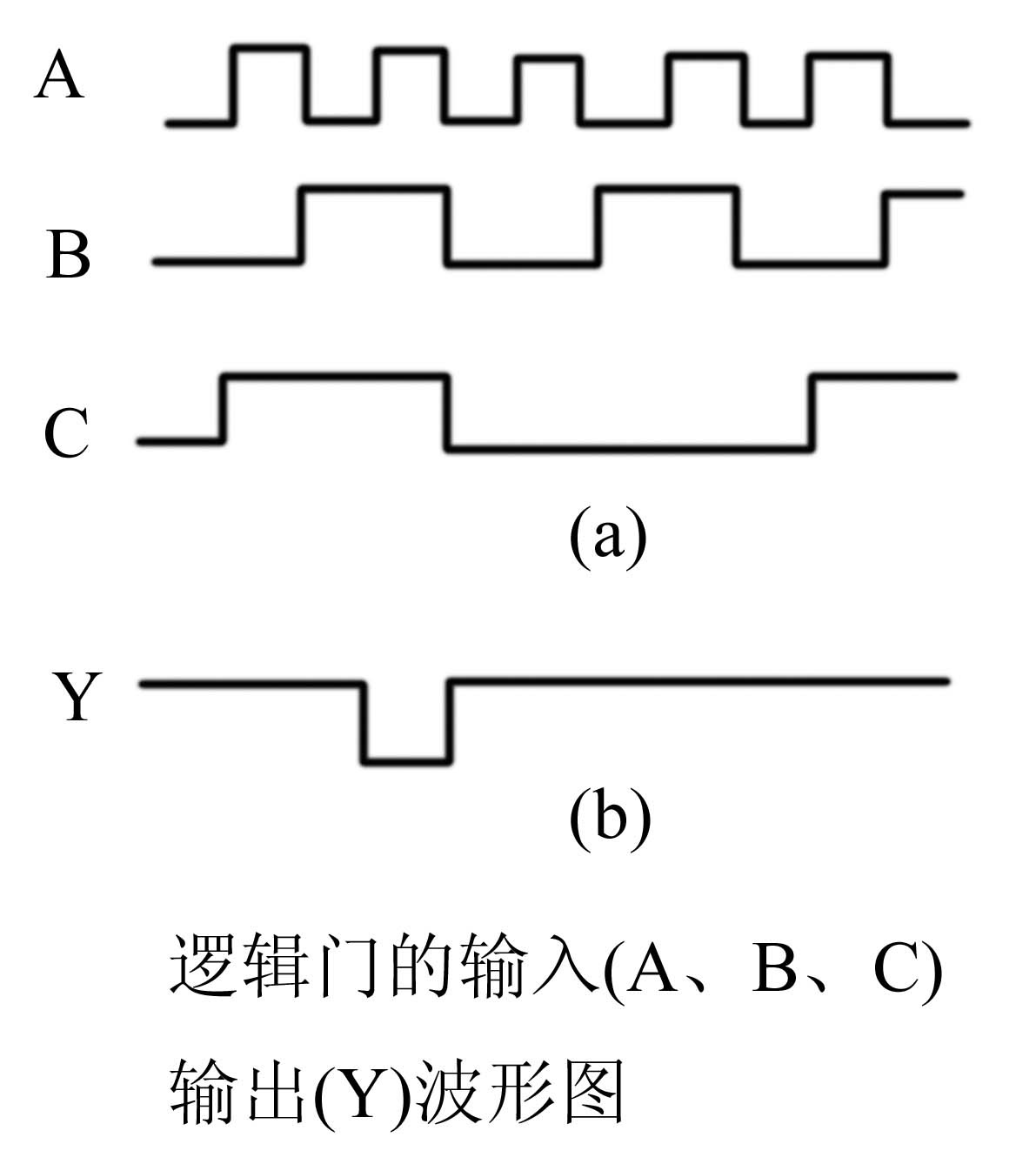

11、选择题:已知有一个3输入端的门电路，若输入信号A、B、C的波形如图 (a)所示，输出信号Y的波形如图(b)所示，则该门电路执行的是（    ）逻辑操作。
选项：
A:与
B:或非
C:与非
D:或
答案: 【与非】

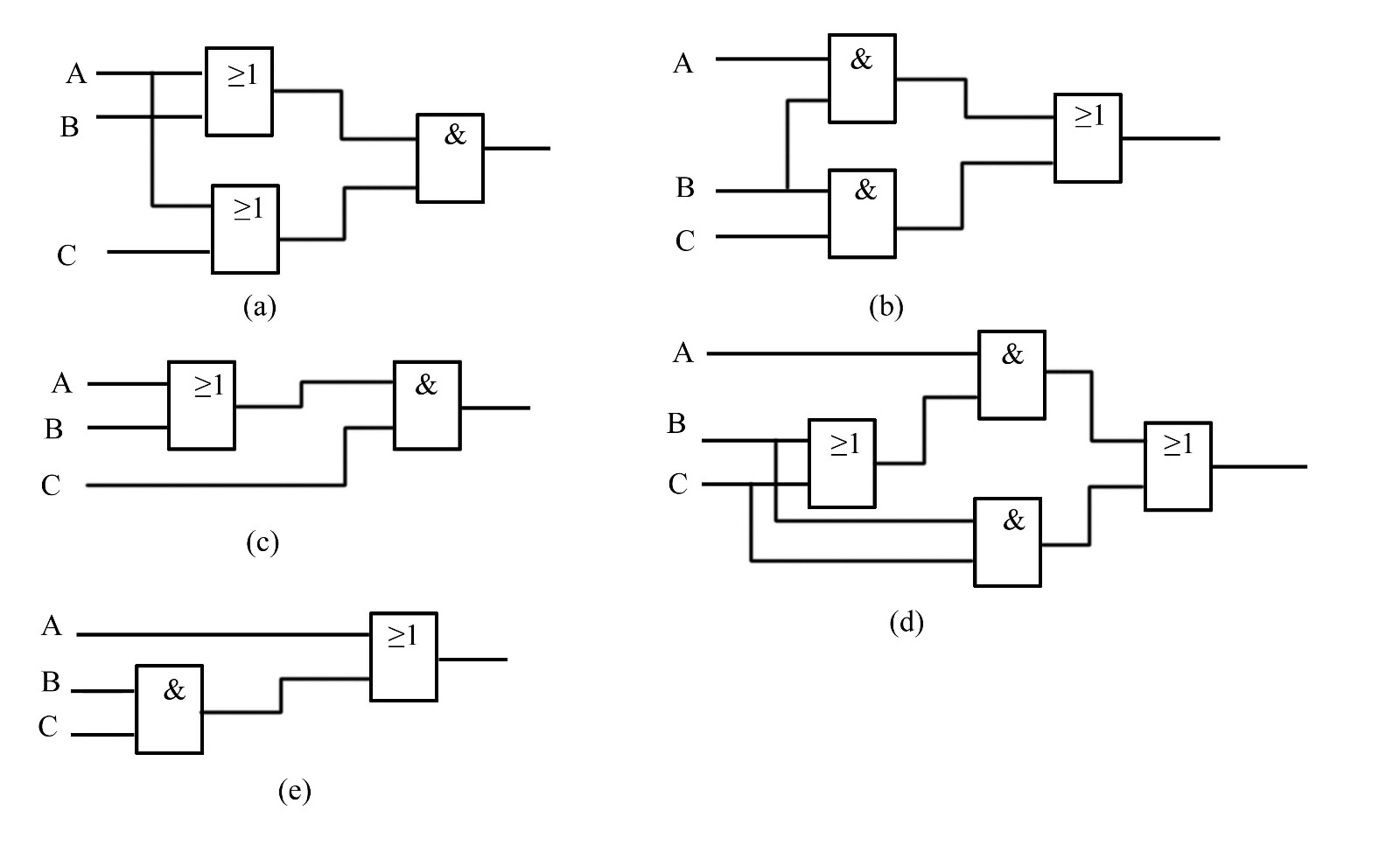

12、选择题:在图中，选出与下列逻辑式顺序对应的逻辑图是（     ）。  Y₁=(A+B)C  Y₂=AB+BC  Y₃=(A+B)(A+C)  Y₄= A+BC  Y₅=A(B+C)+BC
选项：
A:(a),(e),(d),(c),(b)
B:(c),(b),(a),(e),(d)
C:(b),(c),(a),(e),(d)
D:(c),(b),(d),(a),(e)
答案: 【(c),(b),(a),(e),(d)】

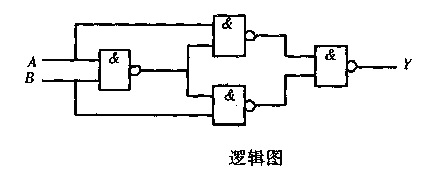

13、选择题:指出下图用“与非门”组成电路的逻辑关系是（     ）。
选项：
A:“异或”关系
B:“或非”关系
C:“与非”关系
D:“同或”关系
答案: 【“异或”关系】

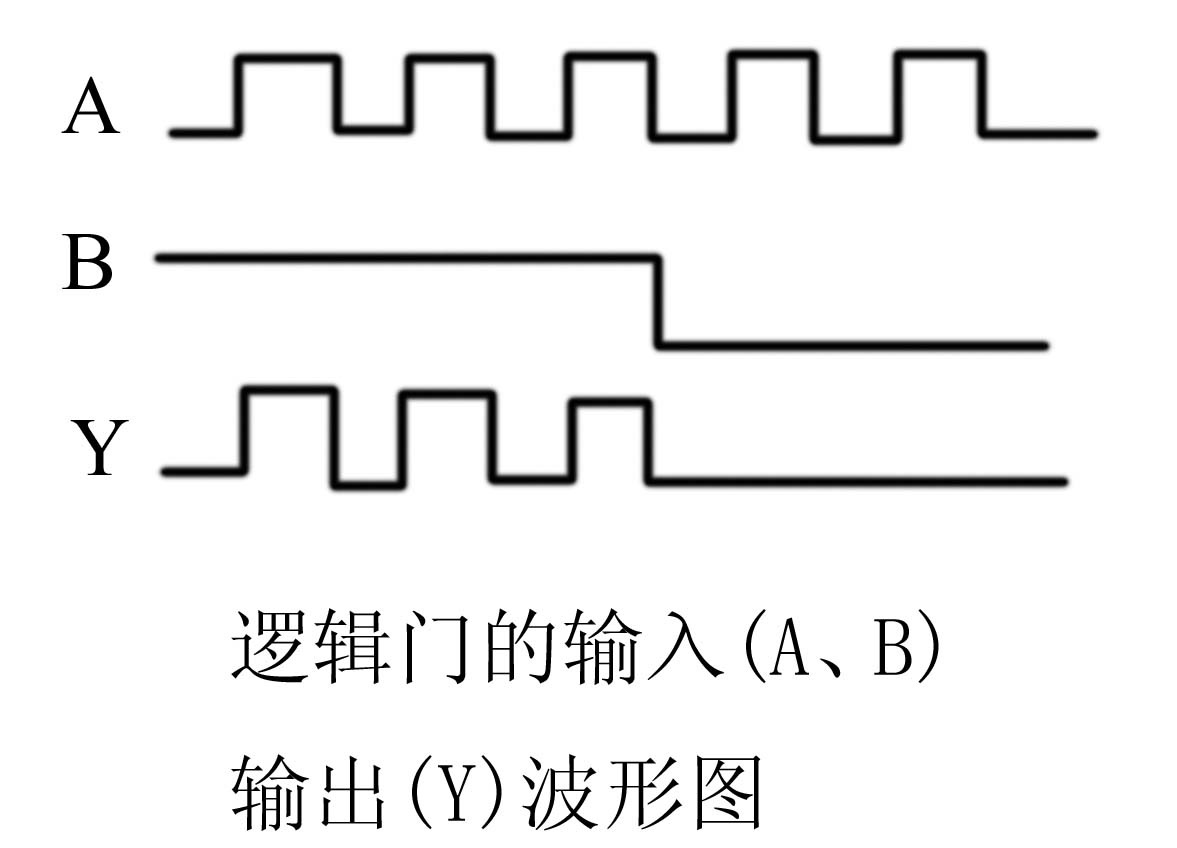

14、选择题:A、B为逻辑门的2个端入端，Y为输出。A、B和Y的波形如下图所示，则该门实现的是（    ）。
选项：
A:“与”逻辑功能
B:“或非”逻辑功能
C:“或”逻辑功能
D:“与非”逻辑功能
答案: 【“与”逻辑功能】

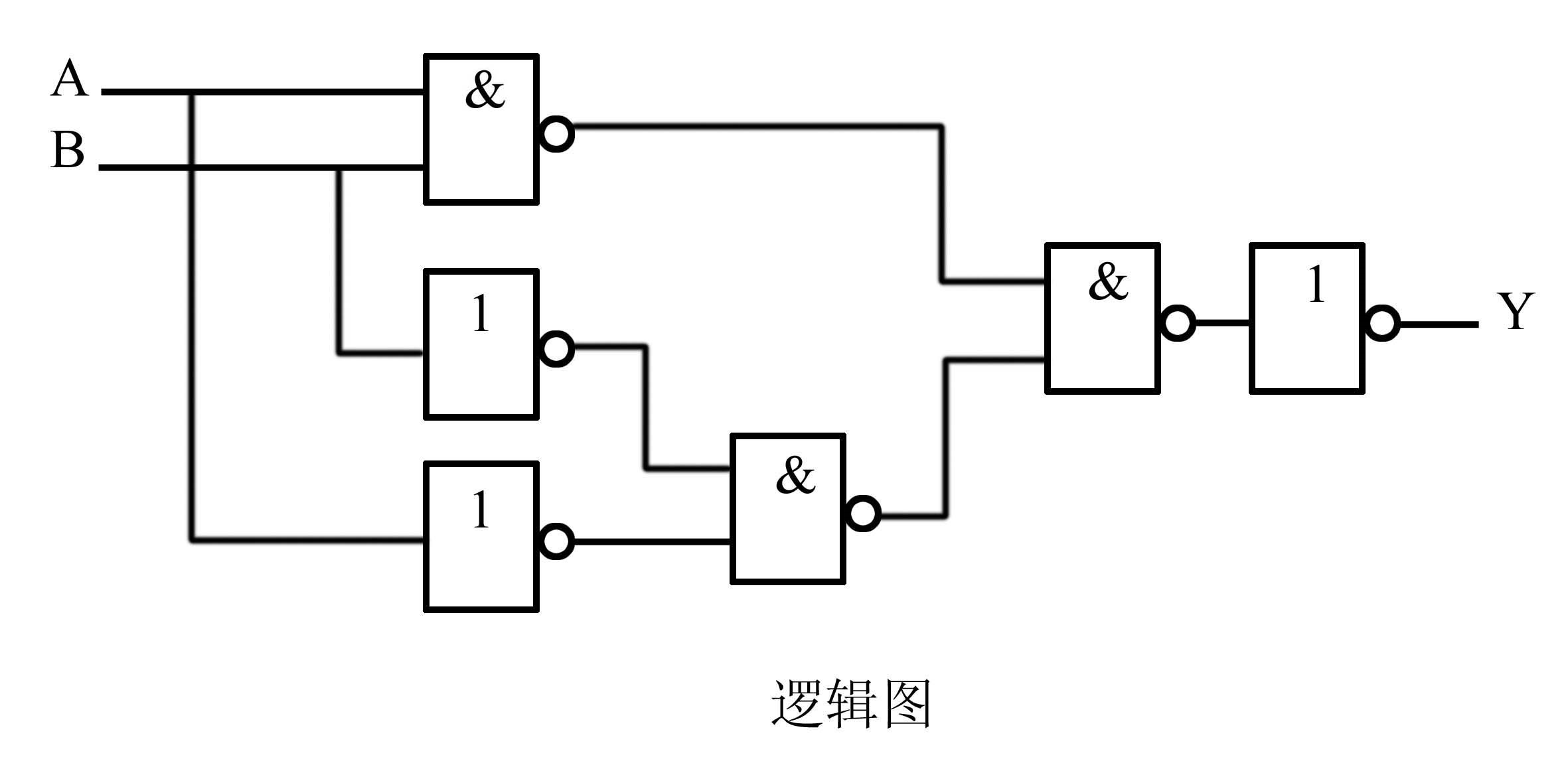

15、选择题:选出与下图对应的逻辑式（  ）。
选项：
A:
B:
C:
D:
答案: 【】
16、选择题:设计一个裁判表决电路。裁判组由三人组成，分别为：主裁判A，副裁判B和副裁判C。判定比赛的规则如下：只有当两个或两个以上裁判支持，并且其中有一个是主裁判时，比赛结果的裁决才有效。令A、B、C为1表示支持，为0表示反对。裁决结果Y为1表示有效，Y为0表示无效。下列表达式中能实现改电路功能的是（  ）。
选项：
A:Y=AB+AC
B:Y=A+BC
C:Y=A+B+c
D:Y=ABC
答案: 【Y=AB+AC
】
17、选择题:组合逻辑电路中的竞争-冒险是由于（  ）引起的。
选项：
A:门电路的传输延迟
B:最大项
C:最小项
D:触发器的延时
答案: 【门电路的传输延迟】
18、选择题:能实现两个1位二进数和来自低位的进位相加的电路叫全加器。
选项：
A:对
B:错
答案: 【对】
19、选择题:串行进位加法器的缺点是运算速度慢，优点是电路结构简单。超前进位加法器的优点是运算速度快，缺点是电路结构复杂。
选项：
A:对
B:错
答案: 【对】
20、选择题:组合逻辑电路由逻辑门和触发器构成。
选项：
A:错
B:对
答案: 【错】

第五章 章节测试

1、选择题:触发器是一种（    ）。
选项：
A:单稳态电路
B:三稳态电路
C:双稳态电路
D:无稳态电路
答案: 【双稳态电路】
2、选择题:当与非门构成的基本SR锁存器处于置0状态时，其输入信号S、R取值应为（     ）。
选项：
A:0 1
B:0 0
C:1 1
D:1 0
答案: 【0 1】
3、选择题:使触发器的状态变化分两步完成的触发方式是（    ）。
选项：
A:维持阻塞触发方式
B:边沿触发方式
C:电平触发方式
D:脉冲触发方式
答案: 【脉冲触发方式】
4、选择题:

下列哪一种触发器容易产生“直通”选择题？（   ）
选项：
A:边沿D触发器
B:同步SR触发器
C:主从JK触发器
D:主从SR触发器
答案: 【同步SR触发器】

5、选择题:JK触发器处于翻转状态时，输入信号的条件是（     ）。
选项：
A:J=0，K=1
B:J=1，K=1
C:J=0，K=0
D:J=1，K=0
答案: 【J=1，K=1】
6、选择题:对于D触发器，若CP脉冲到来前所加的激励信号D＝１，可以使触发器的状态（   ）。
选项：
A:置1
B:不变
C:置0
D:翻转
答案: 【置1 】
7、选择题:对于T触发器，当T=(       )时，触发器处于保持状态。
选项：
A:0
B:其余选项都不正确
C:0、1均可
D:1
答案: 【0】
8、选择题:某存储器具有8根地址线和8根双向数据线，则该存储器的容量为（    ）。
选项：
A:256×8
B:8×3
C:8K×8
D:256×256
答案: 【256×8 】
9、选择题:寻址容量为16K×8的RAM需要（  ）根地址线。
选项：
A:14
B:16
C:4
D:8
答案: 【14】
10、选择题:能够存储二值信息的器件有（    ）。
选项：
A:只读存储器
B:寄存器
C:触发器
D:随机存储器
答案: 【只读存储器;
寄存器;
触发器;
随机存储器】
11、选择题:JK触发器（     ）。
选项：
A:具有“保持”功能
B:具有“置1”功能
C:具有“翻转”功能
D:具有“置0”功能
答案: 【具有“保持”功能;
具有“置1”功能;
具有“翻转”功能;
具有“置0”功能】
12、选择题:下列触发器中，没有约束条件的是（      ）。
选项：
A:SR触发器
B:D触发器
C:T触发器
D:JK触发器
答案: 【D触发器;
T触发器;
JK触发器】
13、选择题:JK触发器初始状态Q=1，欲使JK触发器次态按Q*=1工作，可使JK触发器的输入端（    ）。
选项：
A:J=K=1
B:J=K=0
C:J=1，K=0
D:J=0，K=1
答案: 【J=K=0 ;
J=1，K=0 】
14、选择题:触发器的输出包含两个暂稳态。
选项：
A:对
B:错
答案: 【错】
15、选择题:主从JK触发器、边沿JK触发器和同步JK触发器的逻辑功能完全相同。（    ）
选项：
A:错
B:对
答案: 【对】

第六章 章节测试

1、选择题:一般情况下，时序逻辑电路在结构上包含（      ）。
选项：
A:存储电路
B:组合逻辑电路
C:触发器
D:组合逻辑电路和存储电路
答案: 【组合逻辑电路和存储电路  】
2、选择题:Mealy型时序逻辑电路的输出是（       ）。
选项：
A:与输入和电路当前状态均有关
B:与输入和电路当前状态均无关
C:只与电路当前状态有关
D:只与输入有关
答案: 【与输入和电路当前状态均有关 】
3、选择题:一个4位串行数据输入的移位寄存器，时钟脉冲频率为1kHz，完成转换4位并行数据输出的时间为（     ）。
选项：
A:8µs
B:4µs
C:8ms
D:4ms
答案: 【4ms 】
4、选择题:要构成七进制计数器，（    ）。
选项：
A:至少需要5个触发器
B:至少需要7个触发器
C:至少需要2个触发器
D:至少需要3个触发器
答案: 【至少需要3个触发器】
5、选择题:N个触发器可以构成最大计数长度（进制数）为（    ）的计数器。
选项：
A:2^N
B:N-1
C:N+1
D:N
答案: 【2^N】
6、选择题:一个5位的二进制加计数器，由00000状态开始，经过75个时钟脉冲后，此计数器的状态为（        ）。

选项：
A:00111
B:01010
C:01011
D:01100
答案: 【01011】

7、选择题:n位扭环形计数器中，无效状态的个数为（     ）。
选项：
A: 2n
B:2n-1
C:2ⁿ-2n
D:2ⁿ-n
答案: 【2ⁿ-2n】
8、选择题:把一个五进制计数器与一个四进制计数器串联可得到（  ）进制计数器。
选项：
A:20
B:4
C:5
D:9
答案: 【20】
9、选择题:

4位移位寄存器，现态Q₀Q₁Q₂Q₃为1100，经左移1位后其次态为（      ）。
选项：
A:1011或1110
B:0011或1011
C:1000或1001
D:0011或1111
答案: 【1000或1001 】

10、选择题:欲设计0，1，2，3，4，5，6，7这几个数的计数器，如果设计合理，采用同步二进制计数器，最少应使用（   ）级触发器。
选项：
A:4
B:5
C:3
D:2
答案: 【3】
11、选择题:五个D触发器构成环形计数器，其计数长度为（       ）。
选项：
A:32
B:5
C:25
D:10
答案: 【5】
12、选择题:移位寄存器的逻辑功能包括（     ）。
选项：
A:寄存数码
B:计数
C:数据转换
D:移位
答案: 【寄存数码 ;
计数;
数据转换;
移位 】
13、选择题:下面几项属于时序逻辑电路的是（   ）。
选项：
A:移位寄存器
B:数码寄存器
C:计数器
D:序列脉冲发生器
答案: 【移位寄存器;
数码寄存器 ;
计数器;
序列脉冲发生器】
14、选择题:由两片74LS161芯片构成29进制加法计数器，两片计数器芯片的连接方式有（    ）。

选项：
A:并行进位
B:串行进位
C:反馈
D:同步预置数
答案: 【并行进位;
串行进位 】

15、选择题:同步二进制计数器的电路比异步二进制计数器复杂，所以实际应用中较少使用同步二进制计数器。
选项：
A:对
B:错
答案: 【错】
16、选择题:环形计数器如果不作自启动修改，则总有孤立状态存在。
选项：
A:错
B:对
答案: 【对】
17、选择题:环形计数器在每个时钟脉冲CP作用时，仅有一位触发器发生状态更新。
选项：
A:错
B:对
答案: 【错】

第七章 章节测试

1、选择题:只有暂稳态的电路是（    ）。
选项：
A:施密特触发器
B:单稳态电路
C:定时器
D:多谐振荡器
答案: 【多谐振荡器】
2、选择题:单稳态触发器有（    ）。
选项：
A:整形功能
B:定时和延时功能
C:定时、延时和整形功能
D:计数功能
答案: 【定时、延时和整形功能】
3、选择题:一个由555定时器构成的单稳态触发器的正脉冲宽度为（    ）。
选项：
A:RC
B:0.7RC
C:1.4RC
D:1.1RC
答案: 【1.1RC】
4、选择题:石英晶体多谐振荡器的最突的出优点是（    ）。
选项：
A:振荡频率稳定
B:输出波形边沿陡峭
C:电路简单
D:速度高
答案: 【振荡频率稳定】
5、选择题:用555定时器组成施密特触发器，当输入控制端CO外接10V电压时，回差电压为（    ）。
选项：
A:3.33V
B:6.66V
C:5V
D:10V
答案: 【5V】
6、选择题:以下各电路中，可以产生脉冲用于定时的是（    ）。
选项：
A:石英晶体多谐振荡器
B:施密特触发器
C:多谐振荡器
D:单稳态触发器
答案: 【单稳态触发器】
7、选择题:555定时器的2脚、6脚接在一起构成（    ）。
选项：
A:基本RC触发器
B:单稳态触发器
C:施密特触发器
D:多谐振荡器
答案: 【施密特触发器】
8、选择题:555定时器的TH端、TR端的电平分别小于2V_DD/3和V_DD/3时定时器的输出状态是（    ）。
选项：
A:0
B:原状态
C:不确定
D:1
答案: 【1】
9、选择题:单稳态触发器的暂稳态维持时间用t_W表示，与电路中RC成正比。
选项：
A:错
B:对
答案: 【对】
10、选择题:施密特触发器可用于将三角波变换成正弦波。
选项：
A:对
B:错
答案: 【错】
11、选择题:施密特触发器的正向阈值电压V_T+一定大于负向阈值电压V_T-。
选项：
A:错
B:对
答案: 【对】
12、选择题:单稳态触发器的暂稳态时间与输入触发脉冲宽度成正比。
选项：
A:错
B:对
答案: 【错】
13、选择题:多谐振荡器的输出信号的周期与阻容元件的参数成正比。
选项：
A:对
B:错
答案: 【对】
14、选择题:脉冲整形电路有（    ）。
选项：
A:多谐振荡器
B:555定时器
C:施密特触发器
D:单稳态触发器
答案: 【施密特触发器;
单稳态触发器】

第八章 章节测试

1、选择题:D/A转换器产生转换误差的原因有（     ）。
选项：
A:参考电压的波动
B:运算放大器的零点漂移
C:电阻网络中电阻阻值的偏差
D:模拟开关导通内阻和导通压降的差异
答案: 【参考电压的波动;
运算放大器的零点漂移;
电阻网络中电阻阻值的偏差;
模拟开关导通内阻和导通压降的差异】
2、选择题:一个无符号10位数字输入的DAC，其输出电平的级数为（  ）。
选项：
A:4
B:1024
C:10
D:2的10次方
答案: 【1024;
2的10次方】
3、选择题:在相同的基准电压下，D/A转换器的位数越多，能够分辨的最小输出电压变化量就越小。
选项：
A:错
B:对
答案: 【对】
4、选择题:权电阻网络D/A转换器的电路简单且便于集成工艺制造，因此被广泛使用。
选项：
A:错
B:对
答案: 【错】
5、选择题:D/A转换器的最大输出电压的绝对值可达到基准电压V_REF。
选项：
A:错
B:对
答案: 【错】
6、选择题:D/A转换器的位数越多，转换精度越高。
选项：
A:错
B:对
答案: 【对】
7、选择题:为使采样输出信号不失真地代表输入模拟信号，采样频率f_s和输入模拟信号的最高频率f_im的关系是f_s（    ）f_im。
选项：
A:≥
B:≤2
C:≤
D:≥2
答案: 【≥2】
8、选择题:在位数不同的D/A转换器中，分辨率最高的是（     ）。
选项：
A:12位
B:4位
C:10位
D:8位
答案: 【12位】
9、选择题:A/D转换的一般步骤包括（     ）、（     ）、（     ）和（     ）。
选项：
A:采样，保持，量化，编码
B:采样，量化，保持，编码
C:采样，保持，量化，译码
D:采样，数字化，保持，编码
答案: 【采样，保持，量化，编码  】
10、选择题:8位D/A转换器当输入数字量只有最高位为高电平时输出电压为5V，若只有最低位为高电平，则输出电压为（     ）。若输入为10001000，则输出电压为（     ）。
选项：
A:80mV， 2.66V
B:20mV， 5.32V
C:40mV， 5.32V
D:40mV， 2.66V
答案: 【40mV， 5.32V】
11、选择题:将幅值上、时间上离散的阶梯电平统一归并到最邻近的指定电平的过程称为（  ）。
选项：
A:采样
B:保持
C:编码
D:量化
答案: 【量化】
12、选择题:10位倒T型电阻网络DAC的电阻网络中，电阻取值有（   ）种。
选项：
A:1
B:10
C:4
D:2
答案: 【2】
13、选择题:8位逐次逼近型A/D转换器，如所加时钟频率为200 kHZ，则完成1次转换需要的时间为（     ）。
选项：
A:50µs
B:70µs
C:60µs
D:80µs
答案: 【50µs】
14、选择题:下列A/D转换器速度最慢的是（    ）。
选项：
A:逐次逼近型A/D转换器
B:双积分型A/D转换器
C:并行比较型A/D转换器
答案: 【双积分型A/D转换器】

第九章 章节测试

1、选择题:可编程逻辑器件PLD的基本结构形式是？
选项：
A:或–或式
B:与–或式
C:或–与式
D:与–与式
答案: 【与–或式】
2、选择题:可以多次编程的器件是？
选项：
A:GAL
B:PROM
C:PLA
D:PAL
答案: 【GAL】
3、选择题:VHDL语言程序结构中必不可少的部分是?
选项：
A:程序包
B:实体和结构体
C:配置
D:库
答案: 【实体和结构体】
4、选择题:下面哪种VHDL库使用时不需声明？
选项：
A:IEEE库
B:ASIC库
C:STD库
D:WORK库
答案: 【WORK库】
5、选择题:VHDL语言端口模式中不允许内部引用该端口信号的是？
选项：
A:IN
B:INOUT
C:BUFFER
D:OUT
答案: 【OUT】
6、选择题:能反馈输出信号至内部的端口模式是?
选项：
A:IN
B:INOUT
C:BUFFER
D:OUT
答案: 【BUFFER】
7、选择题:Q0为输出信号，但内部设计会用到其反馈信号，其正确的端口说明是?
选项：
A:Q0: IN BIT
B:Q0: OUT BIT
C:Q0: BUFFER BIT
D:Q0: INOUT BIT
答案: 【Q0: BUFFER BIT】
8、选择题:STD_LOGIC_1164程序包的正确声明方法是?
选项：
A:USE
B:USE STD_LOGIC_1164
C:USE IEEE.STD_LOGIC_1164.ALL
D:USE IEEE.STD_LOGIC_1164
答案: 【USE IEEE.STD_LOGIC_1164.ALL】
9、选择题:TYPE week IS（sun，mon，tue，wed，thr，fri，sat）； week的数据类型是?
选项：
A:枚举
B:BIT
C:STD_LOGIC
D:字符
答案: 【枚举】
10、选择题:VHDL语言优先级最高的运算符是?
选项：
A:OR
B:NOT
C:XOR
D:AND
答案: 【NOT】
11、选择题:变量不能使用的程序结构部分是？
选项：
A:进程
B:过程
C:函数
D:结构体
答案: 【结构体】
12、选择题:能在进程之间传递信息的数据对象是？
选项：
A:文件
B:信号
C:常量
D:变量
答案: 【信号】
13、选择题:signal a:bit; signal b:bit_vector(1 downto 0);下面正确的表达式是？
选项：
A:b<=a
B:a<=b
C:a<=b(0)
D:a:=b(0)
答案: 【a<=b(0)】
14、选择题:a的初值为0；执行语句a<=a+1;a<=a+1; a<=a+1;后，a的值为？
选项：
A:1
B:2
C:3
D:0
答案: 【1】
15、选择题:布尔表达式Y=AB+C的正确表达式是？
选项：
A:Y<=A AND B OR C
B:Y<=A AND B +C
C:Y<= A AND (B OR C)
D:Y<=AC+C
答案: 【Y<=A AND B OR C】
16、选择题:有优先级关系的语句是？
选项：
A:元件例化语句
B:选择赋值语句
C:简单赋值语句
D:条件赋值语句
答案: 【条件赋值语句】
17、选择题:在下面程序结构______中执行的语句是并行语句？
选项：
A:结构体
B:过程
C:进程
D:函数
答案: 【结构体】
18、选择题:以下           语句不是顺序局。
选项：
A:if
B:component
C:loop
D:case
答案: 【component】
19、选择题:常量的正确表达格式是？
选项：
A:CONSTANT Vcc:REAL:=5.0
B:CONSTANT Vcc:=5.0
C:CONSTANT Vcc REAL=5.0
D:CONSTANT Vcc:REAL=5.0
答案: 【CONSTANT Vcc:REAL:=5.0】
20、选择题:signal a,b:bit; signal y:bit_vector(1 downto 0);下面正确的表达式是？
选项：
A:y<= b & a
B:y<=a
C:y<=b
D:y<= b and a
答案: 【y<= b & a】
21、选择题:简单的可编程逻辑器件有？
选项：
A:PROM
B:其余选项都是
C:PAL
D:PLA
E:GAL
答案: 【PROM;
其余选项都是;
PAL;
PLA;
GAL】
22、选择题:常用的顺序语句有？
选项：
A:if
B:case
C:wait
D:loop
E:process
F:block
答案: 【if;
case;
wait;
loop】
23、选择题:状态机描述语句一般包含以下哪几个部分？
选项：
A:辅助进程
B:主控组合进程
C:状态声明语句
D:元件例化语句
E:主控时序进程
答案: 【辅助进程
;
主控组合进程;
状态声明语句;
主控时序进程】
24、选择题:VHDL中的子程序包含以下哪些语句？
选项：
A:进程语句
B:函数语句
C:if语句
D:过程语句
E:元件例化语句
F:程序包语句
答案: 【函数语句;
过程语句】
25、选择题:VHDL中常用的库有？
选项：
A:STD
B:IEEE
C:ASIC
D:WORK
答案: 【STD;
IEEE;
WORK】
26、选择题:VHDL语言中端口的描述有以下几种模式？
选项：
A:IN
B:BUFFER
C:VARIABLE
D:OUT
E:SIGNAL
F:INOUT
答案: 【IN;
BUFFER;
OUT;
INOUT】
27、选择题:一个完整的VHDL程序包含以下那几个部分？
选项：
A:结构体
B:库
C:配置
D:实体
E:程序包
答案: 【结构体;
库;
配置;
实体;
程序包】
28、选择题:VHDL中有以下那几个错误等级类型用来表示系统的状态？
选项：
A:ERROR
B:WARNING
C:NOTE
D:OK
E:SUCCESS
F:FAILURE
答案: 【ERROR;
WARNING;
NOTE;
FAILURE】
29、选择题:VHDL语言的数据对象有以下哪些？
选项：
A:文件
B:变量
C:常量
D:端口
E:函数
F:信号
答案: 【文件;
变量;
常量
;
信号】
30、选择题:VHDL中并行信号赋值语句有以下哪几种？
选项：
A:选择信号赋值语句
B:条件信号赋值语句
C:简单信号赋值语句
D:函数调用返回语句
答案: 【选择信号赋值语句;
条件信号赋值语句;
简单信号赋值语句】
31、选择题:PAL和GAL器件需要使用专门的编程器编程。
选项：
A:对
B:错
答案: 【对】
32、选择题:断电后CPLD中的数据会丢失。
选项：
A:错
B:对
答案: 【错】
33、选择题:INOUT是双向信号，在表达式的右边使用时信号来自外部。
选项：
A:错
B:对
答案: 【对】
34、选择题:在VHDL中使用的库都必须声明。
选项：
A:对
B:错
答案: 【错】
35、选择题:变量能用于VHDL内部程序间的信号传递。
选项：
A:对
B:错
答案: 【错】
36、选择题:信号是个全局量，其赋值是立即生效的。
选项：
A:对
B:错
答案: 【错】
37、选择题:布尔类型只能进行关系运算，不能进行算术运算。
选项：
A:对
B:错
答案: 【对】
38、选择题:VHDL语言是一种类型特性很强的语言，要求操作对象和操作数的数据类型必须一致，不能将不同类型的信号连接起来。
选项：
A:对
B:错
答案: 【对】
39、选择题:WAIT FOR 20ns 也能进行综合。
选项：
A:错
B:对
答案: 【错】
40、选择题:进程语句本身是并行语句，但其内部是顺序执行的。
选项：
A:错
B:对
答案: 【对】[/$]
