第一章 章节测试

1、选择题:电子线路是由电子器件和电子元件组成的具有一定功能的电路。
选项：
A:错
B:对
答案: 【对】
2、选择题:电子器件又称无源器件，如电阻、电容、电感等.
选项：
A:对
B:错
答案: 【错】
3、选择题:第一代电子器件为晶体管，晶体管出现后，拉开了人类社会步入信息时代的序幕。
选项：
A:对
B:错
答案: 【错】
4、选择题:电子器件是电子线路的核心，电子技术的发展很大程度上反映在电子器件的发展上。
选项：
A:错
B:对
答案: 【对】
5、选择题:电子器件发展的第三代是集成电路，具有外接元件少、可靠性高、性能稳定的特点
选项：
A:对
B:错
答案: 【对】
6、选择题:模拟电路和数字电路处理的信号特性是相同的，只是处理信号的幅度有差别。
选项：
A:对
B:错
答案: 【错】
7、选择题:计算机能够直接接收和处理的信号一般为模拟信号
选项：
A:对
B:错
答案: 【错】
8、选择题:数字信号一般指时间和数值上都连续的信号
选项：
A:错
B:对
答案: 【错】
9、选择题:含有计算机的电子信息系统一般属于模拟和数字的混合系统
选项：
A:对
B:错
答案: 【对】
10、选择题:下列信号不属于模拟信号的是( )
选项：
A:20Hz~20kHz的音频信号
B:4~20mA的电流信号
C:灯的亮灭状态
D:0~5V的电压信号
答案: 【灯的亮灭状态】

第二章 章节测试

1、选择题:在运算电路中，集成运放的反相输入端均为虚地
选项：
A:错
B:对
答案: 【错】
2、选择题:凡是运算电路都可利用“虚短”和“虚断”的概念求解运算关系
选项：
A:对
B:错
答案: 【对】
3、选择题:集成运放在开环情况下一定工作在非线性区
选项：
A:错
B:对
答案: 【对】
4、选择题:理想运算放大器的两个重要结论是
选项：
A:虚短与虚断
B:虚短与虚地
C:短路和断路
D:虚地与反相
答案: 【虚短与虚断】
5、选择题:集成运放的线性和非线性应用电路都存在
选项：
A:虚短与虚断
B:虚短
C:虚地
D:虚断
答案: 【虚断】
选项：
A:
–UOM
B:
＋UOM
C:
无穷大
D:
0
答案: 【
–UOM
;
＋UOM
】
7、选择题:反相输入积分电路中的电容接在电路的
选项：
A:同相端与输出端之间
B:同相输入端
C:反相输入端
D:反相端与输出端之间
答案: 【反相端与输出端之间】

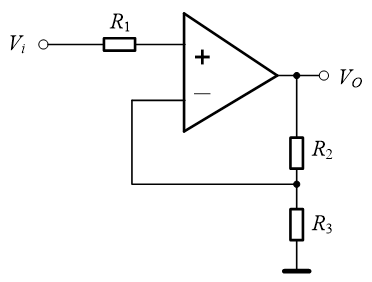

8、选择题:电路如图所示，若R1=5KΩ,R2=R3=10KΩ， Vi=1V，则VO=图片.png
选项：
A:
-1V
B:
-2V
C:
1V
D:
2V
答案: 【
2V
】
9、选择题:集成运放能处理
选项：
A:直流信号
B:交流信号
C:交流和直流信号
D:正弦信号
答案: 【交流和直流信号】
10、选择题:理想运算放大器的输出电阻Ro为
选项：
A:有限值
B:无穷大
C:零
D:不确定
答案: 【零】

第三章 章节测试

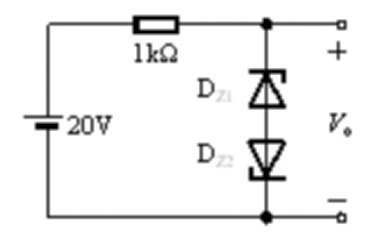

1、选择题:设稳压管DZ1和DZ2的稳定电压分别为6V和9V，正向压降为0.7V，则图3.2电路中的输出电压VO为
选项：
A:3V
B:6.7V
C:15V
D:9.7V
答案: 【6.7V】[$]
2、选择题:用万用表的电阻档测量二极管，当 时说明二极管的单向导电性好
选项：
A:正向电阻大反向电阻小
B:正向电阻反向电阻都大
C:正向电阻反向电阻都小
D:正向电阻小反向电阻大
答案: 【正向电阻小反向电阻大】
3、选择题:如果把一个二极管直接同一个电动势为1.5V、内阻为0的电池正向连接，则该管
选项：
A:正常导通
B:电流为0
C:击穿
D:电流过大而使管子烧坏
答案: 【电流过大而使管子烧坏】
4、选择题:二极管稳压电路一般是由稳压二极管（反向接法）和负载并联而得到。
选项：
A:错
B:对
答案: 【对】
5、选择题:当二极管的外加反向电压增加到一定值时，反向电流急剧增加（反向击穿），所以二极管不能工作在反向击穿区
选项：
A:对
B:错
答案: 【错】
6、选择题:P型半导体带正电，N型半导体带负电
选项：
A:对
B:错
答案: 【错】
选项：
A:
先增大再减小
B:
减小
C:
增大
D:不变
答案: 【
增大
】
8、选择题:半导体二极管的重要特性之一是
选项：
A:单向导电性
B:放大作用
C:滤波作用
D:温度稳定性
答案: 【放大作用】
选项：
A:
D2导通，D1截止
B:
都截止
C:
都导通
D:
D1导通，D2截止
答案: 【
D2导通，D1截止
】
10、选择题:稳压管的稳压区是其工作在
选项：
A:反向击穿区
B:反向截止区
C:正向导通区
D:饱和区
答案: 【反向击穿区】

第四章 章节测试

1、选择题:场效应管的漏极电流是由 的漂移运动形成的。
选项：
A:少子
B:多子
C:两种载流子
答案: 【少子】
2、选择题:场效应管是一种 控制型的电子器件。
选项：
A:光
B:电压
C:电流
答案: 【电压】
3、选择题:场效应管是利用外加电压产生的 来控制漏极电流的大小的。
选项：
A:电场
B:电压
C:电流
答案: 【电场】
4、选择题:当场效应管的漏极直流电流ID从2mA变为3mA时，它的低频跨导将：
选项：
A:减小
B:不变
C:增大
答案: 【增大】
5、选择题:当栅源电压VGS＝0V时，能够工作在恒流区的场效应管有：
选项：
A:结型管
B:增强型MOS管
C:耗尽型MOS管
答案: 【结型管;
耗尽型MOS管】
6、选择题:广义地说，结型场效应管应该：
选项：
A:不属于耗尽型管
B:属于耗尽型管
C:属于增强型管
D:不属于增强型管
答案: 【属于耗尽型管】
选项：
A:
N沟道增强型MOS管
B:
N沟道耗尽型MOS管
C:
P沟道耗尽型MOS管
D:
P沟道增强型MOS管
答案: 【
P沟道增强型MOS管
】
选项：
A:
P沟道增强型MOS管
B:
N沟道增强型MOS管
C:
P沟道结型场效应管
D:
N沟道耗尽型MOS管
答案: 【
N沟道耗尽型MOS管
】
选项：
A:
差动放大
B:
共漏
C:
共栅
D:
共源
答案: 【
共源
】
选项：
A:
N沟道耗尽型MOS管
B:
P沟道结型FET管
C:
P沟道耗尽型MOS管
D:
N沟道结型FET管
答案: 【
N沟道耗尽型MOS管
】

第五章 章节测试

1、选择题:测得某放大电路半导体三极管三个管脚对地电压为U1＝3V，U2＝8V，U3＝3.7V，则三个电极为
选项：
A:1为发射极，2为集电极，3为基极
B:1为集电极，2为基极，3为发射极
C:1为发射极，2为基极，3为集电极
答案: 【1为发射极，2为集电极，3为基极】
2、选择题:当输入电压为正弦信号时，若NPN管共发射极放大电路发生饱和失真，则输出电压的波形将
选项：
A:不削波
B:正半周削波
C:负半周削波
答案: 【负半周削波】
3、选择题:为了使放大器具有高输入电阻，低输出电阻，应采用
选项：
A:共集电路
B:共射电路
C:共基电路
答案: 【共集电路】
4、选择题:两个三极管参数分别为：甲管β＝200，ICBO＝0.1uA；乙管β＝260，ICEO＝1uA，选用哪个管子较好？
选项：
A:
甲管
B:
乙管
答案: 【
乙管
】
5、选择题:测得BJT各极对地电压为VB =1.8V，VE =0V，VC=12V，则该管工作在（ ）状态。
选项：
A:已损坏
B:截止
C:饱和
D:放大
答案: 【截止】
6、选择题:双极型晶体三极管在放大状态工作时的外部条件是
选项：
A:发射结正偏，集电结正偏
B:发射结正偏，集电结反偏
C:发射结反偏，集电结正偏
D:发射结反偏，集电结反偏
答案: 【发射结正偏，集电结反偏】
7、选择题:温度升高，半导体三极管的共射输出特性曲线下移。
选项：
A:错
B:对
答案: 【错】
8、选择题:利用两只NPN型管构成的复合管只能等效为NPN型管
选项：
A:错
B:对
答案: 【对】
9、选择题:产生零点漂移的原因主要是晶体管参数受温度的影响。
选项：
A:对
B:错
答案: 【对】
10、选择题:静态工作点是过高可能会导致饱和失真
选项：
A:对
B:错
答案: 【对】

第六章 章节测试

1、选择题:放大电路的增益和通过信号的频率无关
选项：
A:错
B:对
答案: 【错】
2、选择题:放大器的增益是随着输入信号频率的改变而改变的，当输入信号的频率为上限频率或下限频率时，放大器增益的幅值将：
选项：
A:降为中频时的1/2 倍
B:降为1
C:降为中频时的0.707倍
D:降为中频时的1.414倍
答案: 【降为中频时的0.707倍】
3、选择题:在f<fL的低频区，放大电路的增益会随着信号频率的降低而增大
选项：
A:对
B:错
答案: 【错】
4、选择题:放大电路的电压放大倍数在高频区下降的主要原因是三极管的级间电容和接线电容的影响
选项：
A:对
B:错
答案: 【对】
5、选择题:MOS管共源极放大电路在低频信号作用时电压放大倍数数值下降的原因是耦合电容和旁路电容的影响。
选项：
A:对
B:错
答案: 【对】
6、选择题:放大电路的增益带宽积为常数
选项：
A:对
B:错
答案: 【对】
7、选择题: 幅度失真和相位失真统称为:
选项：
A:交越失真
B:饱和失真
C:截止失真
D:频率失真
答案: 【频率失真】
8、选择题:频率失真是一种非线性失真
选项：
A:错
B:对
答案: 【错】
9、选择题:分析放大电路频率响应的三个分区不包含
选项：
A:特频区
B:低频区
C:中频区
D:高频区
答案: 【特频区】
10、选择题:放大电路频率响应是指在输入正弦信号情况下，输出随输入信号频率连续变化的稳态响应
选项：
A:错
B:对
答案: 【对】

第七章 章节测试

1、选择题:差分式放大电路的主要特点是( )
选项：
A:同时放大差模和共模信号
B:放大差模信号，抑制共模信号
C:同时抑制差模和共模信号
D:放大共模信号，抑制差模信号
答案: 【放大差模信号，抑制共模信号】
2、选择题:差分放大电路是为了（ ）而设置的
选项：
A:提高输出电阻
B:提高输入电阻
C:抑制温漂
D:提高放大倍数
答案: 【抑制温漂】
3、选择题:双端输入、双端输出差动放大电路，设差模电压增益AVD=-150，共模电压增益AVC=0，Vi1=30mV，Vi2=20mV，则输出电压|Vo|为( )
选项：
A:2.5V
B:1.5V
C:3V
D:1V
答案: 【1.5V】
4、选择题:.直接耦合放大电路存在零点漂移的原因是( )
选项：
A:晶体管参数的分散性
B:电阻阻值有误差
C:电源电压不稳定
D:晶体管参数受温度影响
答案: 【晶体管参数受温度影响】
5、选择题:差分放大电路由双端输出变为单端输出，则空载时差模电压增益( )
选项：
A:为双端输出时的1/2
B:不确定
C:不变
D:增加一倍
答案: 【为双端输出时的1/2】
6、选择题:具有理想电流源(动态电阻ro无穷大）的差分放大电路，采用不同的连接方式，其共模抑制比( )
选项：
A:完全相同
B:均为无穷小
C:均为无穷大
D:不完全相同
答案: 【均为无穷大】
7、选择题:共模抑制比KCMR越小，表明电路( )
选项：
A:抑制温漂能力越弱
B:放大倍数越不稳定
C:交流放大倍数越小
D:输入信号中差模成分越小
答案: 【抑制温漂能力越弱】
8、选择题:双端输入差分放大电路的共模输入信号等于两输入端信号的平均值。
选项：
A:对
B:错
答案: 【对】
9、选择题:带有理想电流源的差分放大电路，只要工作在线性范围内，不论是双端输出还是单端输出，其输出电压值均与两个输入端电压的差值成正比，而与两个输入端电压本身的大小无关。
选项：
A:错
B:对
答案: 【对】
10、选择题:由于集成运放实际上是一个直接耦合放大电路，因此它只能放大直流信号，不能放大交流信号。
选项：
A:对
B:错
答案: 【错】

第八章 章节测试

1、选择题:放大电路的开环增益-带宽积与闭环增益-带宽积不相等。
选项：
A:错
B:对
答案: 【错】
2、选择题:利用输出短路法，假设输出电压为零，若反馈信号不存在了，说明引入的是电流反馈。
选项：
A:错
B:对
答案: 【错】
3、选择题:放大电路引入深度负反馈后，放大电路的增益决定于反馈网络的反馈系数，而与基本放大电路几乎无关。
选项：
A:错
B:对
答案: 【对】
4、选择题:负反馈减小非线性失真所指的是反馈环内的失真。如果输入波形本身就是失真的，这时即使引入负反馈，也是无济于事。
选项：
A:错
B:对
答案: 【对】
5、选择题:负反馈放大电路，(1+AF)越大，则闭环增益的相对变化量越小，闭环增益的稳定性越好。
选项：
A:对
B:错
答案: 【对】
6、选择题:在反馈放大电路中，通常把(1+AF)称为反馈深度，则深度负反馈的条件是：
选项：
A:|1+AF|>>1
B:|1+AF|=1
C:|1+AF|>1
D:|1+AF|<1
答案: 【|1+AF|>>1】
7、选择题:在某放大电路中引入了电压串联负反馈，则下列说法错误的是：
选项：
A:闭环输入电阻是开环输入电阻的AF倍。
B:可使放大电路的输入电阻增大。
C:可使放大电路的输出电阻减小。
D:可以稳定输出电压。
答案: 【闭环输入电阻是开环输入电阻的AF倍。】
8、选择题:在放大电路中引入负反馈会对电路的性能产生一些影响，下列说法正确的是：
选项：
A:可以提高增益的稳定性。
B:可以减小反馈环内的非线性失真。
C:可以扩展带宽。
D:可以抑制反馈环外噪声。
答案: 【可以提高增益的稳定性。;
可以减小反馈环内的非线性失真。;
可以扩展带宽。】
9、选择题:存在于放大电路交流通路中的反馈为交流反馈。交流反馈影响放大电路的交流性能，如：
选项：
A:输入电阻。
B:输出电阻。
C:增益。
D:静态工作点。
答案: 【输入电阻。;
输出电阻。;
增益。】
10、选择题:放大电路引入负反馈后，下面说法正确的有：
选项：
A:增益稳定度提高。
B:负反馈不能使输出量保持不变，只能使输出量趋于不变。
C:降低了闭环增益。
D:不同类型的负反馈能稳定的增益也不同。
答案: 【增益稳定度提高。;
负反馈不能使输出量保持不变，只能使输出量趋于不变。;
降低了闭环增益。;
不同类型的负反馈能稳定的增益也不同。】

第九章 章节测试

1、选择题:若功放的效率降低了，则在电源供给功率一定情况下，放大器的输出功率和耗散功率
选项：
A:都减小
B:都增大
C:前者增大，后者减小
D:前者减小，后者增大
答案: 【前者减小，后者增大】
2、选择题:乙类互补推挽功放常会
选项：
A:截止失真
B:饱和失真
C:频率失真
D:交越失真
答案: 【交越失真】
3、选择题:要使互补推挽功放输出功率为50W，则须选两个异型管，每个管的PCM不小于
选项：
A:10W
B:25W
C:50W
D:100W
答案: 【10W】
4、选择题:随着输出功率PO的提高，互补推挽功放输出级的电源供给功率
选项：
A:增大
B:减小
C:不变
D:等于PO
答案: 【增大】
5、选择题:理想情况下，单电源互补对称功放的最大输出电压Vom
选项：
A:大于VCC
B:大于VCC/2
C:等于VCC
D:等于VCC/2
答案: 【等于VCC/2 】
6、选择题:理想情况下，双电源互补对称功放的最大输出电压Vom
选项：
A:大于VCC/2
B:大于VCC
C:等于VCC/2
D:等于VCC
答案: 【等于VCC】
7、选择题:甲乙类双电源功放用±VCC，甲乙类单电源功放用VCC，当RL相同时，甲乙类双电源功功放的最大输出功率Pom是甲乙类单电源的
选项：
A:2倍
B:0.5倍
C:4倍
D:相等
答案: 【4倍】
8、选择题:乙类双电源互补对称功率放大电路，在理想情况下其最大效率为
选项：
A:50%
B:75%
C:25%
D:100%
答案: 【75%】
9、选择题:在乙类单电源互补对称功率放大电路中，VCC＝24V，RL＝8Ω，理想情况下，Pom＝（　 ）W
选项：
A:7
B:10
C:9
D:8
答案: 【9】
10、选择题:甲乙类单电源互补对称功率放大电路，当功率管的饱和压降VCES增大时，最大输出功率Pom的变化情况为( )
选项：
A:增加
B:先增大后减小
C:减小
D:不变
答案: 【减小】

第十章 章节测试

1、选择题:只要电路引入了正反馈，就一定会产生正弦波振荡。
选项：
A:对
B:错
答案: 【错】
2、选择题:单限比较器比滞回比较器抗干扰能力强，而滞回比较器比单限比较器灵敏度高。
选项：
A:对
B:错
答案: 【错】
3、选择题:从结构上看，正弦波振荡电路是一个无输入信号的带选频网络的正反馈放大器
选项：
A:对
B:错
答案: 【对】
4、选择题:正弦波振荡电路维持振荡条件是 图片.png
选项：
A:对
B:错
答案: 【对】
5、选择题:低通滤波器的通带截止频率一定低于高通滤波器的通带截止频率。
选项：
A:对
B:错
答案: 【错】
6、选择题:理想情况下，有源高通滤波器在 图片.png时的放大倍数就是它的通带电压放大倍数。
选项：
A:对
B:错
答案: 【对】
7、选择题:正弦波振荡电路的 决定了电路有唯一频率的振荡波形输出。
选项：
A:基本放大电路
B:稳幅环节
C:反馈网络
D:选频网络
答案: 【选频网络】
8、选择题:欲实现将正弦波电压转换成占空比50%的方波电压，应选用 。
选项：
A:积分电路
B:过零比较器
C:迟滞比较器
D:正弦波振荡电路
答案: 【过零比较器】
9、选择题:在RC桥式正弦波振荡电路中，若RC串并联选频网络中的电阻均为R，电容均为C，则其振荡频率f0＝1/RC。
选项：
A:错
B:对
答案: 【错】
选项：
A:右上
B:左上
C:左下
D:右下
答案: 【右上;
右下】

第十一章 章节测试

1、选择题:直流电源是一种能量转换电路，它将交流能量转换为直流能量
选项：
A:错
B:对
答案: 【对】
2、选择题:在单相桥式整流电容滤波电路中，若有一只整流管接反，输出电压平均值变为原来的一半。
选项：
A:对
B:错
答案: 【错】
3、选择题:当输入电压UI和负载电流IL变化时，稳压电路的输出电压是绝对不变的。
选项：
A:错
B:对
答案: 【错】
4、选择题:在单相桥式整流、电容滤波电路中，若RLC＝（3～5）T/2（C为滤波电容，RL为负载电阻，T为电网电压的周期）时，整流电路中二极管的导通角一定小于 180度；
选项：
A:对
B:错
答案: 【对】
5、选择题:小功率直流稳压电源由电源变压器、 、滤波电路和稳压电路四部分构成
选项：
A:调零电路
B:逆变电路
C:整流电路
D:放大电路
答案: 【整流电路】
6、选择题:在单相桥式整流电路中，变压器的副边电压为U2，二极管承受的最高反向电压为
选项：
A:
B:
C:
D:
答案: 【
】
7、选择题:直流稳压电源中滤波电路的目的是
选项：
A:将正弦波变为方波
B:将交流变为直流
C:将高频变为低频
D:将交、直流混合量中的交流成分滤掉
答案: 【将交、直流混合量中的交流成分滤掉 】
8、选择题:直流稳压电源中整流的目的是
选项：
A:
将高频变为低频
B:
将直流变成交流
C:
将正弦波变为方波
D:
将交流变为直流
答案: 【
将交流变为直流
】
9、选择题:欲测单相桥式整流电路的输入电压Ui及输出电压U0，应采用的方法是
选项：
A:用交流电压表测Ui，用直流电压表测U0
B:用直流电压表测Ui，用交流电压表测U0
C:用直流电压表分别测Ui及U0
D:用交流电压表分别测Ui及U0
答案: 【用交流电压表测Ui，用直流电压表测U0 】
10、选择题:在单相桥式整流（无滤波时）电路中，输出电压的平均值UO与变压器副边电压有效值U2应满足 关系
选项：
A:U0=1.4U2
B:U0=1.2U2
C:U0=0.9U2
D:U0=0.45U2
答案: 【U0=0.9U2】[/$]
