第一章 章节测试

1、选择题:图样中的尺寸以（ ）为单位时，不需要标注单位的名称或代号。
选项：
A:dm
B:mm
C:m
D:cm
答案: 【mm】
2、选择题:下列关于绘图比例陈述不正确的是（ ）
选项：
A:1:1是原值比例
B:1:3是优选比例
C:1:4是缩小比例
D:2:1是放大比例
答案: 【1:3是优选比例】
3、选择题:标注角度尺寸时，角度数字应（ ）注写。
选项：
A:竖直方向书写
B:向心方向书写
C:与线性尺寸的方向一致
D:水平方向书写
答案: 【水平方向书写】
4、选择题:加深图线时应该先加深（ ）。
选项：
A:倾斜线
B:圆和圆弧
C:竖直线
D:水平线
答案: 【圆和圆弧】

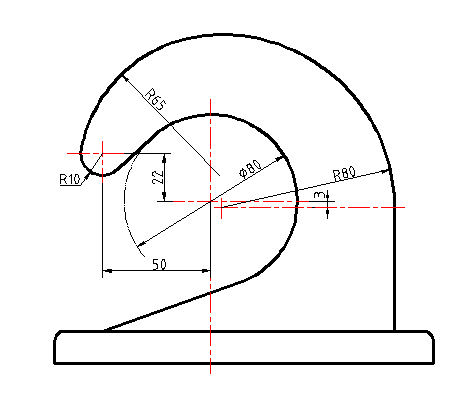

5、选择题:下面图中R10是（   ）
选项：
A:
已知线段
B:
基准线段
C:
连接线段
D:
中间线段
答案: 【
已知线段
】
6、选择题:下面图中R65是（   ）
选项：
A:
中间线段
B:
已知线段
C:
基准线段
D:
连接线段
答案: 【
连接线段
】
7、选择题:下面图中R80是（   ）
选项：
A:
连接线段
B:
已知线段
C:
基准线段
D:
中间线段
答案: 【
中间线段
】
8、选择题:下面图中R10与φ80之间的切线是（   ）
选项：
A:
基准线段
B:
连接线段
C:
中间线段
D:
已知线段
答案: 【
连接线段
】
9、选择题:采用不同比例画图时绘制的图形大小不同，但图上所标注的尺寸数值应该是相同的
选项：
A:对
B:错
答案: 【对】
10、选择题:国家标准规定了一些有关尺寸标注的符号，标注尺寸时符号写在尺寸数字的前面或上面
选项：
A:对
B:错
答案: 【错】

第二章 章节测试

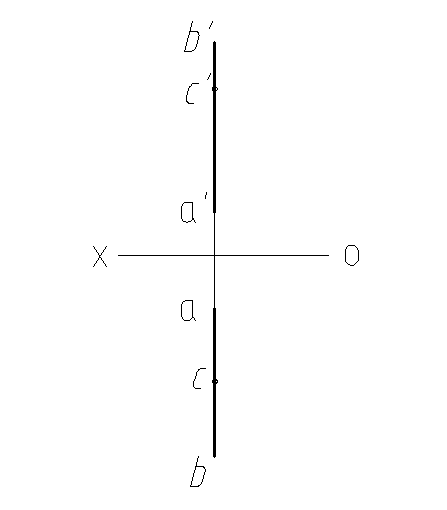

1、选择题:

从图中可以判断点C属于直线AB。
选项：
A:对
B:错
答案: 【错】

2、选择题:由下图判断两直线AB与CD平行。
选项：
A:对
B:错
答案: 【错】

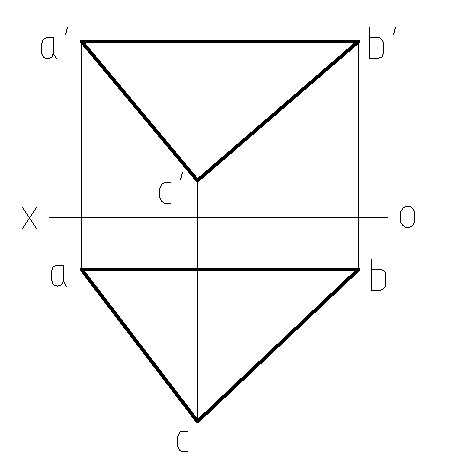

3、选择题:图中三角形ABC是（    ）。
选项：
A:
侧垂面
B:
一般位置平面
C:
正平面
D:
侧平面
答案: 【
侧垂面
】

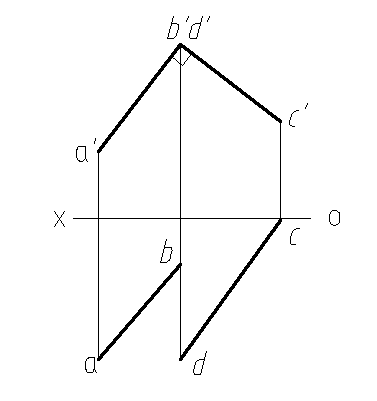

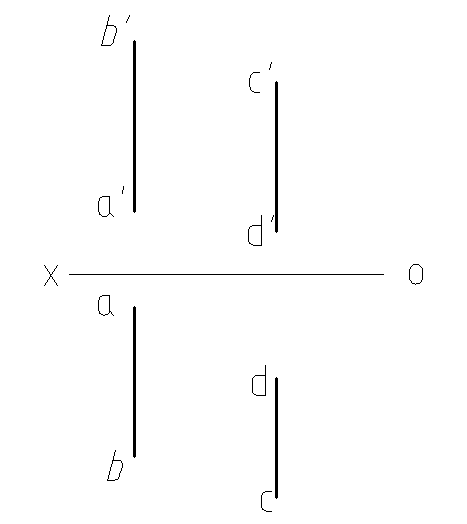

4、选择题:图中直线AB与CD的位置关系是（    ）。
选项：
A:
相交
B:
垂直
C:
交叉
D:
平行
答案: 【
平行
】

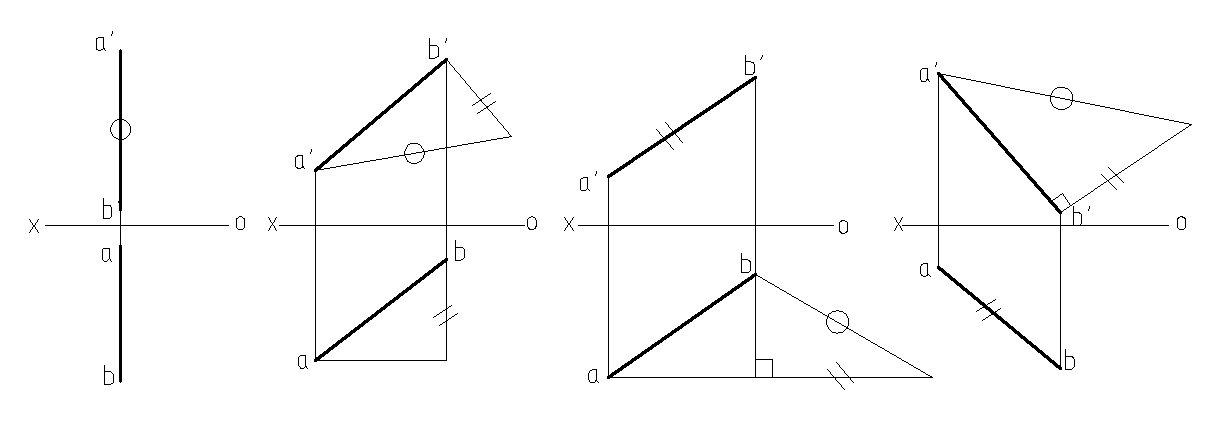

5、选择题:判断图中由圆圈标记的线段是否是AB的实长
选项：
A:否是是否
B:是否是否
C:否是否是
D:是否否是
答案: 【否是是否】

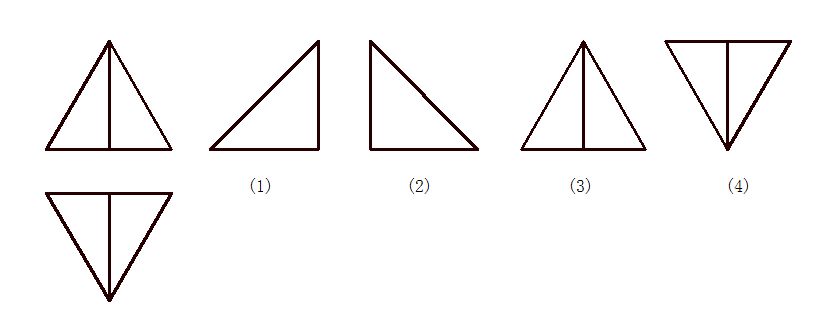

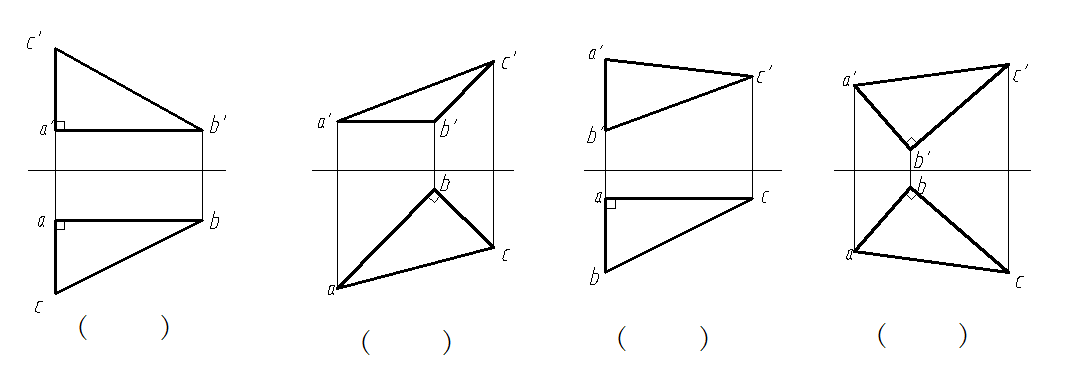

6、选择题:下列三角形是否为直角三角形
选项：
A:是是否否
B:否否是是
C:是否是否
D:否是否是
答案: 【是是否否】

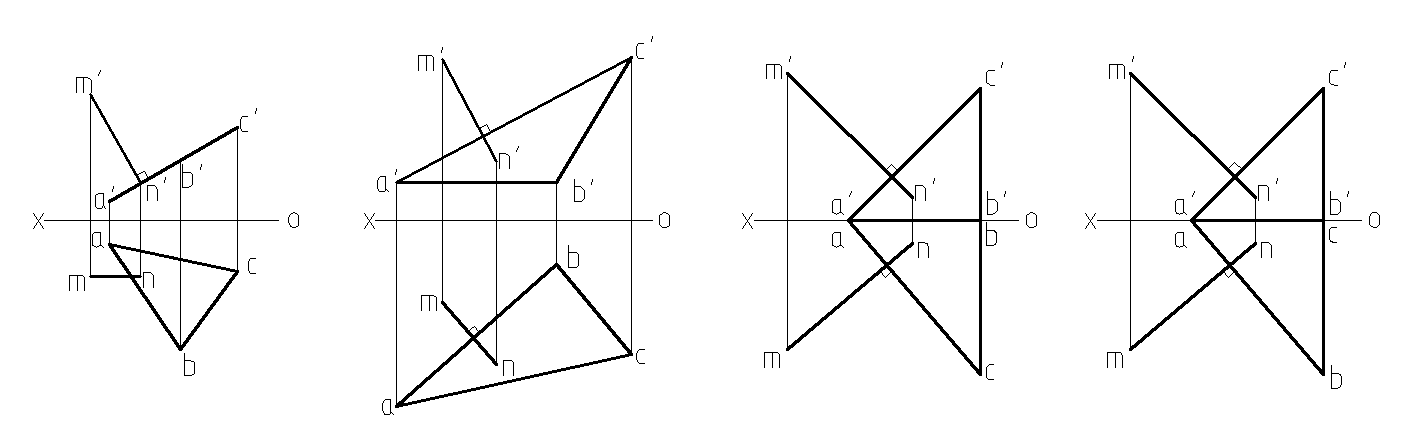

7、选择题:判断直线MN是否和三角形ABC垂直
选项：
A:否是否是
B:是是否否
C:是否否是
D:是否是否
答案: 【是否否是】

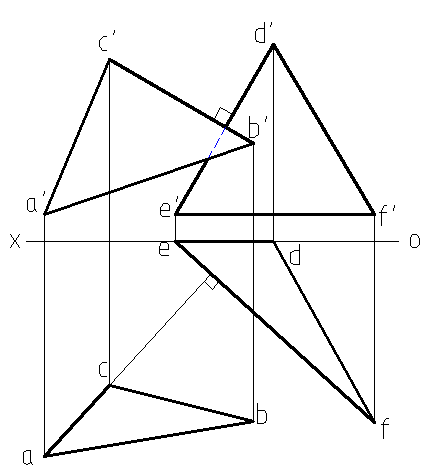

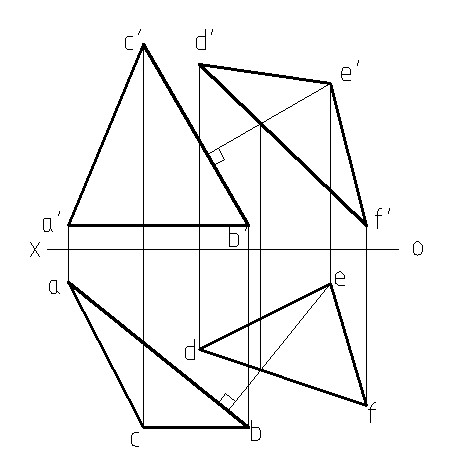

8、选择题:下列两平面是垂直的
选项：
A:对
B:错
答案: 【对】
9、选择题:下列两平面是垂直的。
选项：
A:错
B:对
答案: 【错】

第三章 章节测试

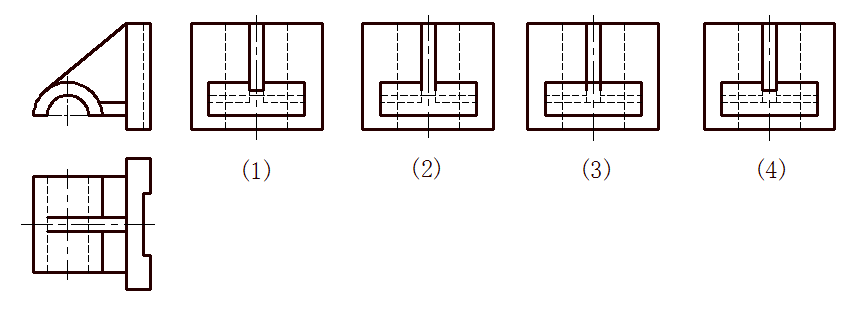

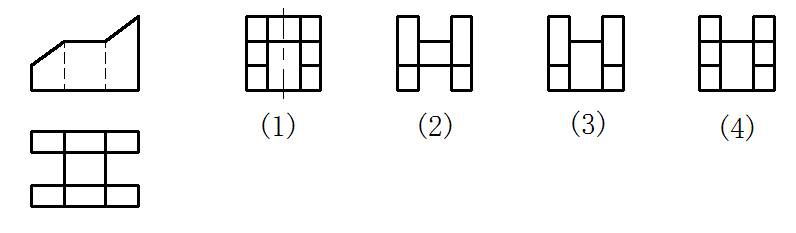

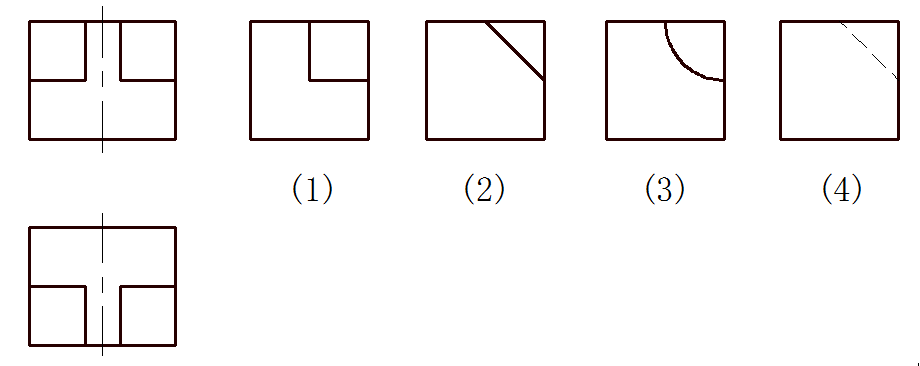

1、选择题:

选择正确的左视图为（     ）
选项：
A:（2）

B:（3）
C:（1）
D:（4）
答案: 【（3）】[$]
2、选择题:下列四组图形中正确的一组是（   ）
选项：
A:
（1）
B:
（3）
C:
（2）
D:
（4）
答案: 【
（3）
】
3、选择题:下列四组图形中不正确的一组是（   ）
选项：
A:
（3）
B:
（2）
C:
（1）
D:
（4）
答案: 【
（3）
】

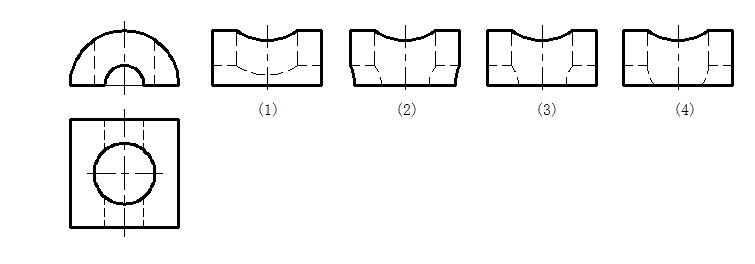

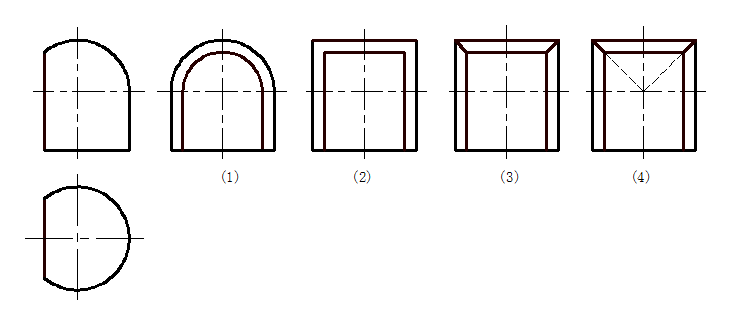

4、选择题:选择正确的左视图为（     ）
选项：
A:
（1）
B:
（3）
C:
（2）
D:
（4）
答案: 【
（2）
】

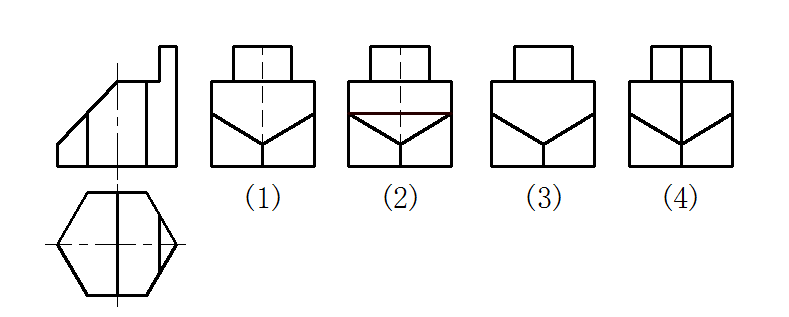

5、选择题:六棱柱被截切后的侧面投影为（    ）
选项：
A:
（1）
B:
（3）
C:
（2）
D:
（4）
答案: 【
（1）
】

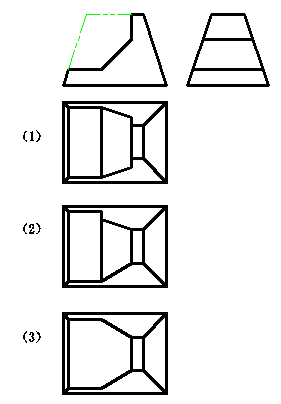

6、选择题:四棱台被截切后的水平投影为（   ）
选项：
A:
（1）
B:
其他选项均不正确
C:
（2）
D:
（3）
答案: 【
（1）
】

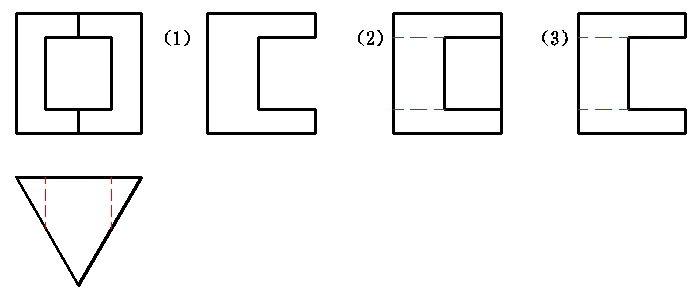

7、选择题:三棱柱被截切后的侧面投影为（  ）
选项：
A:
（2）
B:
其他选项均不正确
C:
（1）
D:
（3）
答案: 【
（3）
】

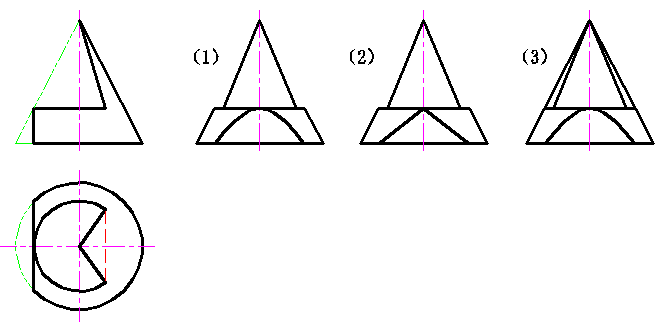

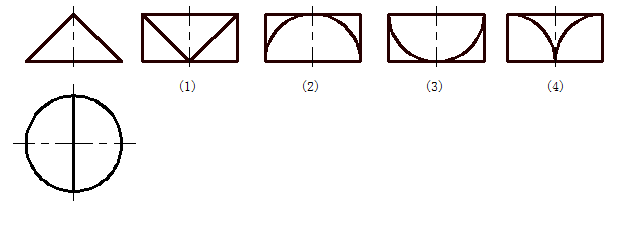

8、选择题:圆锥被截切后的侧面投影为（ ）
选项：
A:
其他选项均不正确
B:
（3）
C:
（2）
D:
（1）
答案: 【
（1）
】

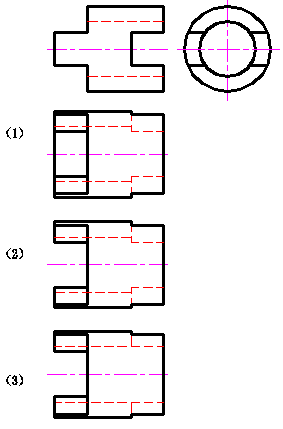

9、选择题:圆柱被截切后的水平投影为（ ）
选项：
A:
其他选项均不正确
B:
（1）
C:
（2）
D:
（3）
答案: 【
（2）
】

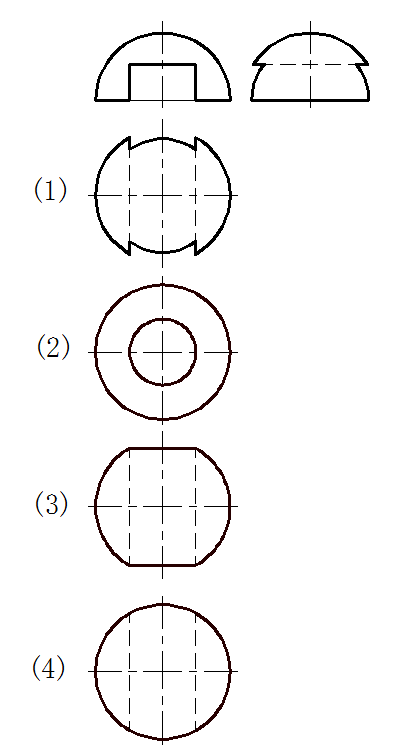

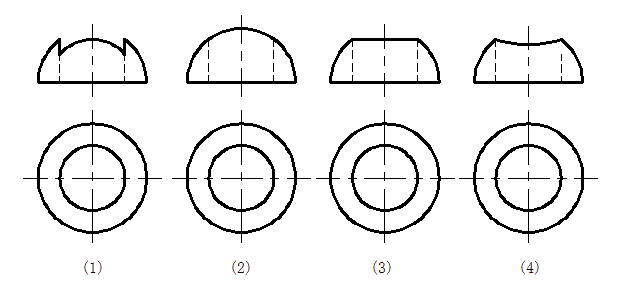

10、选择题:半球截切后正确的水平投影是（   ）
选项：
A:
（2）
B:
（4）
C:
（1）
D:
（3）
答案: 【
（2）
】

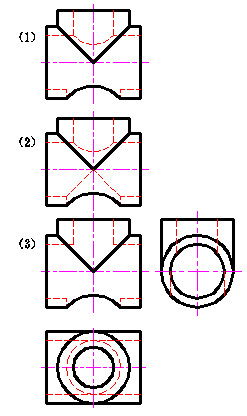

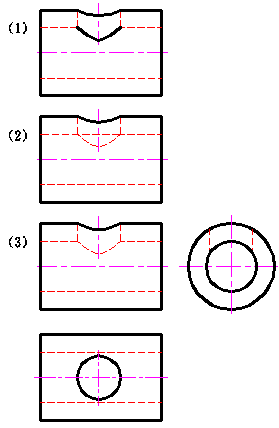

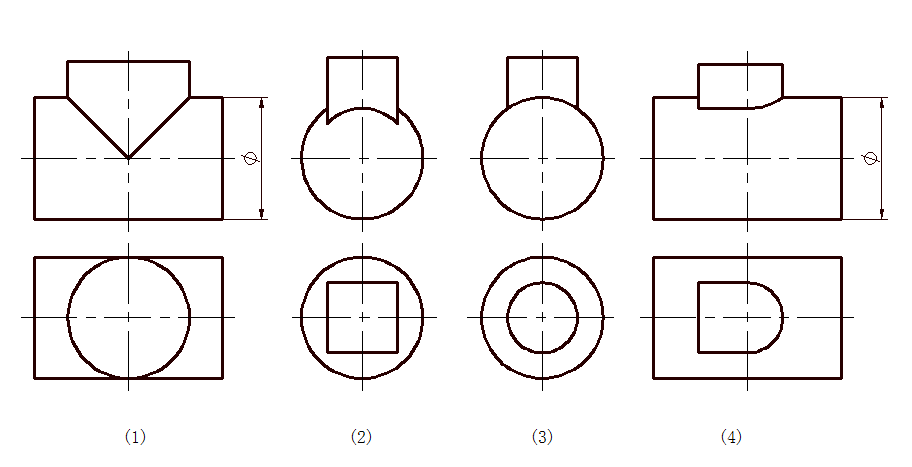

11、选择题:两立体的相贯线正面投影为（   ）
选项：
A:
（3）
B:
（2）
C:
其它选项均不正确
D:
（1）
答案: 【
（3）
】

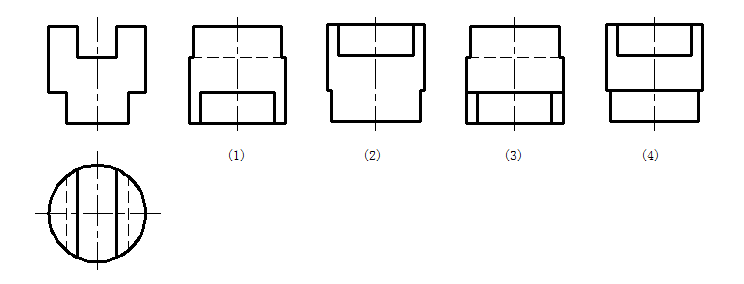

12、选择题:选择正确的左视图为（     ）
选项：
A:
（3）
B:
（4）
C:
（2）
D:
（1）
答案: 【
（1）
】
13、选择题:两立体的相贯线正面投影为（   ）
选项：
A:
（2）
B:
（3）
C:
（1）
D:
其他选项均不正确
答案: 【
（2）
】
14、选择题:选择正确的左视图为（     ）
选项：
A:
（3）
B:
（4）
C:
（1）
D:
（2）
答案: 【
（3）
】
15、选择题:选择正确的左视图为（     ）
选项：
A:
（2）
B:
（1）
C:
（4）
D:
（3）
答案: 【
（4）
】
16、选择题:选择正确的左视图为（     ）
选项：
A:
（3）
B:
（1）
C:
（4）
D:
（2）
答案: 【
（1）
】

第四章 章节测试

1、选择题:选择正确的左视图（    ）
选项：
A:
（3）
B:
（2）
C:
（1）
D:
（4）
答案: 【
（3）
】
2、选择题:选择正确的左视图（    ）
选项：
A:
（3）
B:
（1）
C:
（2）
D:
（4）
答案: 【
（2）
】
3、选择题:选择正确的左视图（    ）
选项：
A:
（1）
B:
（2）
C:
（3）
D:
（4）
答案: 【
（4）
】
4、选择题:选择正确的左视图（    ）
选项：
A:
（1）
B:
（3）
C:
（4）
D:
（2）
答案: 【
（2）
】

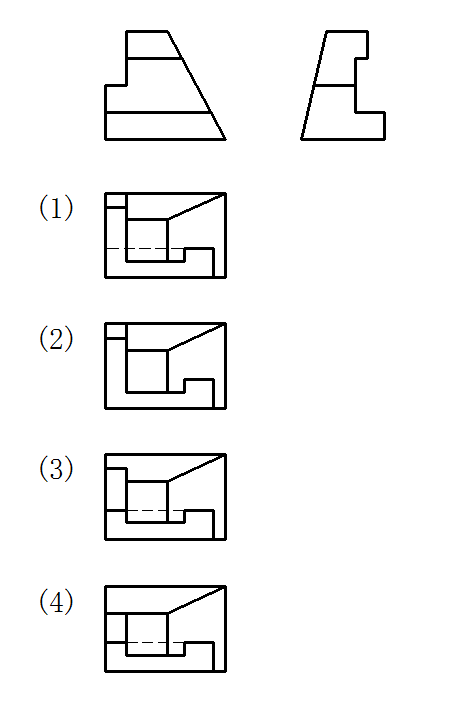

5、选择题:选择正确的俯视图（    ）
选项：
A:
（3）
B:
（4）
C:
（2）
D:
（1）
答案: 【
（3）
】
6、选择题:选择正确的主视图（    ）
选项：
A:
（3）
B:
（2）
C:
（1）
D:
（4）
答案: 【
（4）
】

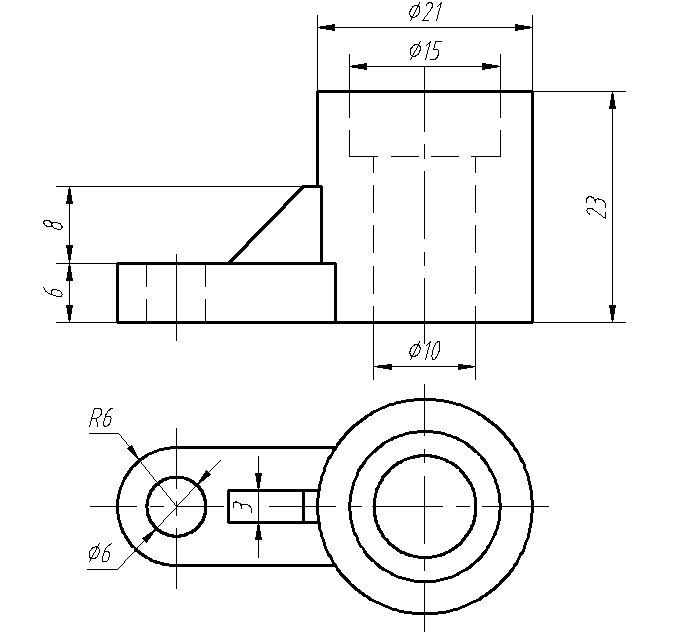

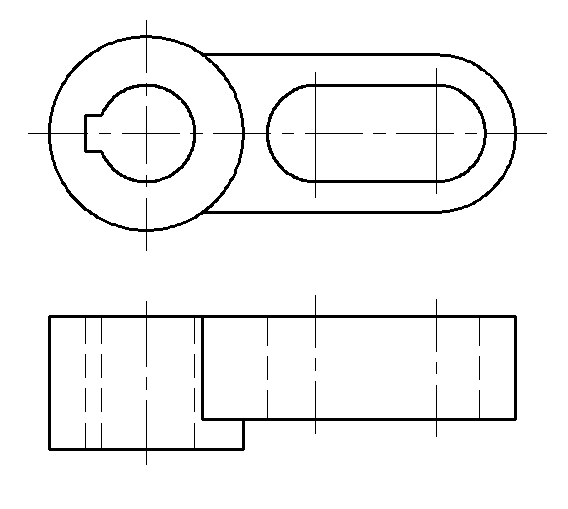

7、选择题:下图组合体尺寸标注中共缺少（    ）个尺寸
选项：
A:
6
B:
4
C:
3
D:
5
答案: 【
4
】
8、选择题:下面组合体三视图中共标注（    ）个尺寸
选项：
A:
10
B:
11
C:
12
D:
9
答案: 【
10
】

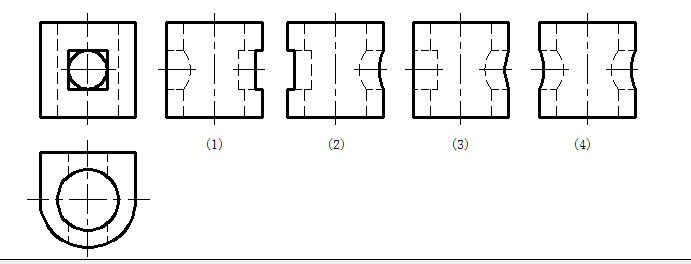

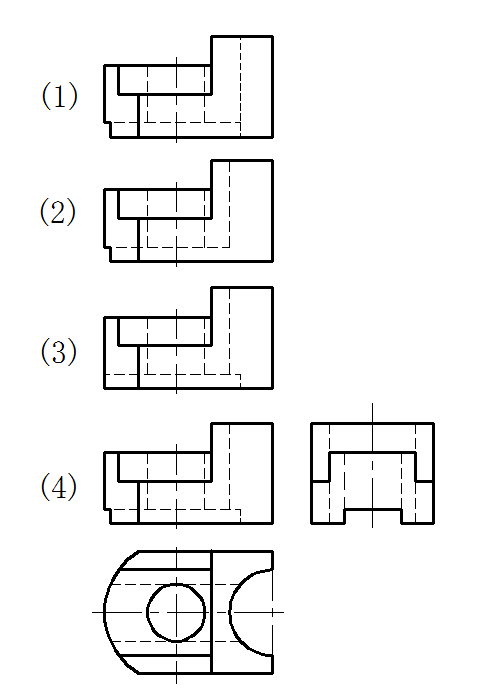

9、选择题:选择正确的左视图。（    ）
选项：
A:
（2）
B:
（1）
C:
（3）
D:
（4）
答案: 【
（1）
;
（4）
】

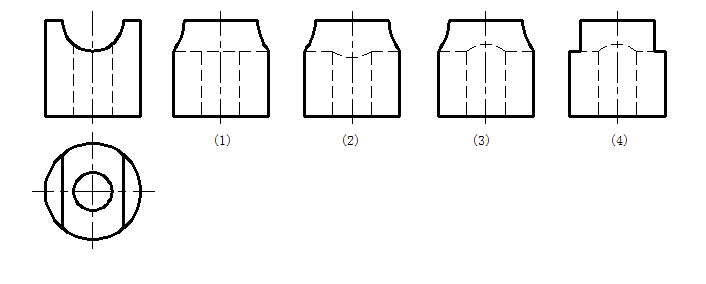

10、选择题:选择正确的左视图。（    ）
选项：
A:
（1）
B:
（2）
C:
（3）
D:
（4）
答案: 【
（1）
;
（2）
;
（3）
】

第五章 章节测试

1、选择题:当组合体各个坐标面方向均有圆时采用斜二等轴测图绘制较为简单
选项：
A:错
B:对
答案: 【错】

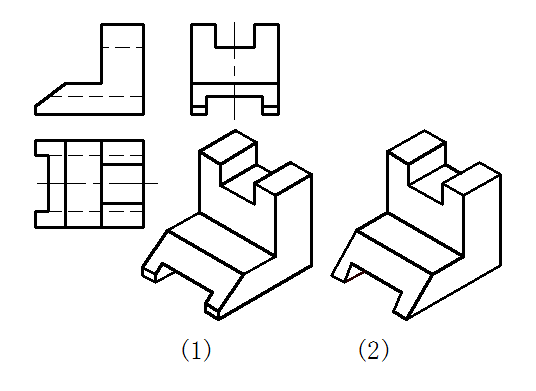

2、选择题:下面平面立体的轴测图正确的是（2）
选项：
A:对
B:错
答案: 【对】
3、选择题:正等轴测图三个轴向伸缩系数为（ ）
选项：
A:近似取1
B:0.72
C:0.8
D:0.5
答案: 【近似取1】
4、选择题:绘制圆的轴测投影椭圆时采用（ ）
选项：
A:坐标法
B:形体分析法
C:四心法
D:线面分析法
答案: 【四心法】

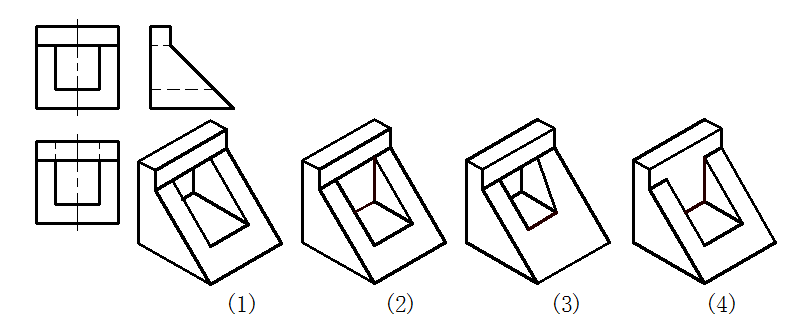

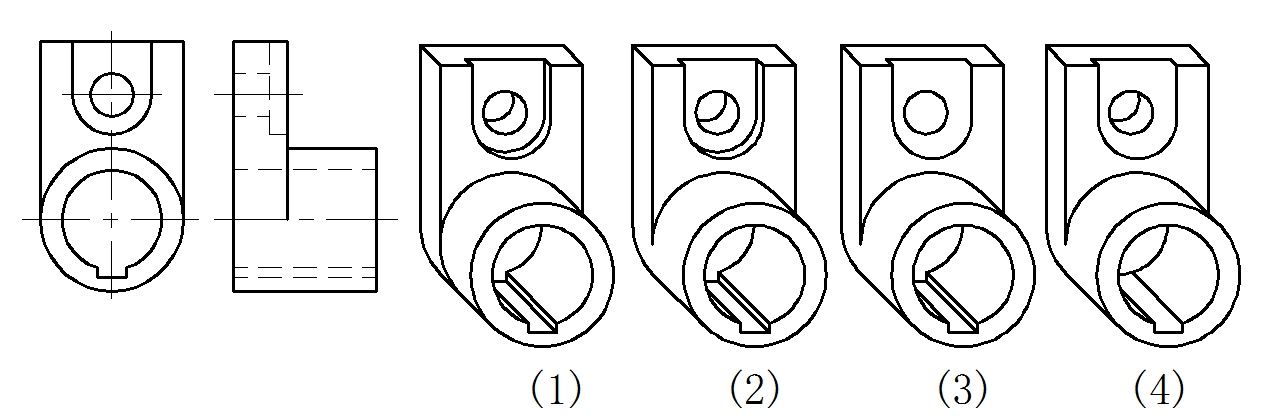

5、选择题:下面组合体轴测图正确的是（     ）
选项：
A:
（3）
B:
（4）
C:
（1）
D:
（2）
答案: 【
（1）
】
6、选择题:下面组合体斜二等轴测图正确的是（     ）
选项：
A:
（4）
B:
（2）
C:
（3）
D:
（1）
答案: 【
（2）
】

第六章 章节测试

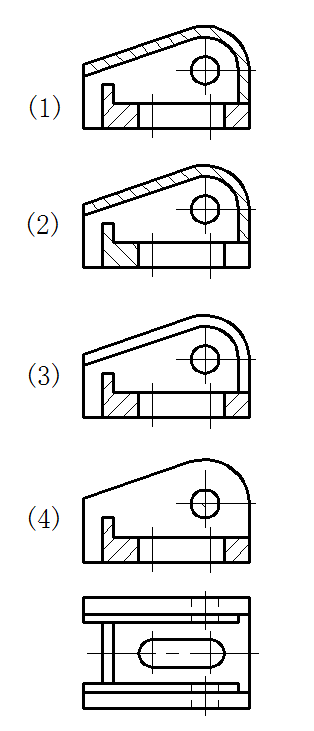

1、选择题:下图中主视图全剖视图正确的是（     ）
选项：
A:
（1）
B:
（4）
C:
（2）
D:
（3）
答案: 【
（3）
】
2、选择题:下图中全剖视图正确的主视图是（     ）
选项：
A:
（2）
B:
（4）
C:
（3）
D:
（1）
答案: 【
（4）
】

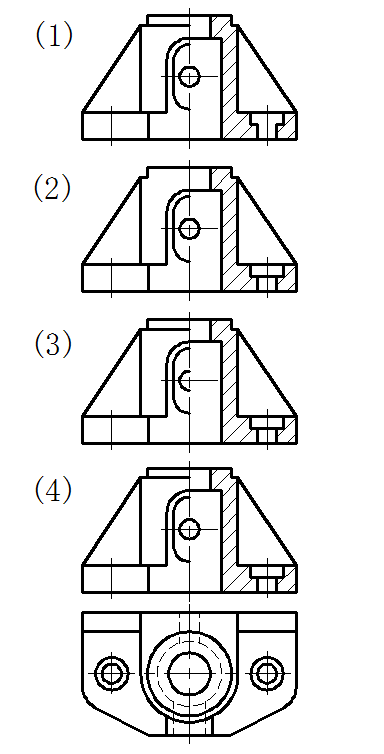

3、选择题:下图中正确的半剖视图是（     ）
选项：
A:
（1）
B:
（2）
C:
（3）
D:
（4）
答案: 【
（4）
】
4、选择题:下图中正确的半剖视图是（     ）
选项：
A:
（3）
B:
（4）
C:
（1）
D:
（2）
答案: 【
（4）
】

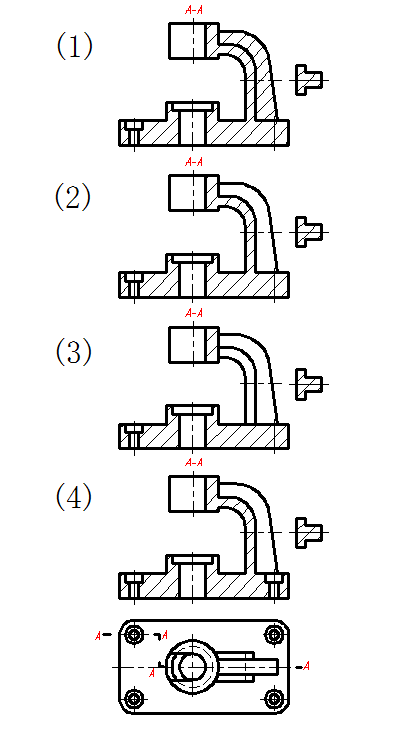

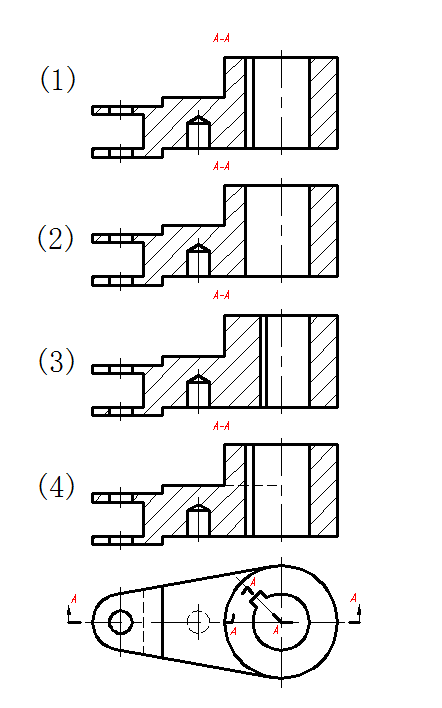

5、选择题:下列图形中A-A剖视图正确的是（     ）
选项：
A:
（2）
B:
（1）
C:
（3）
D:
（4）
答案: 【
（1）
】

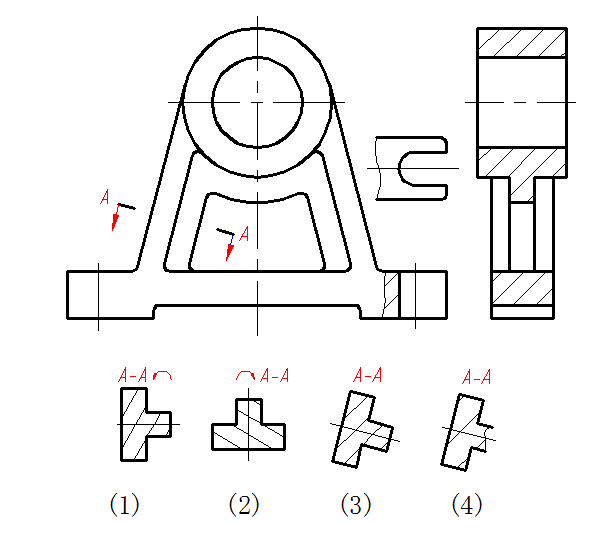

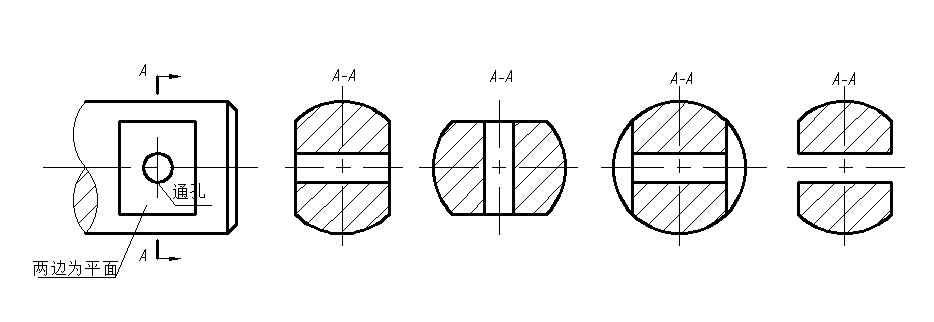

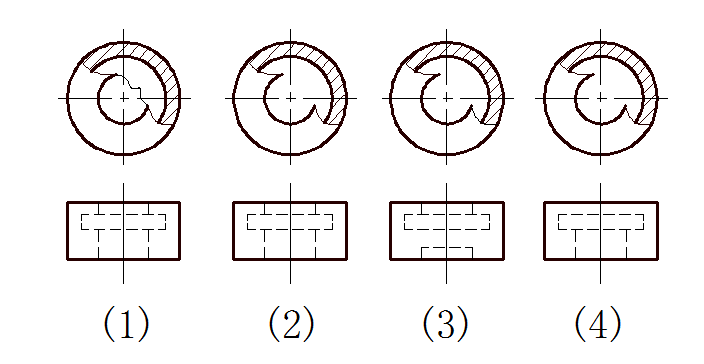

6、选择题:下列图形中A-A断面图正确的是（     ）
选项：
A:
（3）
B:
（1）
C:
（2）
D:
（4）
答案: 【
（1）
】
7、选择题:下列图形中A-A全剖视图正确的是（     ）
选项：
A:
（4）
B:
（2）
C:
（1）
D:
（3）
答案: 【
（2）
】

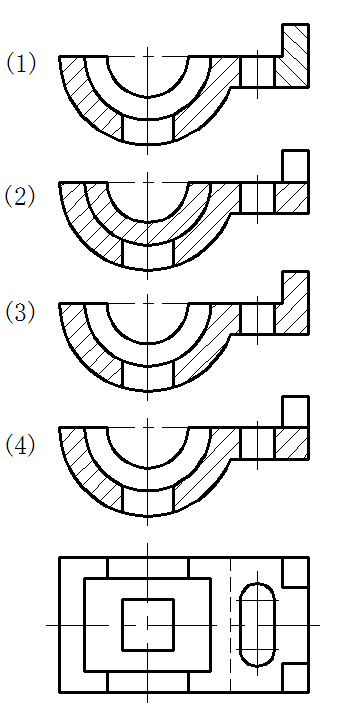

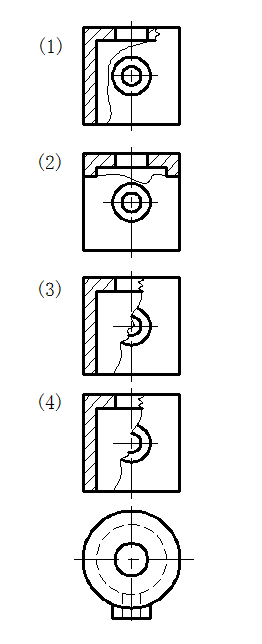

8、选择题:下列一组视图中不正确的剖视图是（      ）
选项：
A:
（3）
B:
（1）
C:
（2）
D:
（4）
答案: 【
（3）
;
（1）
】
9、选择题:下列图形中A-A断面图正确的是（     ）
选项：
A:
（2）
B:
（4）
C:
（3）
D:
（1）
答案: 【
（3）
;
（1）
】

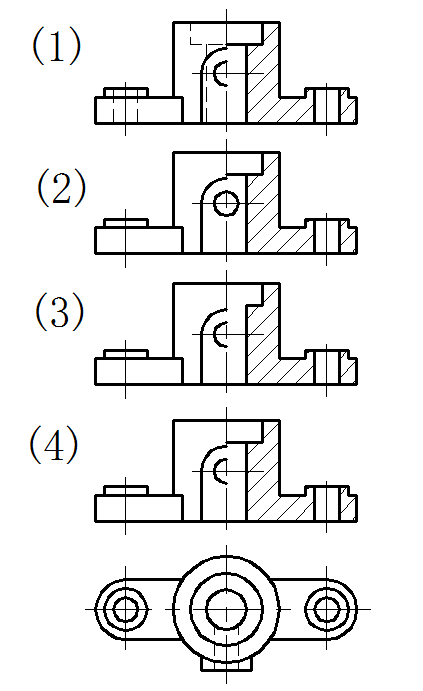

10、选择题:下列一组视图中正确的剖视图是（      ）
选项：
A:
（2）
B:
（4）
C:
（1）
D:
（3）
答案: 【
（4）
;
（1）
】[/$]
