绪论 章节测试

1、选择题:数字信号是指幅度和相位都是离散的信号。
选项：
A:对
B:错
答案: 【对】

第一章 章节测试

1、选择题:同模拟信号相比，数字信号具有（ ）性，一个数字信号只有（ ）种取值，分别表示为（ ）和（ ）。
选项：
A:连续性 2 1 2
B:数字性 2 1 2
C:对偶性 2 0 1
D:离散性 2 0 1
答案: 【离散性 2 0 1】
2、选择题:将(57.6)8进行数制转换时，转换错误的是(   )
选项：
A:
(0010111.11)2
B:
(101111.110)2
C:
(2F.C)16
D:
(47.3)10
答案: 【
(47.3)10
】
3、选择题:在下列编码中，（ ）编码方式抗干扰能力强。
选项：
A:自然二进制码
B:8421BCD码
C:余三码
D:格雷码
答案: 【格雷码】
4、选择题:1985个1连续异或(1⊕1⊕1⊕…)的结果是（ ），单数个1连续异或的结果是（ ），双数个1连续异或的结果是（ ）
选项：
A:不唯一 0 1
B:1 1 0
C:如此运算逻辑概念错误 1 1
D:0 0 0
答案: 【1 1 0】
5、选择题:某一逻辑函数真值表确定后，下面描述该函数功能的方法中，具有唯一性的是（ ）
选项：
A:逻辑函数的最简或与式
B:逻辑函数的最简与或式
C:逻辑函数的最大项之和表达式
D:逻辑函数的最小项之和表达式
答案: 【逻辑函数的最小项之和表达式】
6、选择题:已知逻辑函数F=A(B+DC)，选出下列可以肯定使F=1的状态是（ ）
选项：
A:AC=1，B=0
B:A=0，BD=0，C=0
C:A=0，BC=0，D=0
D:AB=1，C=0，D=0
答案: 【AB=1，C=0，D=0】
7、选择题:逻辑函数式，化成最简与或式形式为（    ）
选项：
A:
BC+AC+AB
B:
AB+C
C:
A+B
D:
BC+AC
答案: 【
BC+AC+AB
】
8、选择题:用公式法将下列函数化简为最简与或式，正确答案为（    ）。
选项：
A:

B:

C:

D:

答案: 【

】
9、选择题:用卡诺图化简法化简下列各式，结果正确的是（     ）。
选项：
A:

B:

C:

D:

答案: 【

】
10、选择题:某逻辑函数的卡诺图如图所示（Φ为约束项），该逻辑函数的最简与或表达式为（   ）。
选项：
A:

B:

C:

D:

答案: 【

】

第二章 章节测试

1、选择题:若将一TTL异或门（输入端为A、B）当作反相器使用，则A、B端应（    ）连接。
选项：
A:
A或B中有一个接0
B:
A和B并联使用
C:
A或B中有一个接1或悬空
D:
其余均不能实现
答案: 【A或B中有一个接1或悬空】[$]
2、选择题:已知如下门电路是74系列TTL门电路，试分析写出Y的逻辑式。（）
选项：
A:

B:

C:

D:

答案: 【

】
3、选择题:CMOS门电路多余输入端可以（ ）处理。
选项：
A:与其它输入端并联
B:接地
C:接高电平
D:悬空
答案: 【与其它输入端并联】
4、选择题:已知如下门电路是CC4000系列的CMOS电路，问门电路的输出是（   ）状态。
选项：
A:
高阻态
B:
高电平
C:
短路
D:
低电平
答案: 【
高电平
】
5、选择题:图中门电路为CMOS电路，试分析逻辑功能，写出Y的逻辑表达式（   ）。
选项：
A:

B:

C:

D:

答案: 【

】
6、选择题:下列各门电路中（ ）的输出端可以并联使用。
选项：
A:CMOS反相器
B:TTL OC门
C:CMOS 与非门
D:CMOS传输门
答案: 【TTL OC门】
7、选择题:TTL电路驱动CMOS电路，仅考虑（）。
选项：
A:电流匹配
B:电压匹配
C:频率匹配
D:功率匹配
答案: 【电压匹配】
8、选择题:由TTL门组成的电路如下图所示，已知它们的输入短路电流为IS=1.6mA，高电平输入漏电流IH=40μA，试问：当A=B=1时，G1的（    ）电流为（ ） ；A=B=0时，G1的（     ）电流为（    ）。
选项：
A:
灌    6.4mA    拉    160μA
B:
灌    3.2mA    拉   160μA
C:
拉    3.2mA    灌   160μA
D:
灌    3.2mA    拉   80μA
答案: 【
灌    3.2mA    拉   160μA
】
9、选择题:下列（ ）输出不允许并联使用。
选项：
A:OD门
B:OC门
C:三态门
D:典型TTL门
答案: 【典型TTL门】
10、选择题:下列（ ）的输入端允许悬空。
选项：
A:NMOS同或门
B:CMOS反相器
C:TTL与非门
D:PMOS与门
答案: 【TTL与非门】

第三章 章节测试

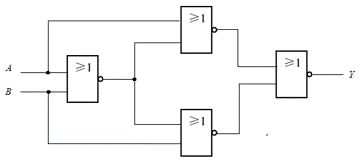

1、选择题:下图所示组合逻辑电路，其逻辑功能相当于一个（    ）。
选项：
A:
同或门
B:
或非门
C:
与非门
D:
异或门
答案: 【
同或门
】
2、选择题:优先编码器输入为
选项：
A:
011
B:
101
C:
110
D:
111
答案: 【
110
】
3、选择题:有一个T形走廊，在相会处有一路灯，在进入走廊的A、B、C三地各有一个控制开关都能独立控制，任意闭合一个开关（闭合时用状态“1”表示，断开时用状态“0”表示），灯亮；任意闭合两个开关，灯灭；三个开关都闭合，灯亮，要求用74LS138实现该逻辑关系，下面哪个选项可以实现（   ）。
选项：
A:

B:

C:

D:

答案: 【

】
4、选择题:如图所示为双4选1数据选择器构成的组合逻辑电路，输入变量A、B、C，输出Y1、Y2的逻辑函数分别为（    ）、（     ），其功能为（     ）。
选项：
A:

B:

C:

D:

答案: 【

】
5、选择题:采用4位比较器7485对两个四位二进制数进行比较时，先比较（ ）位。
选项：
A:最高
B:次高
C:次低
D:最低
答案: 【最高】
6、选择题:串行加法器进位信号采用（ ）传递，而并行加法器的进位信号采用（ ）传递。
选项：
A:逐位 超前
B:逐位 逐位
C:超前 逐位
D:超前 超前
答案: 【逐位 超前】
7、选择题:下列四个逻辑函数中（    ）存在“1”态冒险。
选项：
A:

B:

C:

D:

答案: 【

】
8、选择题:下列（ ）器件任何时刻只允许有1个有效信号到达输入端。
选项：
A:普通编码器
B:译码器
C:超前进位加法器
D:序列信号发生器
答案: 【普通编码器】
9、选择题:一个数据选择器的地址输入端有3个时，最多可以有（ ）个数据信号输入。
选项：
A:8
B:4
C:6
D:16
答案: 【8】
10、选择题:下表所示为某电路的真值表，输入为S3、S2、S1、S0，输出为Y1、Y0，此电路称为（   ）。
选项：
A:
编码器
B:
译码器
C:
加法器
D:
代码转换电路
答案: 【
编码器
】

第四章 章节测试

1、选择题:用8级触发器可以记忆（ ）种不同的状态。
选项：
A:256
B:16
C:128
D:8
答案: 【256】
2、选择题:具有约束条件的触发器有（ ）
选项：
A:主从RS触发器
B:由主从RS触发器组成的D触发器
C:由主从JK触发器组成的D触发器
D:主从JK触发器
答案: 【主从RS触发器】
3、选择题:若JK触发器的原状态为0，欲在CP作用后仍保持为0状态，则激励函数JK的值应是（ ）。
选项：
A:J=0，K=×
B:J=×，K=1
C:J=0，K=0
D:J=1，K=1
答案: 【J=0，K=×】

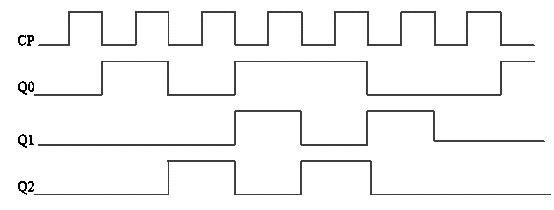

4、选择题:电路如图（a）和（b）所示，各触发器的初态均为“0”，在CP作用下电路的输出波形正确的是（   ）。
选项：
A:

B:

C:

D:

答案: 【

】
5、选择题:下面所示电路中能实现对时钟信号二分频的电路为（    ）。
选项：
A:

B:

C:

D:

答案: 【

】
6、选择题:有一个左移移位寄存器，当预先置入1011后，其串行输入端固定接0，在4个移位脉冲CP作用下，四位数据的移位过程是（ ）
选项：
A:1011—0110—1100—1000—0000
B:1011—0111—1110—1101—1011
C:1011—0101—0010—0001—0000
D:1011—1101—1110—0111—1011
答案: 【1011—0110—1100—1000—0000】
7、选择题:采用触发器构成计数器，计数器的输入、输出波形如图所示，至少需要（    ）个触发器。
选项：
A:
2
B:
4
C:
3
D:
1
答案: 【
3
】

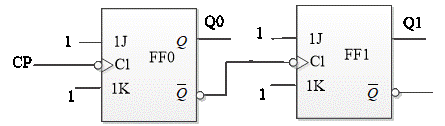

8、选择题:如图所示电路为（   ）进制（      ）计数器。
选项：
A:
四   加法
B:
八  减法
C:
八  加法
D:
四  减法
答案: 【
四  减法
】

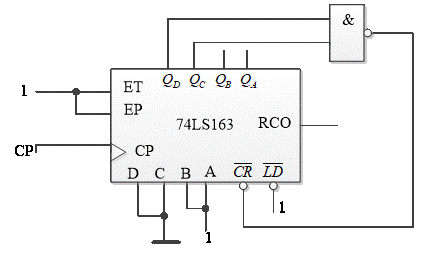

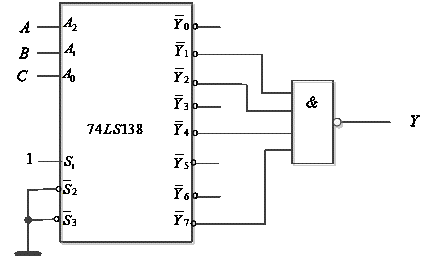

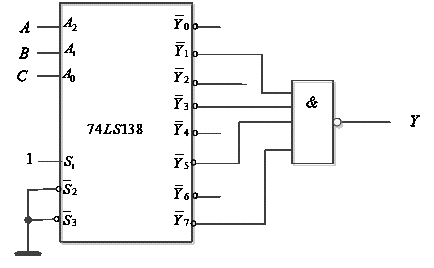

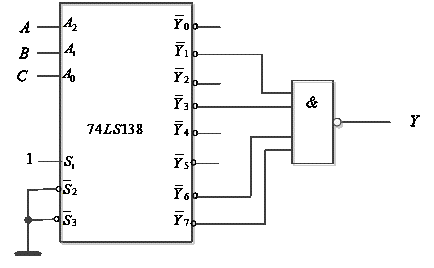

9、选择题:采用中规模加法计数器74LS163构成的电路如图所示，该电路是（   ）进制加法计数器。
选项：
A:
十三
B:
十
C:
十二
D:
九
答案: 【
十三
】

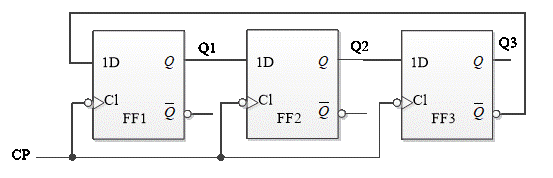

10、选择题:在图示电路中，设现态Q1Q2Q3=000，经5个脉冲作用后，各触发器的输出状态Q1Q2Q3为（   ），经过（   ）个脉冲又回到初始状态。
选项：
A:
111     8
B:
011    7
C:
001     6
D:
000    5
答案: 【
001     6
】

第五章 章节测试

1、选择题:只能读出数据，不能更改数据的存储器是（ ）。
选项：
A:RAM
B:ROM
C:PROM
D:EPROM
答案: 【ROM】
2、选择题:半导体存储器按功能分为（ ）和（ ）两种。
选项：
A:PROM RAM
B:PROM ROM
C:EPROM RAM
D:ROM RAM
答案: 【ROM RAM】
3、选择题:ROM主要由（ ）和（ ）两部分组成。
选项：
A:地址译码器 触发器
B:译码器 计数器
C:地址译码器 存储矩阵
D:编码器 存储矩阵
答案: 【地址译码器 存储矩阵】
4、选择题:EPROM是指（ ）。
选项：
A:随机读写存储器
B:可编程逻辑阵列
C:可编程只读存储器
D:可擦除可编程只读存储器
答案: 【可擦除可编程只读存储器】
5、选择题:2048×8位RAM芯片，其数据线的个数是（ ）
选项：
A:11
B:8
C:14
D:211
答案: 【8】
6、选择题:某RAM有8根数据线，8位地址线，则其存储容量为（ ）。
选项：
A:16KB
B:2KB
C:64KB
D:8B
答案: 【2KB】
7、选择题:为了构成4096×8的RAM，需要（ ）片1024×4的RAM。
选项：
A:8片
B:16片
C:2片
D:4片
答案: 【8片】
8、选择题:用4片256字×4位的RAM构成1024字×4位RAM时，一般采用字扩展的办法，这时高位地址码A8、A9需经（  ）后送到各片256字×4位的片选端以实现字扩展。
选项：
A:4—2线编码器
B:4选1数据选择器
C:1路—4路分配器
D:2—4线译码器
答案: 【2—4线译码器】
9、选择题:CPLD器件为（ ）。
选项：
A:复杂可编程逻辑器件，掉电后信息消失
B:现场可编程门阵列，掉电后信息不消失
C:现场可编程门阵列，掉电后信息消失
D:复杂可编程逻辑器件，掉电后信息不消失
答案: 【复杂可编程逻辑器件，掉电后信息不消失】
10、选择题:FPGA器件为（ ）。
选项：
A:复杂可编程逻辑器件，掉电后信息不消失
B:复杂可编程逻辑器件，掉电后信息消失
C:现场可编程门阵列，掉电后信息不消失
D:现场可编程门阵列，掉电后信息消失
答案: 【现场可编程门阵列，掉电后信息消失】

第六章 章节测试

1、选择题:可以直接产生矩形脉冲的是（ ）
选项：
A:施密特触发器
B:单稳态触发器
C:多谐振荡器
D:主从JK触发器
答案: 【多谐振荡器】
2、选择题:在电压控制端（⑤脚）不加控制电压的情况下，555定时器的阈值电压为（   ）。
选项：
A:

B:

C:

D:

答案: 【

】
3、选择题:由555定时器构成的施密特触发器的两个阈值电压分别是（    ）
选项：
A:

B:

C:

D:

答案: 【

】
4、选择题:波形如下图所示，正确的单稳态触发器的输入、输出电压波形为（  ）。
选项：
A:
（b）
B:
（a）、（b）都不是
C:
（a）
D:
（a）、（b）都是
答案: 【
（b）
】
5、选择题:下列电路可以用于定时的是（ ）
选项：
A:施密特触发器
B:单稳态触发器
C:多谐振荡器
D:主从JK触发器
答案: 【单稳态触发器】
6、选择题:下列电路中具有两个暂稳态的是（ ）
选项：
A:施密特触发器
B:单稳态触发器
C:多谐振荡器
D:主从JK触发器
答案: 【多谐振荡器】
7、选择题:单稳态触发器输出的脉冲宽度和（ ）有关。
选项：
A:触发脉冲
B:输出的正、负脉冲
C:电源电压
D:电路中的R、C
答案: 【电路中的R、C】
8、选择题:555定时器构成的多谐振荡器如下图所示，其震荡周期约为（ ）。
选项：
A:
0.7(RA+2RB)C
B:
(RA+2RB)C
C:
1.2(RA+RB)C
D:
0.7(RA+RB)C
答案: 【
0.7(RA+2RB)C
】
9、选择题:下图中电容C的充电时间常数和放电时间常数为（  ）。
选项：
A:
RAC     RBC
B:
RBC     RAC
C:
(RA+RB)C     RAC
D:
RAC   (RA+RB)C
答案: 【
RAC     RBC
】
10、选择题:下图所示电路的名称是（      ），触发脉冲的宽度满足（     ）要求。
选项：
A:
施密特触发器，触发脉冲的宽度等于暂稳态时间
B:
单稳态触发器，触发脉冲的宽度小于暂稳态时间
C:
多谐振荡器，触发脉冲的宽度大于暂稳态时间
D:
压控振荡器，触发脉冲的宽度小于暂稳态时间
答案: 【
单稳态触发器，触发脉冲的宽度小于暂稳态时间
】

第七章 章节测试

1、选择题:8位D/A转换器当输入数字量只有最高位为高电平时输出电压为5V，若只有最低位为高电平，则输出电压为（ ）mV，若输入为10001000，则输出电压为（ ）V。
选项：
A:20mV 5.32V
B:40mV 2.66V
C:80mV 2.66V
D:40mv 5.32V
答案: 【40mv 5.32V】
2、选择题:已知被转换信号的上限频率为10KHZ，则A/D转换器的采样频率至少应高于（ ），完成一次转换所用的时间小于（ ）。
选项：
A:20KHZ 50μS
B:40KHZ 50μS
C:40KHZ 80μS
D:20KHZ 60μS
答案: 【20KHZ 50μS】
3、选择题:衡量A/D转换器性能的主要性能指标是（ ）和（ ）。
选项：
A:转换精度 满量程误差
B:转换速度 非线性失真
C:转换精度 转换时间
D:分辨率 非线性失真
答案: 【转换精度 转换时间】
4、选择题:下列A/D转换器中，转换速度最快的是（ ）
选项：
A:逐次逼近型
B:双积分型
C:并联比较型
D:计数反馈型
答案: 【并联比较型】
5、选择题:有一个8位A/D转换器，其参考电压为5V则1LSB大约等于（ ）。
选项：
A:20mV
B:100mV
C:40mV
D:200mV
答案: 【40mV】
6、选择题:下列（    ）结构的ADC抗干扰能力最强.
选项：
A:
逐次逼近型
B:
双积分型
C:
并联比较型
D:
计数反馈型
答案: 【
双积分型
】
7、选择题:若10位的逐次渐进型A/D转换器，取时钟信号的频率为1MHz，则完成一次转换操作需要的时间是（   ）
选项：
A:
10μS
B:
11μS
C:
12μs
D:
13μs
答案: 【
12μs
】
8、选择题:n位并联比较型A/D转换器的电路中通常包括（ ）电压比较器和（ ）触发器。
选项：
A:n n
B:n-1 n-1
C:2n 2n
D:2n-1 2n-1
答案: 【2n-1 2n-1】
9、选择题:DAC0808属于( )电路结构的D/A转换器？
选项：
A:倒T形电阻网络DAC
B:权电流型DAC
C:双极性输出的DAC
D:权电阻网络DAC
答案: 【权电流型DAC】
10、选择题:10位D/A转换器的分辨率为（ ）
选项：
A:1/10
B:1/9
C:1/210
D:1/(210-1)
答案: 【1/(210-1)】[/$]
