2021知到答案 数字电子技术（山东联盟-泰山学院版） 智慧树网课章节测试答案
第一章 章节测试
1、选择题:十六进制数（7C）16转换为等值的十进制、二进制和八进制数分别为（ ）。
选项：
A:(123)10 (1111100)2 (173)8
B:(124)10 (1111100)2 (173)8
C:(124)10 (1111100)2 (174)8
D:(123)10 (1111101)2 (174)8
答案: 【(124)10 (1111100)2 (174)8 】
2、选择题:最小项A′BC′D的逻辑相邻最小项是（ ）。
选项：
A:AB′CD
B:A′BCD
C:ABCD′
D:A′BCD′
答案: 【A′BCD 】
3、选择题:若各门电路的输入均为A和B，且A=0，B=1；则与非门、或非门、同或门的输出分别为（ ）。
选项：
A:1 0 1
B:1 1 0
C:1 0 0
D:0 0 1
答案: 【1 0 0 】
4、选择题:已知下面的真值表，写出逻辑函数式为（ ）。
选项：
A:Y=AB+A′B
B:Y=A′B+AB
C:Y=A′B+AB′
D:Y=A′B′+AB
答案: 【Y=A′B′+AB】
5、选择题:因为逻辑表达式A+B+AB=A+B成立，所以AB=0成立。 （ ）
选项：
A:对
B:错
答案: 【错】
6、选择题:十六进制数(7C)16转换为等值的十进制、二进制和八进制数分别为（ ）。
选项：
A:(123)10 (1111100)2 (173)8
B:(124)10 (1111100)2 (173)8
C:(124)10 (1111100)2 (174)8
D:(123)10 (1111101)2 (174)8
答案: 【(124)10 (1111100)2 (174)8】
7、选择题:对于下面卡诺图的化简可以画（ ）个圈，化简的结果是（ ）。
选项：
A: 3, Y=A′B′D+AB′+ABC
B:3, Y=A′B′D+AB′+AC
C:3, Y=B′D+AB′+AC
D: 3, Y=B′D+AB′C′+AC
答案: 【3, Y=B′D+AB′+AC】
第二章 章节测试
1、选择题:组合逻辑电路通常由门电路和寄存器组合而成。（ ）
选项：
A:对
B:错
答案: 【错】[$]
2、选择题:下列器件中，属于组合电路的有（ ）。
选项：
A:全加器和比较器
B:寄存器和比较器
C:计数器和全加器
D:计数器和寄存器
答案: 【全加器和比较器】
3、选择题:在下列逻辑电路中，不是组合逻辑电路的有（ ）。
选项：
A:译码器
B:编码器
C:全加器
D:寄存器
答案: 【寄存器 】
4、选择题:TTL电路在正逻辑系统中，以下各种输入（ ）相当于输入逻辑“0”。
选项：
A:通过电阻200Ω接地
B:通过电阻3.2kΩ接电源
C:通过电阻3.2kΩ接地
D:悬空
答案: 【通过电阻200Ω接地】
5、选择题:以下哪个逻辑函数式能表示下面的电路（ ）。
选项：
A:(AB) · (BC)
B:(AB)+(BC)
C:((AB)•(BC))′
D:((AB)+(BC))′
答案: 【(AB)+(BC) 】
6、选择题:对以下电路，逻辑功能描述正确的是（ ）。
选项：
A:A=0时，Y=B；A=1时，Y=B′
B: A=0时，Y=B′；A=1时，Y=B
C:A=0时，Y=B；A=1时，Y=B
D:A=0时，Y=B′；A=1时，Y=B′
答案: 【A=0时，Y=B；A=1时，Y=B′】
第三章 章节测试
1、选择题:设某函数的表达式F=A+B，若用四选一数据选择器来设计，则数据端D0D1D2D3的状态是（ ）(设A为高位)
选项：
A:0111
B:1000
C:1010
D:0101
答案: 【0111 】
2、选择题:4线-16线译码器可以由（ ）片3线-8线译码器扩展实现。
选项：
A:1片
B:2片
C:3片
D:4片
答案: 【2片 】
3、选择题:半加器逻辑符号如图所示，当C=“1”，S=“0”时，A和B分别为（ ）。
选项：
A:A=0,B=0
B:A=0,B=1
C:A=1,B=0
D:A=1,B=1
答案: 【A=1,B=1】
4、选择题:一个8选1的数据选择器，当选择控制端A2A1A0的值为101时，输出端输出（ ）的值。
选项：
A:1
B:0
C:D4
D:D5
答案: 【D5 】
5、选择题:普通编码器任何时刻只允许输入一个编码信号，否则输出就会混乱。（ ）
选项：
A:对
B:错
答案: 【对】
6、选择题:设某函数的表达式F=A+B，若用四选一数据选择器来设计，则数据端D0D1D2D3的状态是（ ）(设A为高位)
选项：
A:0111
B:1000
C:1010
D:0101
答案: 【0111 】
7、选择题:对应于以下电路，描述其输出正确的是
选项：
A:Z输出为0
B:
C:Z输出为1
D:
答案: 【】
8、选择题:一个8选1的数据选择器，当选择控制端A2A1A0的值为101时，输出端输出（ ）的值。
选项：
A:1
B:0
C:D4
D:D5
答案: 【D5 】
第四章 章节测试
1、选择题:用触发器设计一个27进制的计数器，至少需要（ ）个触发器。
选项：
A:4
B:5
C:6
D:7
答案: 【5 】
2、选择题:欲使JK触发器按Q*=Q工作，可使JK触发器的输入端（ ）
选项：
A:J=K=1
B:J=Q,K=1
C:J=Q′,K=Q
D:J=Q,K=Q′
答案: 【J=Q,K=Q′】
3、选择题:为实现将D触发器转换为T触发器，如图示的虚框内应是 （ ）。
选项：
A:或非门
B:与非门
C:异或门
D:同或门
答案: 【异或门 】
4、选择题:对于T触发器，若原态Q=0，欲使新态Q*=1，应使输入T=（ ）。
选项：
A:1
B:0
C:Q
D:不确定
答案: 【1 】
5、选择题:触发器具有记忆功能，常用来存储二进制信息，而且一个触发器可以存储0或1两位二进制信息。（ ）
选项：
A:对
B:错
答案: 【错】

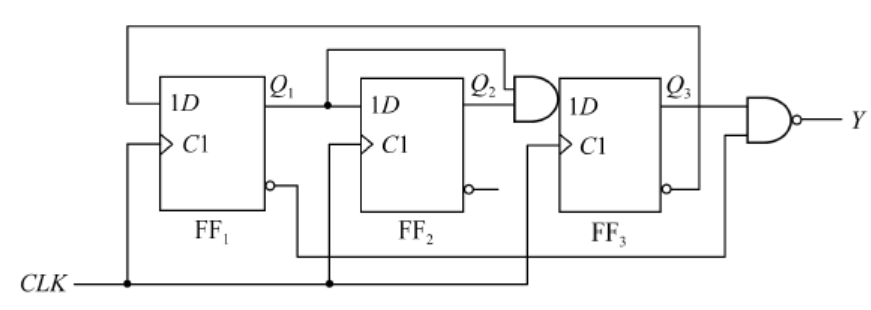

6、选择题:对下面电路描述正确的是（ ）。
选项：
A:这是一个四进制计数器
B:这是一个五进制计数器
C:这是异步时序逻辑电路
D:3个触发器是下降沿触发
答案: 【这是一个五进制计数器】
第五章 章节测试
1、选择题:四位环形计数器的有效状态有（ ）个。
选项：
A:2
B:4
C:6
D:8
答案: 【4】
2、选择题:在下列器件中，不属于时序逻辑电路的是（ ）。
选项：
A:节拍脉冲发生器
B:环形计数器
C:数值加法器
D:序列信号检测器
答案: 【数值加法器】
3、选择题:用74LS161构成120进制的计数器，需要（ ）片能够实现。
选项：
A:1
B:2
C:3
D:4
答案: 【2 】
4、选择题:时序逻辑电路中一定包含（ ）。
选项：
A:触发器
B:译码器
C:比较器
D:门电路
答案: 【触发器 】
5、选择题:计数器不仅能对时钟脉冲计数，还可用于分频、定时和数字运算等。( )
选项：
A:对
B:错
答案: 【对】
6、选择题:说明此电路利用（ ）反馈方式，实现（ ）进制计数器的功能。
选项：
A:置数法，十二
B:置零法，十二
C:置数法，十五
D:置零法，十五
答案: 【置数法，十二 】
第六章 章节测试
1、选择题:多谐振荡器可产生（ ）。
选项：
A:正弦波
B:矩形脉冲
C:三角波
D:锯齿波
答案: 【矩形脉冲】
2、选择题:用555定时器构成单稳态触发器其输出脉宽为（ ）
选项：
A:0.7RC
B:1.1RC
C:1.4RC
D: 1.8RC
答案: 【1.1RC】
3、选择题:用555定时器组成施密特触发器，当输入控制UCO外接10V电压时，回差电压为（ ）
选项：
A:3.33V
B:5V
C:6.66V
D:10V
答案: 【5V 】
4、选择题:施密特触发器有（ ）个稳定状态，多谐振荡器有（ ）个稳定状态，单稳态触发器有（ ）个稳定状态。
选项：
A:0、1、2
B:1、2 、3
C:2、0、1
D:2、1、0
答案: 【2、0、1】
5、选择题:矩形波的占空比一定为50%（ ）
选项：
A:对
B:错
答案: 【错】
第七章 章节测试
1、选择题:如果模拟电压满量程VFSR为15 V，8位D/A转换器可分辨的输出最小电压为（ ）mV。
选项：
A:40
B:50
C:60
D:80
答案: 【60 】
2、选择题:A/D转换器中，常用于高精度、低速场合的是（ ）。
选项：
A:并联比较型
B:计数型
C:逐次比较型
D:双积分型
答案: 【双积分型】
3、选择题:要把0~1V的模拟电压量化输出为3位二进制代码，若将其分为8段，并取量化电平Δ=2/15V，则量化误差为（ ）。
选项：
A:1/8V
B:1/15V
C:2/15V
D:3/15V
答案: 【1/15V 】
4、选择题:以下哪个对ADC的描述是正确的（ ）。
选项：
A:数字信号转换成离散信号的电路
B:数字信号转换成模拟信号的电路
C:模拟信号转换成离散信号的电路
D:模拟信号转换成数字信号的电路
答案: 【模拟信号转换成数字信号的电路】
5、选择题:D/A转换器的位数越多，转换精度越高。（ ）
选项：
A:对
B:错
答案: 【对】[/$]
