2021知到答案 数字电子技术（山东建筑大学） 智慧树网课章节测试答案

绪论 章节测试

1、选择题:电子技术包括数字电子技术和模拟电子技术。
选项：
A:对
B:错
答案: 【对】
2、选择题:声音是离散量。
选项：
A:对
B:错
答案: 【错】
3、选择题:汽车数是离散量。
选项：
A:对
B:错
答案: 【对】

第一章 章节测试

1、选择题:数字集成电路的集成度是指每一芯片所包含的门的个数。
选项：
A:对
B:错
答案: 【对】
2、选择题:数字信号是在时间上离散但数值上连续的信号。
选项：
A:对
B:错
答案: 【错】
3、选择题:二值逻辑是用0、1来表示事物的大小关系。
选项：
A:对
B:错
答案: 【错】
4、选择题:逻辑变量的取值，１比０大。
选项：
A:对
B:错
答案: 【错】
5、选择题:格雷码具有任何相邻码只有一位码元不同的特性。
选项：
A:对
B:错
答案: 【对】
6、选择题:十进制数24转换为二进制数，结果为 。
选项：
A:10100
B:10010
C:1100
D:11000
答案: 【11000】
7、选择题:8421BCD码00010111表示的十进制数是 。
选项：
A:17
B:23
C:27
D:13
答案: 【17】
8、选择题:事件的全部条件都满足事件才发生，表示的是       逻辑。
选项：
A:
非
B:
或
C:
与
D:
与非
答案: 【
与
】
9、选择题:逻辑函数的真值表、逻辑函数表达式、逻辑图、波形图及卡诺图之间可以相互转换。
选项：
A:对
B:错
答案: 【对】
10、选择题:逻辑函数的输入全部为0时，输出为1，表示的是       逻辑。
选项：
A:
或非
B:
与非
C:
或
D:
与
答案: 【
与非
】

第二章 章节测试

1、选择题:真值表和卡诺图都具有唯一性。
选项：
A:对
B:错
答案: 【对】[$]
2、选择题:已知   下列结果中正确的是      。
选项：
A:
Y＝A
B:
Y＝B
C:
Y＝A＋B
答案: 【
Y＝A＋B
】
3、选择题:一个3输入表决电路，只有3个输入都为0，输出才为1，则该电路的逻辑关系是 。
选项：
A:与
B:或
C:与非
D:或非
答案: 【或非】
4、选择题:函数F(A,B,C)=AB+BC+AC的最小项表达式为         。
选项：
A:F(A,B,C)=∑m（0，2，4）
B:F(A,B,C)=∑m（3，5，6，7）
C:F(A,B,C)=∑m（0，2，3，4）
D:F(A,B,C)=∑m（2，4，6，7）
答案: 【F(A,B,C)=∑m（3，5，6，7）】
5、选择题:若两个函数具有不同的逻辑函数式，则两个逻辑函数必然不相等。
选项：
A:对
B:错
答案: 【错】

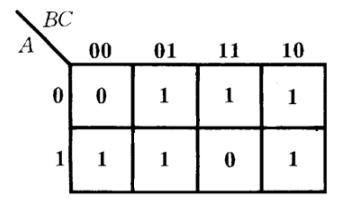

6、选择题:逻辑函数的卡诺图如图所示，其最简表达式为

选项：
A:
B:
C:
D:
答案: 【;
】
7、选择题:下列逻辑表示式正确的是     。
选项：
A:
B:
C:
D:
答案: 【】

第三章 章节测试

1、选择题:以下电路中常用于总线应用的有：
选项：
A:三态门
B:OC门
C:OD门
D:CMOS与非门
答案: 【三态门】
2、选择题:在CMOS逻辑门中，为实现“线与”，应选用：
选项：
A:OC门
B:OD门
C:异或门
D:与非门
答案: 【OD门】
3、选择题:标准CMOS电路74HC系列的电源电压值是：
选项：
A:2V～6V
B:3V～18V
C:2V～5.5V
D:4.75V～5.25V
答案: 【2V～6V】
4、选择题:CMOS数字集成电路与TTL数字集成电路相比突出的优点是：
选项：
A:微功耗
B:高速度
C:高抗干扰能力
D:电源范围宽
答案: 【微功耗 ;
高抗干扰能力;
电源范围宽】
5、选择题:对于TTL与非门闲置输入端的处理，可以：
选项：
A:接电源
B:通过电阻3kΩ接电源
C:接地
D:与有用输入端并联
答案: 【接电源 ;
通过电阻3kΩ接电源;
与有用输入端并联】
6、选择题:三态门输出高阻状态时，正确的说法是：
选项：
A:用电压表测量指针不动
B:相当于悬空
C:电压不高不低
D:测量电阻指针不动
答案: 【用电压表测量指针不动;
相当于悬空;
测量电阻指针不动】
7、选择题:CMOS电路OD门（漏极开路门）的输出端可以直接相连，实现线与。
选项：
A:对
B:错
答案: 【对】
8、选择题:集成与非门的扇出系数反映了该与非门带同类负载的能力
选项：
A:对
B:错
答案: 【对】
9、选择题:对CMOS与非门电路，其多余输入端正确的处理方法是
选项：
A:通过大电阻接地
B:悬空
C:通过小电阻接地
D:通过电阻接电源
答案: 【通过电阻接电源】
10、选择题:在不影响逻辑功能的情况下，CMOS或非门的多余端可：
选项：
A:接高电平
B:接低电平
C:悬空
D:不确定
答案: 【接低电平】

第四章 章节测试

1、选择题:下列不属于组合逻辑电路的是 。
选项：
A:编码器
B:译码器
C:全加器
D:计数器
答案: 【计数器】
2、选择题:数据分配器的作用相当于       。
选项：
A:
双刀双掷开关
B:
多输入单刀多掷开关
C:
多输出单刀多掷开关
答案: 【
多输出单刀多掷开关
】
3、选择题:16位输入的二进制编码器，其输出二进制代码位数有 位。
选项：
A:256
B:128
C:4
D:3
答案: 【4】
4、选择题:组合逻辑电路任意时刻的稳态输出，与输入信号作用前电路原来状态有关。
选项：
A:对
B:错
答案: 【错】
5、选择题:译码器、数据选择器都可以用来实现逻辑函数。
选项：
A:对
B:错
答案: 【对】
6、选择题:在两个1位二进制数相加时，考虑低位进位的相加，称为半加器。
选项：
A:对
B:错
答案: 【错】
7、选择题:用一位数值比较器设计多位数值比较器的原则：当高位（A1、B1）不相等时，两数的比较结果由 位比较的结果决定
选项：
A:高位
B:低位
C:最高位
D:最低位
答案: 【高位】

第五章 章节测试

1、选择题:锁存器和触发器都是双稳态电路。
选项：
A:对
B:错
答案: 【对】
2、选择题:锁存器是一种对脉冲敏感的存储章电路。
选项：
A:对
B:错
答案: 【错】
3、选择题:上升沿Ｄ触发器在输入Ｄ=１时，输入时钟脉冲ＣＰ上升沿后，触发器只能翻到１状态。
选项：
A:对
B:错
答案: 【对】
4、选择题:时序电路的输出状态仅与此刻输入变量有关。
选项：
A:对
B:错
答案: 【错】
5、选择题: N个触发器可以构成能寄存 位二进制数码的寄存器。
选项：
A:N-1
B:N
C:N+1
D:2N
答案: 【N】
6、选择题:对于T触发器，若现态Qn=0，欲使次态Qn+1=1，应使输入T= 。
选项：
A:1
B:0
C:Q
答案: 【Q】
7、选择题:或非门构成的基本RS锁存器的输入S=1、R=0，当输入S变为0时，触发器的输出将会 。
选项：
A:置1
B:置0
C:保持
D:不确定
答案: 【保持】
8、选择题:满足特性方程   的触发器称为             。
选项：
A:
D触发器
B:
JK触发器
C:
T触发器
D:
T/触发器
答案: 【
T/触发器
】
9、选择题:为实现将JK触发器转换为D触发器，应使       。
选项：
A:

B:

C:
J=K=D
答案: 【

】
10、选择题:欲使JK触发器按Qn+1=0工作，可使JK触发器的输入端     。
选项：
A:
J=K=1
B:
J=K=Q
C:
J= K=0
答案: 【
J=K=Q
】

第六章 章节测试

1、选择题:下列逻辑电路中,不属于时序逻辑电路的是（）
选项：
A:寄存器
B:计数器
C:移位寄存器
D:译码器
答案: 【译码器】
2、选择题:用5只触发器组成计数器，其最大计数模为( )
选项：
A:5
B:10
C:25
D:32
答案: 【32】
3、选择题:使用74161异步清零功能实现13进制计数器，应在( )状态清零。
选项：
A:1100
B:1101
C:1011
D:1110
答案: 【1101】
4、选择题:用触发器设计一个20进制的计数器，至少需要( )个触发器。
选项：
A:3
B:4
C:5
D:6
答案: 【5】
5、选择题:3个触发器可以构成能寄存（ ）位二进制数码的寄存器。
选项：
A:3
B:6
C:8
D:9
答案: 【3】
6、选择题: 一个4位的二进制加计数器，由0000状态开始，经过10个时钟脉冲后，此计数器的状态为( )
选项：
A:1001
B:1010
C:1011
D:1100
答案: 【1010】
7、选择题:使用74161同步置数功能实现12进制计数器，计数器从0000状态开始计数，应在( )状态完成置数。
选项：
A:1011
B:1100
C:1101
D:1110
答案: 【1011】
8、选择题:米利型时序逻辑电路的输出是( )
选项：
A:只与输入有关
B:只与电路当前状态有关
C:与输入和电路当前状态均有关
D:与输入和电路当前状态均无关
答案: 【与输入和电路当前状态均有关】

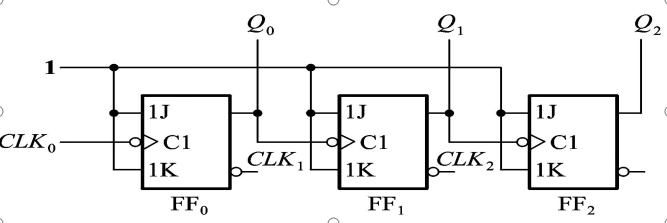

9、选择题:如图所示时序逻辑电路，实现的逻辑功能为（ ）


选项：
A:
3位异步二进制加计数器
B:
3位异步二进制减计数器
C:
3位同步二进制加计数器
D:
3位同步二进制减计数器
答案: 【
3位异步二进制加计数器
】
10、选择题:同步时序电路的是指由相同类型的触发器组成的时序逻辑电路。
选项：
A:对
B:错
答案: 【错】

第七章 章节测试

1、选择题:RAM的扩展可分为字长、字数扩展两种。
选项：
A:对
B:错
答案: 【对】
2、选择题:一个容量为1K×8的存储器有       个存储元。
选项：
A:
8
B:
8K
C:
800
D:
8000
答案: 【
8K
】
3、选择题:可编程ROM分为PROM、EPROM和EEPROM。
选项：
A:对
B:错
答案: 【对】
4、选择题:RAM分为固定RAM和可编程RAM。
选项：
A:对
B:错
答案: 【错】
5、选择题:ROM和RAM掉电数据不丢失。
选项：
A:对
B:错
答案: 【错】
6、选择题:已知某静态RAM芯片的存储容量为32K×8位，它有 条地址线。
选项：
A:32
B:10
C:15
D:16
答案: 【15】
7、选择题:随机存取存储器具有 功能。
选项：
A:只读
B:只写
C:读写
D:不可读写
答案: 【读写】

第八章 章节测试

1、选择题:555定时器构成的多谐振荡器、单稳态触发器和施密特触发器均含有RC电路。
选项：
A:对
B:错
答案: 【错】
2、选择题:施密特触发器电路具有两个稳态，而多谐振荡器电路没有稳态。
选项：
A:对
B:错
答案: 【对】
3、选择题:能实现脉冲幅度鉴别功能的电路是 。
选项：
A:多谐振荡器
B:施密特触发器
C:单稳态触发器
D:二进制计数器
答案: 【施密特触发器】
4、选择题:单稳态触发器的暂稳态维持时间tw与 有关。
选项：
A:触发脉冲宽度
B:电源电压
C:门电路阈值电压
D:外接电阻R、C
答案: 【门电路阈值电压;
外接电阻R、C 】
5、选择题:下列电路中无需外加触发信号就能自动产生方波信号的电路是 。
选项：
A:多谐振荡器
B:施密特触发器
C:单稳态触发器
D:RS触发器
答案: 【多谐振荡器】
6、选择题:多谐振荡电路与单稳态触发电路的区别之一是 。
选项：
A:前者有2个稳态，后者只有1个稳态
B:前者没有稳态，后者有2个稳态
C:前者没有稳态，后者只有1个稳态
D:两者均只有1个稳态，但后者的稳态需要一定的外界信号维持
答案: 【前者没有稳态，后者只有1个稳态】
7、选择题:用555定时器组成施密特触发器，电源电压10V，控制电压输入端悬空，则回差电压为 。
选项：
A:3.33V
B:5V
C:6.66V
D:10V
答案: 【3.33V】
8、选择题:用555定时器外加电阻、电容组成的单稳态触发器其脉冲宽度Tw= 。
选项：
A:0.7RC
B:1.1RC
C:1.43RC
D:RC
答案: 【1.1RC】
9、选择题:石英晶体组成的多谐振荡器的振荡频率稳定且频率范围宽。
选项：
A:对
B:错
答案: 【对】
10、选择题:555定时器是一种数字集成电路，只能用于处理数字信号。
选项：
A:对
B:错
答案: 【错】

第九章 章节测试

1、选择题:D/A转换器的功能是把数字信号转换成模拟信号
选项：
A:对
B:错
答案: 【对】
2、选择题:若4位倒T形电阻网络D/A转换器，输入数字量0010时对应的输出电压为0.2V，则输入数字量为1010时，输出电压应为（ ）。
选项：
A:0.1V
B:0.5V
C:1V
D:2V
答案: 【1V】
3、选择题:有一个6位D/A转换器，设满量程输出为6.3V，输入数字量为110111，则输出模拟电压为（ ）。
选项：
A:5.5V
B:5.8V
C:6V
D:6.3V
答案: 【5.5V】
4、选择题:在进行A/D转换时，必须将取样电压表示为某一最小单位的整数倍，这个转化过程称为（ ）。
选项：
A:取样
B:保持
C:量化
D:编码
答案: 【量化】
5、选择题:若4位倒T形电阻网络D/A转换器，输入数字量0001时对应的输出电压为0.1V，则输出电压为1.2 V时，输入数字量应为（ ）。
选项：
A:1001
B:1010
C:1011
D:1100
答案: 【1100】
6、选择题:为使采样输出信号不失真地代表输入模拟信号，采样频率fs和输入模拟信号的最高频率fimax的关系是（ ）。
选项：
A:fs≥fimax
B:fs≤fimax
C:fs≥2fimax
D:fs≤2fimax
答案: 【fs≥2fimax】
7、选择题:如果要将一个最大幅值为5.1V的模拟信号转换为数字信号，要求模拟信号每变化20mV能使数字信号最低位发生变化，那么应选用（ ）位的A/D转换器。
选项：
A:4
B:5
C:6
D:8
答案: 【8】
8、选择题:对于一个D/A转换器，若要求其转换分辨率达到0.4%，问应采用（ ）位的D/A。
选项：
A:6
B:7
C:8
D:9
答案: 【8】
9、选择题:并行比较型、逐次比较型和双积分型三种A/D转换器中，转换速度最高的为双积分型。
选项：
A:对
B:错
答案: 【错】
10、选择题:A/D转换过程中，将输入模拟量转换为在时间上离散的模拟量的过程称为（ ）。
选项：
A:取样
B:保持
C:量化
D:编码
答案: 【取样】[/$]
