2021知到答案 数字电子技术(山东工商学院) 智慧树网课章节测试答案

第一章 章节测试

1、选择题:工作信号是模拟信号的电路称为数字电路。
选项:
A:对
B:错
答案: 【
2、选择题:将二进制数转换成十进制数。(1100100)二进制=(       )十进制
选项:
A:100
B:196
C:98
D:94
答案: 【100

3、选择题:将十六进制数转换成二进制数。(  )十六进制=(11001101)二进制
选项:
A:11001110
B:11001101
C:10111101
D:10111110
答案: 【11001101
4、选择题:二进制数减法运算,0110-0101= 0001。
选项:
A:对
B:错
答案: 【
5、选择题:逻辑代数有三个重要的运算规则,不是三规则的是(        )
选项:
A:代入规则
B:反演规则
C:对偶规则
D:对等规则
答案: 【对等规则
6、选择题:捕获11.png=1
选项:
A:对
B:错
答案: 【
7、选择题:已知真值表如右表所示,输入变量A、B,输出变量F;写出与真值表对应的逻辑函数表达式(         )

A B F
0 0 1
0 1 1
1 0 1
1 1 0

选项:
A:
021知到答案
B:021知到答案
C:021知到答案
D:021知到答案
答案: 【021知到答案
;
021知到答案

8、选择题:化简,  捕获77.png  =(       )。
选项:
A:1
B:C
C:B
D:BA
答案: 【B
9、选择题:化简捕获99.png  =(       )。
选项:
A:
B:021知到答案
C:021知到答案
D:021知到答案
答案: 【021知到答案

第二章 章节测试

1、选择题:组合逻辑电路的输出不仅仅与此刻电路的输入状态有关,还与电路过去的状态相关,电路中具有反馈环节,电路具有记忆存储功能。
选项:
A:对
B:错
答案: 【】[$]
2、选择题:组合逻辑电路的设计步骤一般为(         )
选项:
A:将实际逻辑选择题抽象成真值表
B:根据真值表写逻辑表达式,并化成最简式
C:选定门电路的类型和型号,按照门电路类型和型号变换逻辑表达式
D:根据逻辑表达式画出逻辑电路图
答案: 【将实际逻辑选择题抽象成真值表;
根据真值表写逻辑表达式,并化成最简式;
选定门电路的类型和型号,按照门电路类型和型号变换逻辑表达式;
根据逻辑表达式画出逻辑电路图

3、选择题:优先编码器可同时输入多个信号,但是只对优先级别最高的输入信号进行编码并输出
选项:
A:对
B:错
答案: 【
4、选择题:普通编码器要求任何时刻只能有一个输入信号。现有4个输入信号X3,X2,X1,X0,需要2位二进制数A1,A0进行编码。功能表如右表所示,写出普通编码器输出变量逻辑表达式(          )。

X3 X2 X1 X0 A1 A0
0 0 0 1 0 0
0 0 1 0 0 1
0 1 0 0 1 0
1 0 0 0 1 1

选项:
A:A1=X3
B:A1=X3+X2
C:A0=X3+X1
D:A1=A0
答案: 【A1=X3+X2;
A0=X3+X1

5、选择题:输入是3位数的二进制译码器输出8种状态。
选项:
A:对
B:错
答案: 【

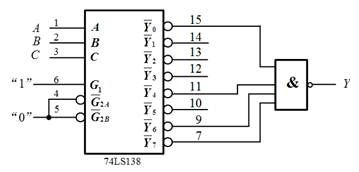

6、选择题:译码器的应用主要有地址分配、数据分配以及实现组合逻辑函数;右图所示译码器电路,其实现的函数是(      )。捕获106.png
选项:
A:021知到答案
B:021知到答案
C:021知到答案
D:021知到答案
答案: 【021知到答案

7、选择题:对于4选1数据选择器,数据选择线为A1A0二条线,输入数据线为D0D1D2D3四条数据线;输出Y的表达式如下:      捕获115.png

A1A0=01D0D1D2D3=0101时,Y=1
选项:
A:对
B:错
答案: 【

8、选择题:74LS151是8选1数据选择器,按右图连接电路,输出Y可以实现函数是(     )。捕获120.png
选项:
A:021知到答案
B:021知到答案
C:021知到答案
D:021知到答案
答案: 【021知到答案

9、选择题:串行进位加法器运算速度比先行进位加法器慢。
选项:
A:对
B:错
答案: 【
10、选择题:竞争冒险现象是由于逻辑门电路传输延迟时间引起的。
选项:
A:对
B:错
答案: 【

第三章 章节测试

1、选择题:竞争冒险现象是由于逻辑门电路传输延迟时间引起的。
选项:
A:对
B:错
答案: 【
2、选择题:按触发方式的不同,可以将触发器分为电平触发、脉冲触发和( )三种基本类型。
选项:
A:边沿触发
B:RS触发器
C:JK触发器
D:D触发器
答案: 【边沿触发
3、选择题:如图所示是电平触发的RS触发器,只有在CP为高电平时,触发器的输出才可以按照输入信号置成相应的状态。( )
选项:
A:对
B:错
答案: 【
4、选择题:如图所示是电平触发的RS触发器,当CP=1,输入S=0、R=1时,功能特性是( )。
选项:
A:保持
B:复位
C:置位
D:不允许出现
答案: 【复位
5、选择题:如图所示是脉冲触发的触发器,它是由两个时钟信号相反的电平触发的触发器组成。( )
选项:
A:对
B:错
答案: 【
6、选择题:如图所示是脉冲触发的触发器,触发器输出状态的变化发生在CP信号为( )的时候。
选项:
A:上升沿
B:高电平
C:下降沿
D:低电平
答案: 【下降沿
7、选择题:如图所示是主从JK触发器,J=K=1时,触发器的功能特性是( )。
选项:
A:保持
B:复位
C:置位
D:翻转
答案: 【翻转
8、选择题:对于边沿触发的触发器来说,其次态仅取决于CP信号为高电平或低电平期间输入端的逻辑状态。( )
选项:
A:对
B:错
答案: 【
9、选择题:抗干扰能力最强的触发器是( )。
选项:
A:电平触发的触发器
B:脉冲触发的触发器
C:边沿触发的触发器
D:三种一样
答案: 【边沿触发的触发器
10、选择题:把JK触发器的J、K端都接高电平,可以转换为T’触发器。( )
选项:
A:对
B:错
答案: 【

第四章 章节测试

1、选择题:数字电路分为组合逻辑电路和时序逻辑电路两大类。在时序逻辑电路中,输出由此刻的输入和电路原来的状态共同决定。( )
选项:
A:对
B:错
答案: 【
2、选择题:时序电路的逻辑功能可以用( )来描述。
选项:
A:驱动方程
B:状态方程
C:输出方程
答案: 【驱动方程;
状态方程;
输出方程

3、选择题:如图所示的电路属于( )。
选项:
A:组合逻辑电路
B:同步时序逻辑电路
C:异步时序逻辑电路
答案: 【异步时序逻辑电路
4、选择题:74LS373的输入信号被锁存是发生在LE为(   )时。
选项:
A:高电平
B:低电平
C:高电压
D:低电压
答案: 【低电平
5、选择题:移位寄存器具有( )功能
选项:
A:寄存
B:数据并入并出
C:数据串入并出
D:译码
答案: 【寄存;
数据并入并出;
数据串入并出

6、选择题:74LS163是( )进制的加法计数器。
选项:
A:十六进制
B:八进制
C:十进制
答案: 【十六进制
7、选择题:74LS160的清零端是(    )控制方式。
选项:
A:同步
B:异步
C:先同步后异步
D:先异步后同步
答案: 【异步
8、选择题:使用清零法用74LS163实现十进制计数,应在计数状态到( )时,等下一个脉冲到来后清零。
选项:
A:1001
B:1010
C:1011
答案: 【1001
9、选择题:使用清零法用74LS160实现八进制计数,应在计数状态到( )时清零。
选项:
A:0111
B:1000
C:1001
答案: 【1000
10、选择题:最少可以用( )片74LS160连接成百进制的计数器。
选项:
A:2
B:3
C:4
答案: 【2
11、选择题:从状态图中可以看出电路共有4个状态,那么就要选用( )个触发器。
选项:
A:1
B:2
C:3
D:4
答案: 【2
12、选择题:用JK触发器构成异步五进制加法计数器,需要4个触发器。
选项:
A:对
B:错
答案: 【

第五章 章节测试

1、选择题:下列各电路,具有脉冲幅度鉴别作用的电路是( )
选项:
A:单稳态触发器
B:施密特触发器
C:多谐振荡器
D:双稳态触发器
答案: 【施密特触发器
2、选择题:由555定时器构成的施密特触发器, 改变控制电压VCO 时, 则 (      )
选项:
A:改变输出UO的幅值
B:改变低电平UOL的数值
C:改变高电平UOH的数值
D:改变回差电压 ΔUT
答案: 【改变回差电压 ΔUT
3、选择题:由555定时器构成的单稳态触发器,若电源电压为VCC =+6V,则当暂稳态结束时,定时电容C上的电压 uC 为 (    )。
选项:
A:6V
B:0V
C:2V
D:4V
答案: 【4V
4、选择题:由555定时器构成的多谐振荡器如图所示,其占空比的取值范围为( )image.png
选项:
A:1/2< q < 1
B:0 < q < 1
C:1/2> q > 1
D:1/2 ≤ q ≤1
答案: 【1/2< q < 1
5、选择题:由555定时器构成的多谐振荡器,可降低频率的方法是   (   )
选项:
A:增大电阻或电容
B:减小电阻或电容
C:降低电源电压
D:提高电源电压
答案: 【增大电阻或电容
6、选择题:在DAC数模转换电路中,数字量的位数越多,分辨输出最小电压的能力(  )
选项:
A:越稳定
B:越弱
C:越强
D:没关系
答案: 【越强
7、选择题:在DAC数模转换电路中,当输入数据全部为“1”时,输出电压(  )
选项:
A:接近基准电压
B:接近0
C:等于基准电压
D:等于0
答案: 【接近基准电压
8、选择题:ADC模数转换器的转换过程通过(  )几个步骤完成。
选项:
A:采样
B:保持
C:量化
D:编码
答案: 【采样;
保持 ;
量化;
编码

9、选择题:3位二进制并行比较型ADC转换器量化电压值为( )个基准电压。
选项:
A:1/15
B:2/15
C:3/15
D:4/15
答案: 【2/15
10、选择题:并行ADC转换器的精度主要与(   )有关
选项:
A:量化电平的划分
B:电阻精度
C:参考电压稳定性
D:电压比较器的灵敏度
答案: 【量化电平的划分

第六章 章节测试

1、选择题:请判断以下哪个电路不是时序逻辑电路
选项:
A:计数器
B:寄存器
C:译码器
D:触发器
答案: 【译码器
2、选择题:属于组合逻辑电路的部件是
选项:
A:编码器
B:寄存器
C:触发器
D:计数器
答案: 【编码器
3、选择题:组合逻辑电路
选项:
A:有记忆功能
B:无记忆功能
C:有时有,有时没有
D:要根据电路确定
答案: 【无记忆功能
4、选择题:晶振为32768 Hz,通过CD4060十三分频后可获得
多少赫兹的脉冲输出

选项:
A:1Hz
B:2Hz
C:4Hz
D:8Hz
答案: 【4Hz
5、选择题:74LS161利用异步清零反馈到/CR端实现十进制,与非门的两个输入端应接74LS161的哪个输出端
选项:
A:Q3Q2
B:Q3Q1
C:Q3Q0
D:Q2Q1
答案: 【Q3Q1
6、选择题:基本逻辑运算有
选项:
A:
B:
C:
D:与非
答案: 【;
;

7、选择题:计数器按CP脉冲的输入方式可分为
选项:
A:同步计数器
B:异步计数器
C:加法计数器
D:减法计数器
答案: 【同步计数器;
异步计数器

8、选择题:1HZ的方波信号经过两次分频后周期为
选项:
A:1s
B:2s
C:4s
D:0.5s
答案: 【4s
9、选择题:计数器置入数据的8,输入端DCBA应接
选项:
A:0001
B:1000
C:1001
D:0111
答案: 【1000
10、选择题:共阴极七段数码管的公共端应接低电平
选项:
A:对
B:错
答案: 【】[/$]
