2021知到答案模拟电子技术基础（山东理工大学版）智慧树网课章节测试答案

第一章章节测试

1、选择题:

电路如图所示，二极管采用硅管，电阻R＝1kΩ，E＝3V,用理想模型求UR的值等于3V

选项：
A:错
B:对
答案: 【对】

2、选择题:

电路如图所示，二极管采用硅管，电阻R＝1kΩ，E＝3V,用理想模型求UR的值等于0V

选项：
A:错
B:对
答案: 【对】

3、选择题:

电路如图所示，二极管采用硅管，电阻R＝1kΩ，E＝3V,硅管的正向导通电压可取0.7V,用恒压降模型求UR的值等于（）V

选项：
A:0
B:1
C:3
D:2
答案: 【0】

4、选择题:

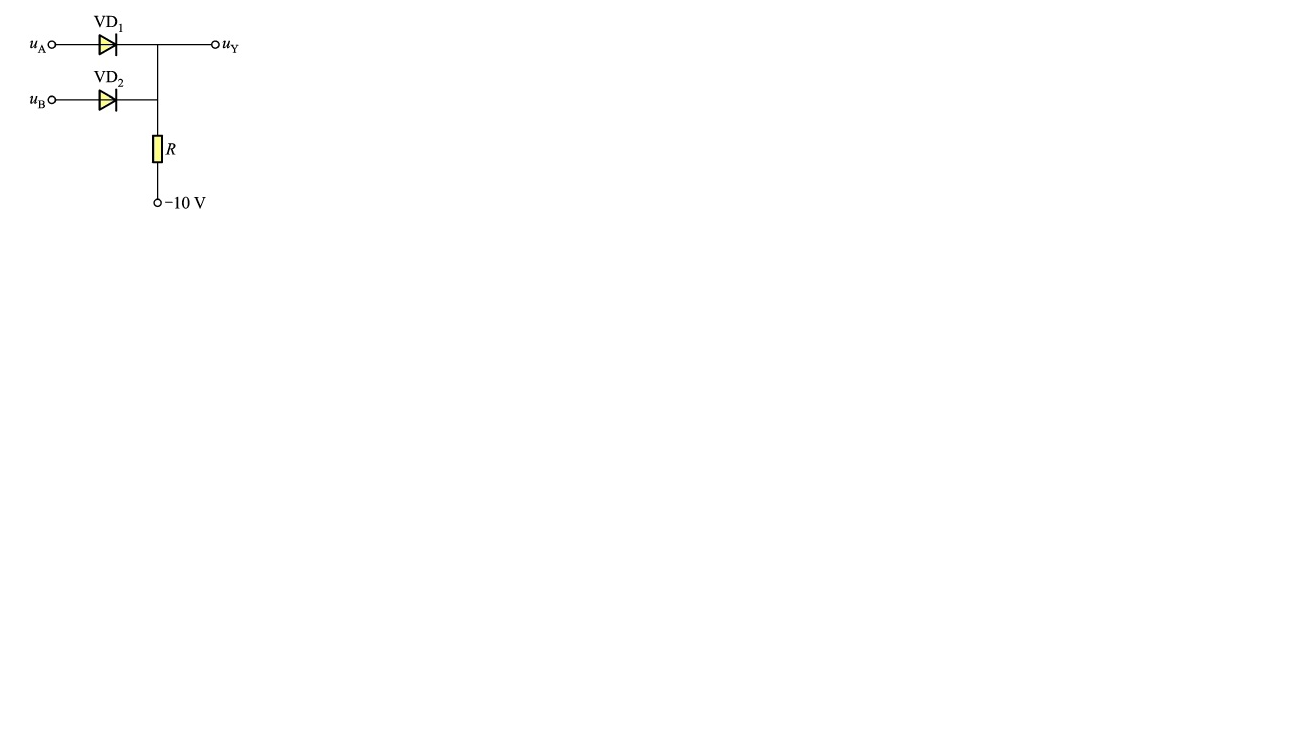

电路如图所示，二极管VD1、VD2用恒压降模型，正向导通电压均为0.7V，假如输入端uA=3V，uB=0V,求uy=（）V

选项：
A:2.4
B:2.1
C:2.3
D:2.2
答案: 【2.3】

5、选择题:电路如图所示，二极管VD1、VD2用恒压降模型，正向导通电压均为0.7V，假如输入端uA=3V，uB=3V,求uy=（）V
选项：
A:2.3
B:2
C:0
D:2.1
答案: 【2.3】

第二章章节测试

1、选择题:共集电极放大电路的电压放大倍数接近于（）
选项：
A:3
B:4
C:1
D:2
答案: 【1】[$]
2、选择题:

共集电极放大电路的输入电阻比较高
选项：
A:错
B:对
答案: 【对】

3、选择题:共集电极放大电路的输出电阻比较低
选项：
A:错
B:对
答案: 【对】
4、选择题:共基极电路的频率响应好，常用作宽带或高频放大电路
选项：
A:对
B:错
答案: 【对】
5、选择题:直接耦合方式不仅可以使缓变信号获得逐级放大，而且便于电路集成化
选项：
A:对
B:错
答案: 【对】

第三章章节测试

1、选择题:N沟道耗尽型MOS管的uGS在一定范围内。
选项：
A:可正可负
B:为正
C:为负
答案: 【可正可负】
2、选择题:N沟道结型场效应管正常工作，应在其栅源之间加正向电压
选项：
A:对
B:错
答案: 【错】
3、选择题:结型场效应管栅源之间的PN结反向偏置，因此，其输入电阻很高。
选项：
A:对
B:错
答案: 【对】
4、选择题:跨导gm与静态工作点Q点的位置有关系，Q点越高，gm越小
选项：
A:错
B:对
答案: 【错】
5、选择题:输入加在栅极和源极间的输入回路，输出加在漏极和源极间的输出回路，这为共源极放大电路。
选项：
A:错
B:对
答案: 【对】

第四章章节测试

1、选择题:两级放大电路的上限频率分别为f1 =100kHz，f2 =500kHz，则放大电路总的上限频率应为（）kHz。
选项：
A:400
B:300
C:100
D:200
答案: 【100】
2、选择题:如两级放大电路下限频率f1=20Hz，f2=120Hz，则放大电路总的下限频率应为（）Hz
选项：
A:120
B:130
C:110
D:140
答案: 【120】
3、选择题:两级放大电路由两个具有相同频率特性的单管放大电路组成，下限频率f=100Hz,则总下限频率为156Hz.
选项：
A:对
B:错
答案: 【对】
4、选择题:直接耦合电路下限频率f=1Hz
选项：
A:错
B:对
答案: 【错】
5、选择题:某放大电路的电压放大倍数为20dB，则该电路的电压放大倍数为（）
选项：
A:15
B:8
C:10
D:5
答案: 【10】

第五章章节测试

1、选择题:同型号的三极管可以复合而不同型号的三极管很难复合
选项：
A:错
B:对
答案: 【错】
2、选择题:复合管准互补对称电路中靠近负载的两个输出管的型号是相同的，目的是这样使用使得电路更容易对称。
选项：
A:错
B:对
答案: 【对】
3、选择题:功率放大电路按输出端与负载的耦合方式的不同，分为变压器耦合方式、无输出变压器（OTL）方式和无输出电容（OCL）方式
选项：
A:对
B:错
答案: 【对】
4、选择题:乙类互补对称功率放大电路的能量转换效率最高是78.5%。
选项：
A:错
B:对
答案: 【对】
5、选择题:饱和失真、截止失真和交越失真都属于非线性失真。
选项：
A:错
B:对
答案: 【对】

第六章章节测试

1、选择题:差动放大电路对共模信号的抑制能力，就是抑制零点漂移的能力
选项：
A:对
B:错
答案: 【对】
2、选择题:差动放大电路对差模信号有放大能力
选项：
A:错
B:对
答案: 【对】
3、选择题:差动放大电路仅对差模信号给予放大，而对共模信号无放大能力
选项：
A:错
B:对
答案: 【对】
4、选择题:长尾式差动放大电路也是一种典型差动放大电路,Re数值愈大，对共模信号（即零点漂移）的抑制能力就愈强
选项：
A:错
B:对
答案: 【对】
5、选择题:长尾式差动放大电路,Re基本上不影响差模信号的放大效果
选项：
A:错
B:对
答案: 【对】

第七章章节测试

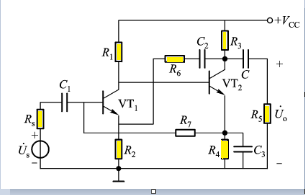

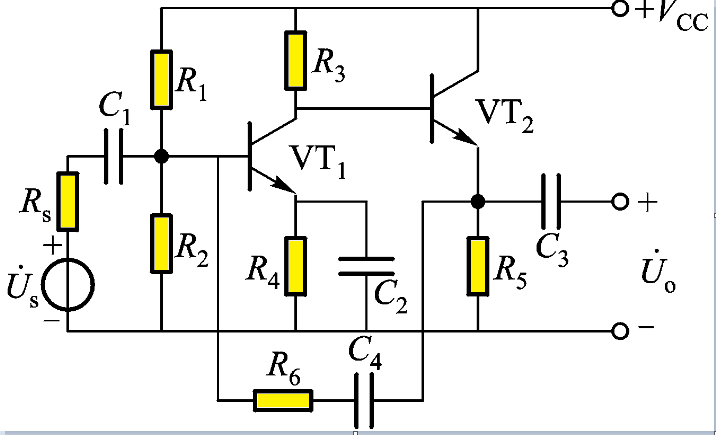

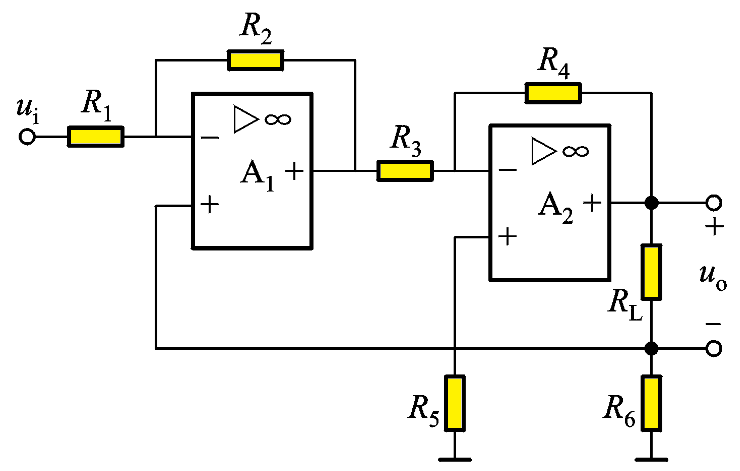

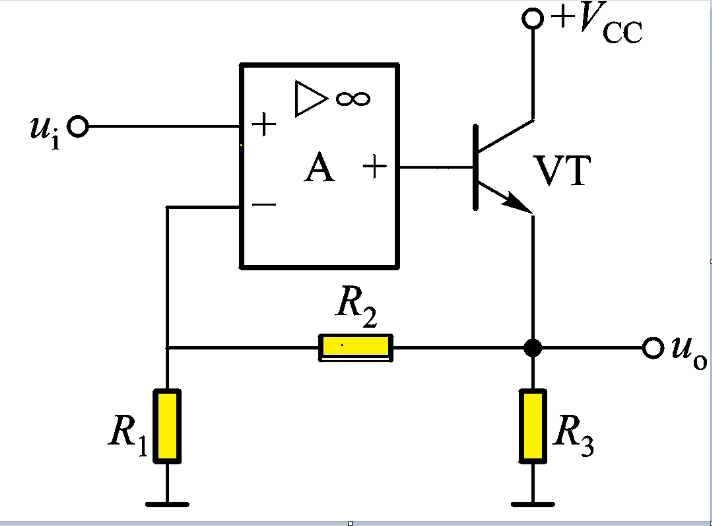

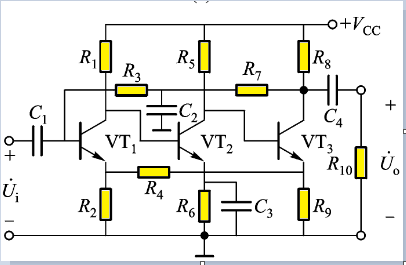

1、选择题:电路如图所示，引入跨级之间的交流负反馈类型（）
选项：
A:并联电压
B:并联电流
C:串联电流
D:串联电压
答案: 【串联电压】
2、选择题:电路如图所示，引入跨级之间的交流负反馈类型（）
选项：
A:并联电压
B:串联电流
C:串联电压
D:并联电流
答案: 【串联电流】
3、选择题:电路如图所示，引入跨级之间的交流负反馈类型（）
选项：
A:串联电流
B:串联电压
C:并联电流
D:并联电压
答案: 【串联电压】
4、选择题:电路如图所示，引入跨级之间的交流负反馈类型（）
选项：
A:串联电流
B:并联电压
C:串联电压
D:并联电流
答案: 【串联电流】
5、选择题:电路如图所示，引入跨级之间的交流负反馈类型（）
选项：
A:并联电压
B:串联电流
C:串联电压
D:并联电流
答案: 【串联电压】

第八章章节测试

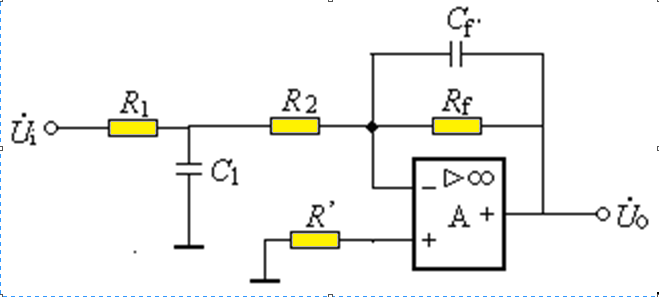

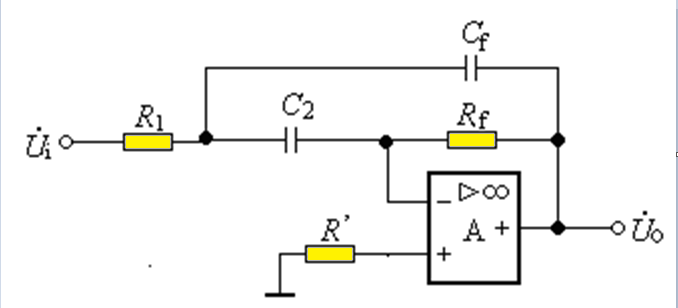

1、选择题:电路如图所示，试指出图示电路属哪种类型的滤波电路
选项：
A:低通
B:带阻
C:高通
D:带通
答案: 【低通】
2、选择题:电路如图所示，试指出图示电路属哪种类型的滤波电路
选项：
A:低通
B:带通
C:高通
D:带阻
答案: 【带通】
3、选择题:同相比例运算电路,电路的输入电阻高，输出电阻很高
选项：
A:错
B:对
答案: 【错】
4、选择题:同相比例运算电路不存在“虚地”现象，该电路存在共模输入电压
选项：
A:对
B:错
答案: 【对】
5、选择题:低通滤波器也叫高频滤波器，其功能是允许低频信号通过而高频信号不能通过
选项：
A:错
B:对
答案: 【对】

第九章章节测试

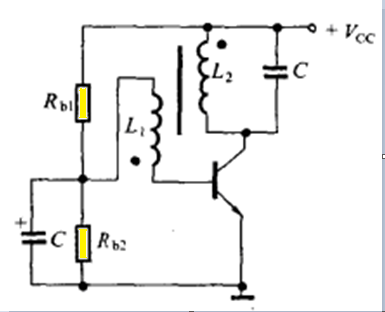

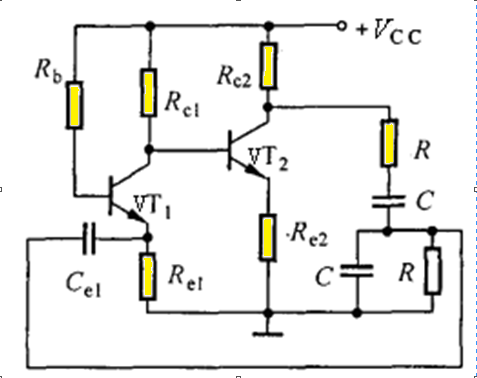

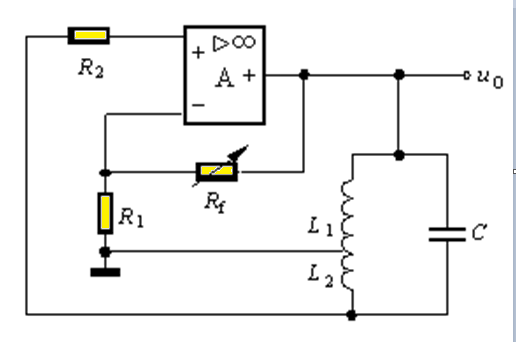

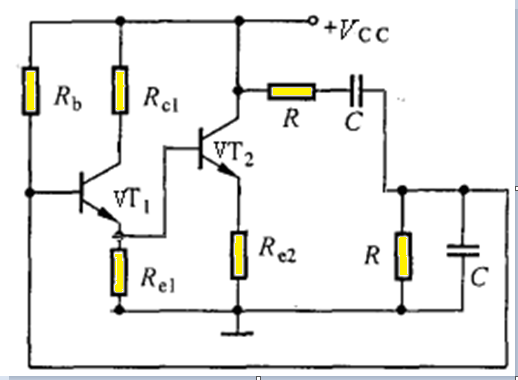

1、选择题:试用相位平衡条件判断如图所示电路能否产生自激振荡
选项：
A:能
B:否
答案: 【否】
2、选择题:试用相位平衡条件判断如图所示电路能否产生自激振荡
选项：
A:否
B:能
答案: 【否】
3、选择题:试用相位平衡条件判断如图所示电路能否产生自激振荡
选项：
A:否
B:能
答案: 【否】
4、选择题:试用相位平衡条件判断如图所示电路能否产生自激振荡
选项：
A:否
B:能
答案: 【否】
5、选择题:试用相位平衡条件判断如图所示电路能否产生自激振荡
选项：
A:否
B:能
答案: 【能】

第十章章节测试

1、选择题:在单相桥式整流、电容滤波电路中，变压器二次侧电压的有效值U2 = 10V，且满足，则输出电压的平均值为
选项：
A:14V
B:12V
C:9V
D:4.5V
答案: 【12V】
2、选择题:在单相桥式整流、电容滤波电路中，变压器二次侧电压的有效值U2 = 10V，且满足，若电容虚焊，则输出电压的平均值为
选项：
A:4.5V
B:10V
C:12V
D:9V
答案: 【9V】
3、选择题:在单相桥式整流电路中，负载上的平均电流值为10A，则二极管的平均电流值为
选项：
A:5A
B:10A
C:9A
D:20A
答案: 【5A】
4、选择题:串联型稳压电路如图所示，已知稳压管VDZ的稳压值UZ＝6V，R1＝200Ω，Rp=100Ω，R2＝200Ω，负载RL=20Ω，则输出电压Uo的调整范围是
选项：
A:15 ～ 20V
B:－15 ～－20V
C:10 ～ 15V
D:－10 ～－15V
答案: 【10 ～ 15V 】

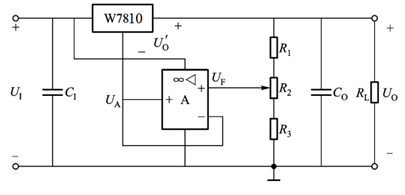

5、选择题:已知R1 = R2 = R3 = 200Ω，并且R2的抽头处于中点，则Uo =
选项：
A:-20V
B:20V
C:10V
D:-10V
答案: 【20V】[/$]
