2021知到答案 模拟电子技术2019秋 智慧树网课章节测试答案

第一章 章节测试

1、选择题:稳压二极管只有工作在(      )区才能够起稳定电压的作用。
选项：
A:正向导通区
B:反向截止区
C:反向击穿区
D:不确定
答案: 【反向击穿区】
2、选择题:已知某晶体管处于放大状态，测得其三个极的电位分别为6V、9V和6.3V，则6V所对应的电极为(      )。
选项：
A:基极
B:集电极
C:发射极
D:不确定
答案: 【发射极】
3、选择题:二极管两端加上正向电压就一定会导通。
选项：
A:对
B:错
答案: 【错】
4、选择题:PNP管放大电路中，UCC的极性为负，说明发射结反偏，集电结正偏。
选项：
A:对
B:错
答案: 【错】
5、选择题:如果晶体管的集电极电流大于它的最大允许电流ICM，则该管立刻被击穿。
选项：
A:对
B:错
答案: 【错】
6、选择题:晶体管工作在截止区的条件是发射结反偏，集电结反偏。
选项：
A:对
B:错
答案: 【对】
7、选择题:二极管若工作在反向击穿区，一定会被击穿。
选项：
A:对
B:错
答案: 【错】
8、选择题:PN结具有电流放大作用。
选项：
A:对
B:错
答案: 【错】
9、选择题:截止状态的三极管，发射结、集电结均加反向偏置电压。
选项：
A:对
B:错
答案: 【对】
10、选择题:在P型半导体中，当温度升高时，自由电子浓度会增加，而空穴浓度保持不变。
选项：
A:对
B:错
答案: 【错】

第二章 章节测试

1、选择题:某多级放大电路由两个参数相同的单级放大电路组成，在组成它的单级放大电路的截止频率处，放大倍数下降了(      )dB 。
选项：
A:0
B:3
C:0.707
D:6
答案: 【6】
2、选择题:某电压放大电路输出端接500Ω负载电阻时输出电压为5V，接1.5kΩ负载电阻时输出电压为7.5V，该放大电路的输出电阻为(      )Ω。
选项：
A:100
B:1000
C:500
D:1100
答案: 【500】
3、选择题:某运算放大器的开环增益为80dB，上限截止频率为8Hz，把它接成同相比例放大电路后电路的放大倍数为100，则此电路的上限截止频率为(      )Hz。
选项：
A:80
B:100
C:800
D:8000
答案: 【800】
4、选择题:计算多级放大电路的增益时，总增益等于每级电路开路增益的积。
选项：
A:对
B:错
答案: 【错】
5、选择题:放大电路的输入电阻越大，从信号源索取的电流就(      )。
选项：
A:越大
B:越小
C:不受影响
D:不确定
答案: 【越小】
6、选择题:放大电路的输出电阻越大，其带负载能力(      )。
选项：
A:越强
B:越弱
C:不受影响
D:不确定
答案: 【越弱】
7、选择题:当信号频率等于放大电路的fL时，放大倍数的值约下降到中频时的(      )。
选项：
A:0.5
B:0.6
C:0.7
D:0.8
答案: 【0.7】
8、选择题:一阶RC低通滤波器中，如果其电阻R增大，则对应的截止频率应(      )。
选项：
A:增大
B:减小
C:不变
D:不确定
答案: 【减小】
9、选择题:一个正弦交流信号通过低通或者高通滤波器后，只是其幅值会发生变化，而相位不受影响。
选项：
A:对
B:错
答案: 【错】
10、选择题:某放大电路在负载开路时的输出电压为10V，接入100Ω负载电阻后输出电压为5V，则该放大电路的输出电阻为(      )Ω。
选项：
A:100
B:0.08
C:0.02
D:50
答案: 【100】

第三章 章节测试

1、选择题:在图示单管共射放大电路中，若上偏置电阻RB1因损坏而断开，则三极管处于(      )。
选项：
A:放大状态
B:饱和状态
C:截止状态
D:状态不定
答案: 【截止状态】[$]
2、选择题:共集电极放大电路又叫做射极偏置电路。
选项：
A:对
B:错
答案: 【错】
3、选择题:共集电极放大电路和共射极放大电路的放大倍数近似相等。
选项：
A:对
B:错
答案: 【错】
4、选择题:在小信号输入的前提下，三极管输入BE之间可以等效为一个(      )。
选项：
A:电压源
B:电流源
C:电阻
D:电容
答案: 【电阻】
5、选择题:在画三极管放大电路的直流通路时，电容应该等效成(      )。
选项：
A:电压源
B:电流源
C:开路
D:短路
答案: 【开路】
6、选择题:在画三极管放大电路的小信号等效电路时，直流电压源Vcc应等效成接地。
选项：
A:对
B:错
答案: 【对】
7、选择题:共射极放大电路中，若输入信号过大，可能出现(      )失真。
选项：
A:交越
B:饱和
C:截止
D:线性
答案: 【饱和;
截止】
8、选择题:固定偏置的共射极放大电路，当用直流电压表测得UCE≈0时，可能是因为(      )。
选项：
A:RB开路
B:RB短路
C:RB很小
D:RC短路
答案: 【RB很小】
9、选择题:共射极放大电路中，基极电流增大，则集电极电流一定随之增大。
选项：
A:对
B:错
答案: 【错】
10、选择题:固定偏置的共射极放大电路中，若集电极电阻RC短路，则该电路不再具有正常的电压放大能力。
选项：
A:对
B:错
答案: 【对】

第四章 章节测试

1、选择题:用恒流源取代长尾式差分放大电路中的发射极电阻Re，将使电路的(      )。
选项：
A:
差模放大倍数数值增大则(      )。
B:共模放大倍数数值增大
C:抑制共模信号能力增强
D:差模输入电阻增大
E:差模输入电阻减小
答案: 【抑制共模信号能力增强】
2、选择题:差动放大电路抑制漂移的效果取决于(      )。
选项：
A:两个晶体管的静态工作点
B:两个晶体管的对称程度
C:各个晶体管的零点漂移
D:两个晶体管的放大倍数
答案: 【两个晶体管的对称程度
】
3、选择题:差动放大电路放大的是(      )。
选项：
A:两个输入信号之和
B:两个输入信号之差
C:直流信号
D:交流信号
答案: 【两个输入信号之差
】
4、选择题:集成运算放大器内部各级放大电路之间一般使用(      )耦合方式。
选项：
A:直接
B:阻容
C:变压器
D:光电
答案: 【直接】
5、选择题:镜像电流源中的两个三极管一般工作在(      )状态。
选项：
A:放大
B:饱和
C:截止
D:倒置
答案: 【放大】
6、选择题:运放工作在线性工作区的分析依据是虚短和虚断。
选项：
A:对
B:错
答案: 【对】
7、选择题:运放想要工作在线性区，必须引入(      )。
选项：
A:正反馈
B:负反馈
C:无反馈
D:反馈
答案: 【负反馈】
8、选择题:差动放大电路采用了对称的电路结构，这样做是因为可以提高放大倍数。
选项：
A:对
B:错
答案: 【错】
9、选择题:由于集成工艺的限制，集成运放内部各级放大电路之间一般都采用直接耦合方式。
选项：
A:对
B:错
答案: 【对】
10、选择题:集成运算放大器工作在非线性区时虚短的概念应然成立。
选项：
A:对
B:错
答案: 【错】

第五章 章节测试

1、选择题:电路如图所示，其反馈类型为(      )。
选项：
A:电压串联负反馈
B:电压并联负反馈
C:电流串联负反馈
D:电流并联负反馈
答案: 【电流串联负反馈】
2、选择题:电路中存在的反馈为(      )。
选项：
A:电压串联负反馈
B:电压并联负反馈
C:电流串联负反馈
D:电流并联负反馈
答案: 【电压并联负反馈】
3、选择题:若要提高放大电路的输入电阻和稳定输出电流，需要引入的反馈类型是(      )。
选项：
A:电压串联负反馈
B:电压并联负反馈
C:电流串联负反馈
D:电流并联负反馈
答案: 【电流串联负反馈】
4、选择题:若要稳定输出电压，应引入(      )负反馈。
选项：
A:串联
B:并联
C:电压
D:电流
答案: 【电压
】
5、选择题:在放大电路中，为了稳定静态工作点，应该引入(      )。
选项：
A:交直流负反馈
B:直流负反馈
C:交流负反馈
D:交流正反馈
答案: 【直流负反馈】
6、选择题:在放大电路的输入量保持不变的情况下，若引入反馈后(      )，则说明引入的是负反馈。
选项：
A:输入量增大
B:输入量减小
C:输出量增加
D:反馈量减小
答案: 【输入量减小】
7、选择题:某放大电路引入了电流串联负反馈，则该反馈会使电路的输出电阻变小并可稳定输出电流。
选项：
A:对
B:错
答案: 【错】
8、选择题:温度升高时，若希望稳定放大电路的静态工作点，应当引入(      )反馈。
选项：
A:交流
B:直流
C:电压
D:串联
答案: 【直流】
9、选择题:一般情况下，放大电路的增益上升，其通频带就会(      )。
选项：
A:变宽
B:变窄
C:不变
D:不确定
答案: 【变窄】
10、选择题:闭环的放大电路是指具有反馈通路。
选项：
A:对
B:错
答案: 【对】

第六章 章节测试

1、选择题:电路如图，其输出与输入电压的关系(      )。
选项：
A:积分关系
B:微分关系
C:指数关系
D:对数关系
答案: 【微分关系】
2、选择题:某传输线同时传输不同频率的信号，如果想提取其中的5000Hz的信号，应选用(      )。
选项：
A:低通滤波
B:高通滤波
C:带通滤波
D:带阻滤波
答案: 【带通滤波】
3、选择题:电路如图。已知R1=22kΩ，R2=66kΩ，其闭环电压放大倍数为(      )。
选项：
A:2
B:3
C:4
D:5
答案: 【4】
4、选择题:反相比例运算电路的反馈类型是(      )。
选项：
A:电压并联负反馈
B:电压串联负反馈
C:电流并联负反馈
D:电流串联负反馈
答案: 【电压并联负反馈】
5、选择题:集成运算放大器工作在线性区时的特点是(      )。
选项：
A:u+=u-     i+=i-
B:u+=u-    i+=i-=0
C:u+=u-=0   i+=i-
D:u+=u-=0   i+=i-=0
答案: 【u+=u-    i+=i-=0】
6、选择题:电路如图所示，R1=R2=R3=RL，则输出电压uo为(      )。
选项：
A:uo=ui
B:uo=2ui
C:uo=3ui
D:uo=-ui
答案: 【uo=2ui】
7、选择题:电路如图所示，R1=R2=R3=R5=10KΩ，R4=20KΩ，输出电压uo为(      )。
选项：
A:ui1+ui2
B:2ui1+ui2
C:ui1+2ui2
D:-(ui1+ui2)
答案: 【ui1+ui2
】
8、选择题:要实现运算关系：y=-0.1×1-0.2×2-0.3×3，应该选用反相求和电路。
选项：
A:对
B:错
答案: 【对】
9、选择题:从输入信号中取出低于5kHz的信号应选用高通滤波器。
选项：
A:对
B:错
答案: 【错】
10、选择题:滤波器的通带都比阻带宽。
选项：
A:对
B:错
答案: 【错】

第七章 章节测试

1、选择题:RC串并联网络在f=f0=1/2πRC时，电路呈(      )。
选项：
A:感性
B:容性
C:阻性
D:其它选项都不对
答案: 【阻性】
2、选择题:LC正弦波振荡电路中LC并联电路的作用是(      )。
选项：
A:保证电路满足相位平衡条件
B:提高放大器的放大倍数
C:使振荡器产生单一频率的正弦波
D:保证放大器满足幅值条件
答案: 【使振荡器产生单一频率的正弦波】
3、选择题:RC串并联正弦波振荡电路的起振条件是，放大器的放大倍数Au＞(      )。
选项：
A:1/3
B:3
C:1/2
D:2
答案: 【3
】
4、选择题:非正弦波振荡电路的振荡条件是AF=1。
选项：
A:对
B:错
答案: 【错】
5、选择题:对于电压比较器，当同相输入端电压大于反相输入端电压时，输出(      )电平。
选项：
A:高
B:低
C:随机
D:零
答案: 【高】
6、选择题:某迟滞比较器，当输入电压信号增大到4V输出信号负跳变，当输入信号减小到-2V时发生正跳变，则该迟滞比较器的回差电压是(      )。
选项：
A:4V
B:-2V
C:6V
D:-6V
答案: 【6V】
7、选择题:一过零比较器的输入信号接在反相端，另一过零比较器的输入信号接在同相端，则两者的(      )。
选项：
A:传输特性相同
B:传输特性不同，但门限电压相同
C:传输特性和门限电压都不同
D:传输特性和门限电压都相同
答案: 【传输特性不同，但门限电压相同】
8、选择题:电路如图所示。输出uo的波形为(      )。
选项：
A:正弦波
B:方波
C:三角波
D:锯齿波
答案: 【方波】
9、选择题:RC移相式正弦波振荡电路中，至少需要(      )级一阶RC移相电路才可能实现正弦波振荡输出。
选项：
A:1
B:2
C:3
D:4
答案: 【3】
10、选择题:某迟滞比较器和某窗口比较器的两个门限电压相同，为±2V，当输入幅值为5V的单频正弦波信号时，它们的输出波形形状相同。
选项：
A:对
B:错
答案: 【错】

第八章 章节测试

1、选择题:功率放大电路的转换效率是指(      ) 。
选项：
A:输出功率与晶体管所消耗的功率之比
B:最大输出功率与电源提供的平均功率之比
C:晶体管所消耗的功率与电源提供的平均功率之比
D:最大输出功率与与晶体管所消耗的功率之比
答案: 【最大输出功率与电源提供的平均功率之比】
2、选择题:在OCL乙类功放电路中，若最大输出功率为1W，则电路中功放管的集电极最大功耗约为(      ) 。
选项：
A:1W
B:0.5W
C:0.2W
D:0.4W
答案: 【0.2W
】

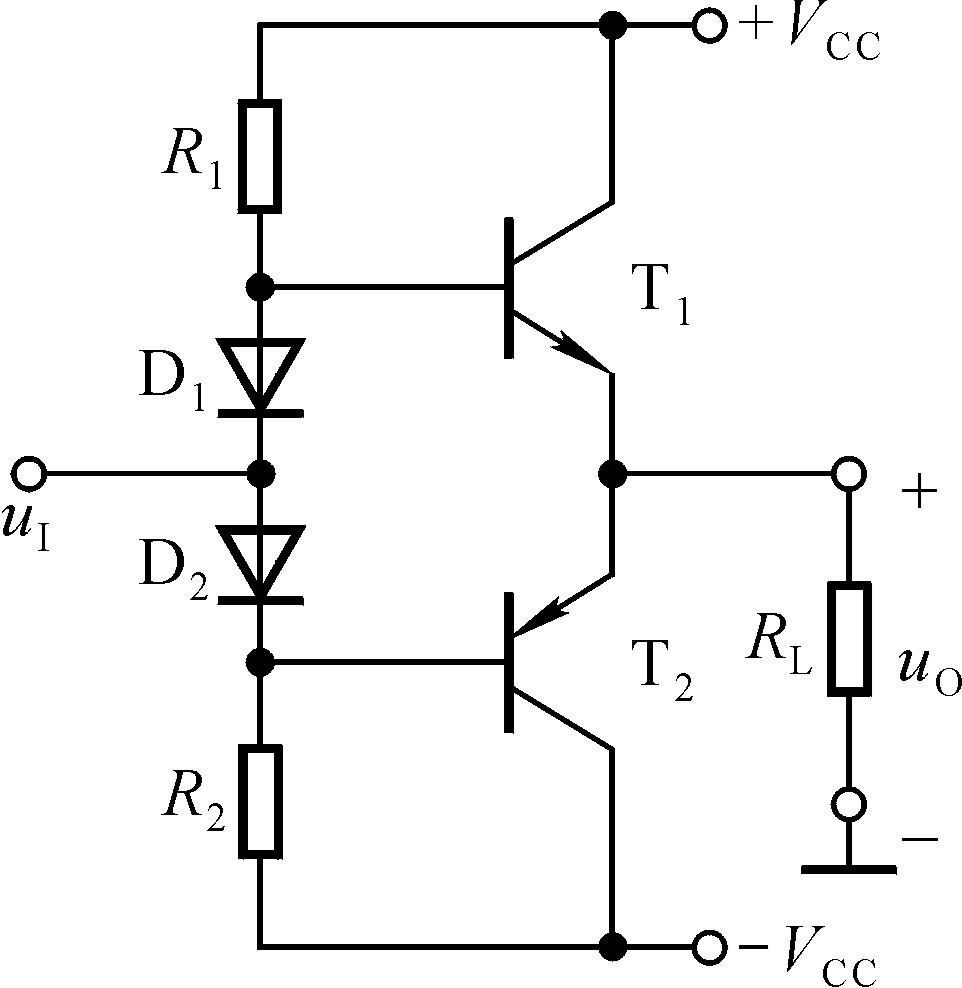

3、选择题:电路如图所示，T1和T2管的饱和管压降│UCES│＝3V，VCC＝15V， RL＝8Ω，电路中D1和D2管的作用是消除(      )。
选项：
A:饱和失真
B:截止失真
C:交越失真
D:谐波失真
答案: 【交越失真】
4、选择题:已知电路如图所示，静态时，晶体管发射极电位UEQ(      )。

选项：
A:＞0V
B:＝0V
C:＜0V
D:不确定
答案: 【＝0V】
5、选择题:已知电路如图所示，当输入为正弦波时，若R1虚焊，即开路，则输出电压(    )。
选项：
A:为正弦波
B:仅有正半波
C:仅有负半波
D:为零
答案: 【仅有负半波】
6、选择题:功率放大电路与电压放大电路一样都要求输入小信号。
选项：
A:对
B:错
答案: 【错】
7、选择题:功率放大电路中的所有三极管在正常工作时全都工作在放大状态。
选项：
A:对
B:错
答案: 【错】
8、选择题:功放电路中交越失真的出现是因为三极管存在(      )。
选项：
A:截至区
B:反向击穿区
C:死区
D:放大区
答案: 【死区】
9、选择题:功放电路中三极管的功率都很大，所以其可以长期稳定的工作在反向击穿区。
选项：
A:对
B:错
答案: 【错】
10、选择题:选择不同种类的功放电路可以获得不同的效率，因此选择合适的功放可以使得效率达到100%。
选项：
A:对
B:错
答案: 【错】

第九章 章节测试

1、选择题:在直流稳压电源中，稳压电路的作用是减少或克服由于（        ）。
选项：
A:半导体器件特性的变化而引起的输出电压不稳定
B:环境温度的变化而引起的输出电压不稳定
C:交流电源电压的波动和负载电流的变化而引起的输出电压不稳定
D:器件老化而引起的输出电压不稳定
答案: 【交流电源电压的波动和负载电流的变化而引起的输出电压不稳定】
2、选择题:W7912型三端集成稳压器中的“12”是指(         )。
选项：
A:输入电压值
B:输出的稳定电压值
C:最大输出电流值
D:输入电流值
答案: 【输出的稳定电压值】
3、选择题:电容滤波器的滤波原理是根据电路状态改变时，其(         )。
选项：
A:电容的数值不能跃变
B:电容的端电压不能跃变
C:通过电容的电流不能跃变
D:通过电容的电流能跃变
答案: 【电容的端电压不能跃变】
4、选择题:整流电路带电容滤波器与不带电容滤波两者相比，具有(         )。
选项：
A:前者输出电压平均值较高，脉动程度也较大
B:前者输出电压平均值较低，脉动程度也较小
C:前者输出电压平均值较高，脉动程度也较小
D:前者输出电压平均值较低，脉动程度也较大
答案: 【前者输出电压平均值较高，脉动程度也较小】
5、选择题:在整流、滤波电路中，负载电阻为RL。若采用电容滤波器时，则输出电压的脉动程度只决定于(         )。
选项：
A:电容C与负载电阻RL乘积的大小
B:负载电阻RL的大小
C:电容C的大小
D:其它选项均不对
答案: 【电容C与负载电阻RL乘积的大小】
6、选择题:串联反馈稳压电路的稳压过程，实质上是通过电压负反馈使输出电压保持基本稳定的过程。
选项：
A:对
B:错
答案: 【对】

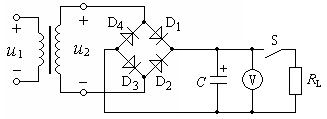

7、选择题:单相桥式整流滤波电路如图所示，其中C=1000μF，当开关S闭合时，直流电压表的读数是12V，开关断开后，电压表的读数约是(         )。（设电压表的内阻无穷大）
选项：
A:14.1V
B:10V
C:9V
D:12V
答案: 【14.1V】
8、选择题:桥式整流滤波电路如图所示，负载电阻RL不变，电容C愈大，则输出电压平均值UO应（        ）。
选项：
A:不变
B:愈大
C:愈小
D:不确定
答案: 【愈大】

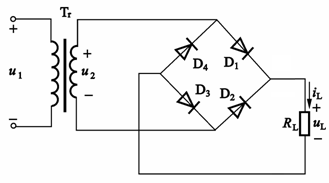

9、选择题:在单相桥式整流电路中，已知输入电压u2=100sinωtV，若有一个二极管断开，则输出电压的平均值UL为（        ）。
选项：
A:45 V
B:31.82 V
C:63.6 V
D:100V
答案: 【31.82 V】
10、选择题:电路如图，已知输出电压平均值UL是18V，则变压器副边电压有效值U2是(        )。
选项：
A:40V
B:20V
C:15V
D:18V
答案: 【20V】[/$]
