2021知到答案 模拟电子技术（中南大学） 智慧树网课章节测试答案

第一章 章节测试

1、选择题:BJT管的输入电阻比MOSFET的输入电阻高。
选项：
A:对
B:错
答案: 【错】
2、选择题:稳压管的稳压作用是利用了PN结的反向截止特性。
选项：
A:对
B:错
答案: 【错】
3、选择题:要实现BJT的放大作用，对发射结与集电结的要求是（           ）。
选项：
A:发射结正偏，集电结正偏
B:发射结正偏，集电结反偏
C:发射结反偏，集电结正偏
D:发射结反偏，集电结反偏
答案: 【发射结正偏，集电结反偏】
4、选择题:工作在放大区的某晶体三极管，如果当I_B从12μA增大到22μA时，I_C从1mA变为2mA，那么它的β 约为（       ）。
选项：
A:50
B:83
C:90
D:100
答案: 【100】
5、选择题:在放大电路中，测得BJT管三个管脚电位分别为6V、6.7V、12V，则这三个管脚分别是（          ）。
选项：
A:C、B、E
B:C、E、B
C:E、B、C
D:E、C、B
答案: 【E、B、C】

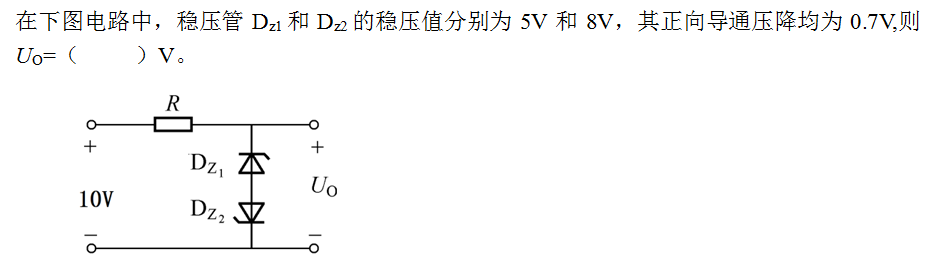

6、选择题:
选项：
A:4.3
B:5.7
C:73
D:8.7
答案: 【5.7】
7、选择题:设某增强型N沟道MOS管U_GS（th）=3V，试问当它的栅源电压u_GS=2.5V时，该管处于 （       ）区。
选项：
A:截止
B:可变电阻
C:放大
D:击穿
答案: 【截止】

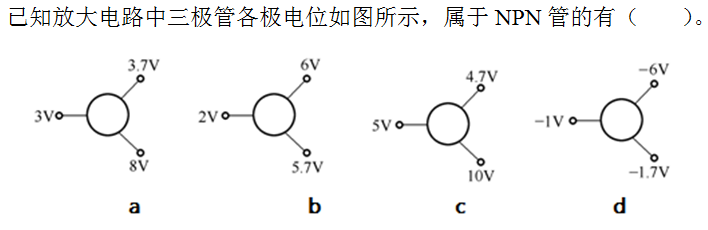

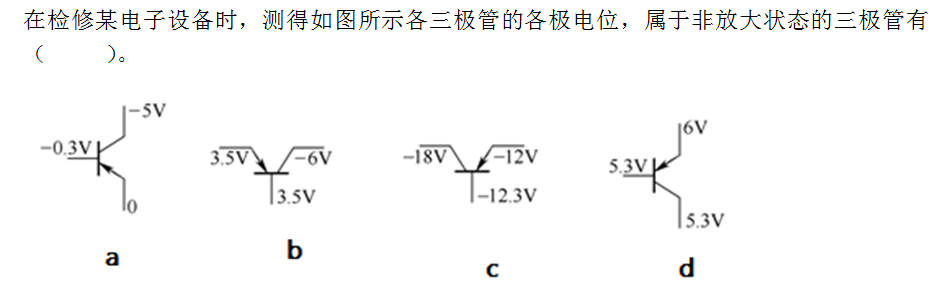

8、选择题:
选项：
A:a
B:b
C:c
D:d
答案: 【a;
c】

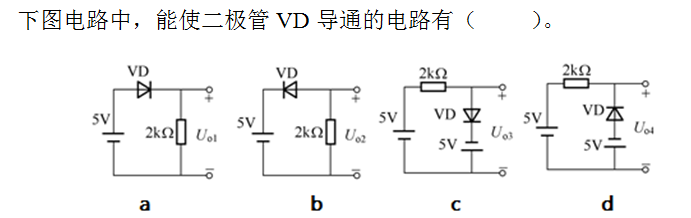

9、选择题:
选项：
A:a
B:b
C:c
D:d
答案: 【a;
c】
10、选择题:
选项：
A:a
B:b
C:c
D:d
答案: 【b;
d】

第二章 章节测试

1、选择题:阻容耦合两级放大电路各级的Q点相互独立，所以可以各级独自计算各自的Q点。
选项：
A:对
B:错
答案: 【对】[$]
2、选择题:耗尽型NMOS管的多子与少子都参与导电。（       ）
选项：
A:对
B:错
答案: 【错】
3、选择题:
选项：
A:12
B:6
C:0.7
D:0.5
答案: 【12】
4、选择题:设某增强型N沟道MOS管U_GS（th）=3V，试问当它的栅源电压u_GS=2.5V时，该管处于 （       ）状态。
选项：
A:放大
B:截止
C:饱和
D:击穿
答案: 【截止】

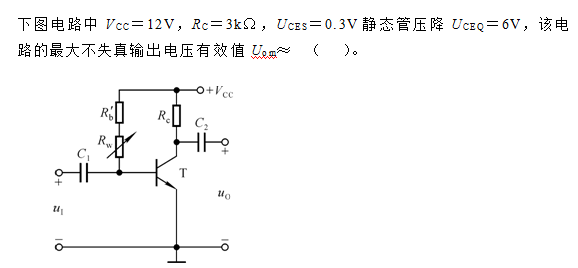

5、选择题:
选项：
A:6
B:5.7
C:4.24
D:4.03
答案: 【4.03】

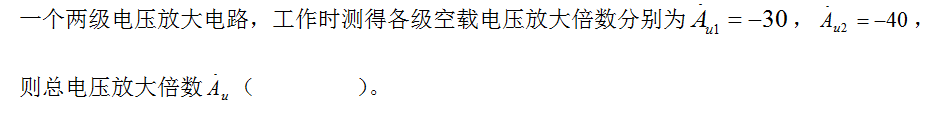

6、选择题:
选项：
A:>1200
B:<1200
C:=1200
D:= -1200
答案: 【<1200】

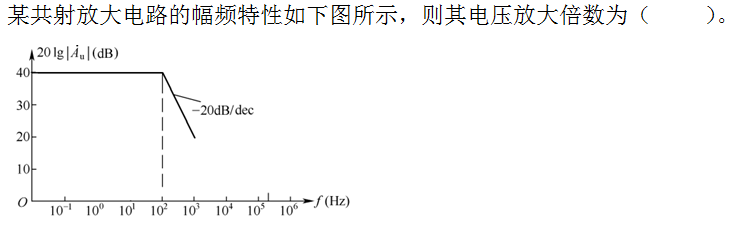

7、选择题:
选项：
A:40
B:10
C:100
答案: 【100】
8、选择题:

现有直接耦合基本放大电路如下,有电流放大作用的电路是（       ）。
选项：
A:共射电路
B:共集电路
C:共基电路
D:共源电路
E:共漏电路
答案: 【共射电路;
共集电路;
共源电路;
共漏电路】

9、选择题:
选项：
A:
B:
C:
D:
答案: 【;
                                            ;
】
10、选择题:在多级放大电路下列三种三种耦合方式中，（       ）耦合不能放大直流信号。
选项：
A:阻容
B:直接
C:变压器
答案: 【阻容;
变压器】

第三章 章节测试

1、选择题:当OCL电路的最大输出功率为1W时，功放单管的集电极最大耗散功率应位0.75W。
选项：
A:对
B:错
答案: 【错】
2、选择题:只利用两只场效应管不能复合组成复合管。
选项：
A:对
B:错
答案: 【对】
3、选择题:差动放大电路的共模抑制比K_CMR越大，表明电路（     ）。
选项：
A:放大倍数越稳定
B:交流放大倍数越大
C:对共模信号的抑制能力越强
D:输入信号中差模成分越大
答案: 【对共模信号的抑制能力越强】
4、选择题:用恒流源取代电阻长尾差动放大电路中的R_E，将会提高电路的（        ）。
选项：
A:共模电压增益
B:差模电压增益
C:共摸抑制比
D:输出电阻
答案: 【共摸抑制比】
5、选择题:功率放大电路与电压放大电路的共同点是（    ）。
选项：
A:都使输出功率大于信号源提供的输入功率
B:都使输出电流大于输入电流
C:都使输出电压大于输入电压
D:都能用 h 参数小信号模型进行性能分析
答案: 【都使输出功率大于信号源提供的输入功率】

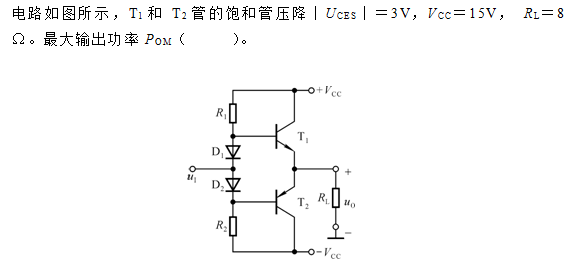

6、选择题:
选项：
A:≈28W
B:＝18W
C:＝9W
答案: 【＝9W】
7、选择题:集成运放制造工艺使得同类半导体管的（     ）。
选项：
A:指标参数准确
B:参数一致性好
C:参数不受温度影响
答案: 【参数一致性好】
8、选择题:理想差动放大电路的=     ∞   的工作模式是（        ）。
选项：
A:双入-双出
B:双入-单出
C:单入-双出
D:单入-单出
答案: 【双入-双出;
单入-双出】
9、选择题:以下有可能组成复合管的有（          ）。
选项：
A:NPN+NPN
B:PNP+PNP
C:NPN+PNP
D:FET+FET
答案: 【NPN+NPN;
PNP+PNP;
NPN+PNP】
10、选择题:
选项：
A:共模输入电压u_Ic=8mV
B:差模输入电压u_Id=2mV
C:差模输入电压u_Id=4mV
D:共模输入电压u_Ic=16mV
答案: 【共模输入电压u_Ic=8mV;
差模输入电压u_Id=4mV】

第四章 章节测试

1、选择题:若放大电路的电压放大倍数为正，则引入的反馈一定是正反馈。
选项：
A:对
B:错
答案: 【错】
2、选择题:阻容耦合放大电路的耦合电容、旁路电容越多，引入负反馈后，越容易产生低频振荡。
选项：
A:对
B:错
答案: 【对】
3、选择题:所谓闭环是指（     ）。
选项：
A:考虑信号源内阻
B:存在反馈通路
C:接入了电源
D:接入了负载
答案: 【存在反馈通路】

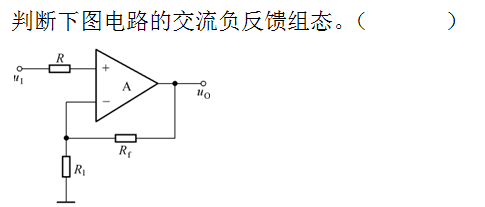

4、选择题:
选项：
A:电压串联
B:电压并联
C:电流串联
D:电流并联
答案: 【电压串联】
5、选择题:
选项：
A:正反馈
B:负反馈
C:深度负反馈
D:自激振荡
答案: 【负反馈】
6、选择题:在负反馈放大电路中，如果令u_o=0，反馈消失了，则引入的是（    ）负反馈。
选项：
A:串联
B:并联
C:电压
D:电流
答案: 【电压】
7、选择题:在输入量不变的情况下，若引入反馈后（   ），则说明引入的反馈是负反馈。
选项：
A:输入电阻增大
B:输出量增大
C:净输入量增大
D:净输入量减小
答案: 【净输入量减小】
8、选择题:关于交流反馈与直流反馈，正确的描述有（     ）。
选项：
A:凡是在交流通路中的存在负反馈称为交流负反馈
B:直流负反馈的作用就是稳定静态工作点
C:交流负反馈能够展宽通频带
D:交流负反馈能够抑制环内的一切噪声与干扰
答案: 【凡是在交流通路中的存在负反馈称为交流负反馈;
直流负反馈的作用就是稳定静态工作点;
交流负反馈能够展宽通频带;
交流负反馈能够抑制环内的一切噪声与干扰】

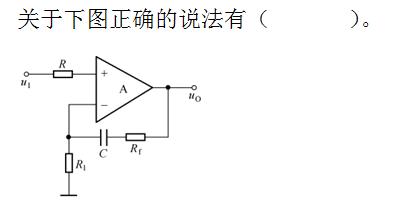

9、选择题:
选项：
A:不存在反馈
B:引入了直流负反馈
C:引入了交流负反馈
D:引入了交流电压串联负反馈
答案: 【引入了交流负反馈;
引入了交流电压串联负反馈】

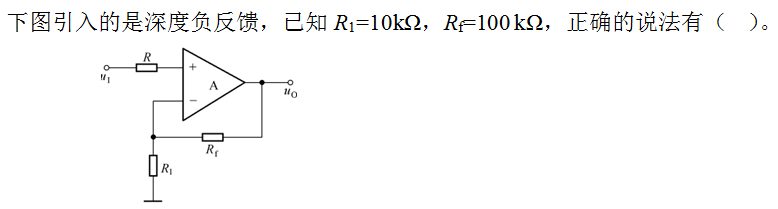

10、选择题:
选项：
A:闭环电压放大倍数A_uf=11
B:反馈组态是电压串联
C:闭环放大倍数与闭环电压放大倍数相等
D:闭环电压放大倍数A_uf=10
答案: 【闭环电压放大倍数A_uf=11;
反馈组态是电压串联;
闭环放大倍数与闭环电压放大倍数相等】

第五章 章节测试

1、选择题:在各种运算电路中，集成运放的反相输入端均为虚地。
选项：
A:对
B:错
答案: 【错】
2、选择题:无论是有源滤波电路，还是无源滤波电路，其通带放大倍数的数值均可以大于1。
选项：
A:对
B:错
答案: 【错】
3、选择题:对集成运放K_CMR要求最高的运算电路是（        ） 电路。
选项：
A:积分
B:微分
C:同相比例
D:反相比例
答案: 【同相比例】

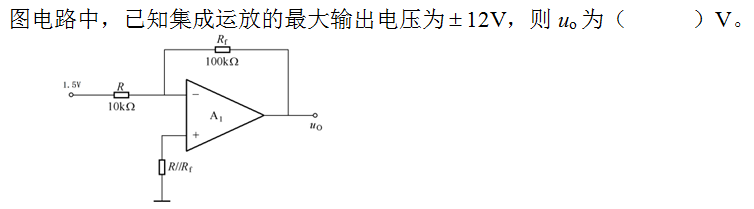

4、选择题:
选项：
A:+15V
B:-15V
C:+12V
D:-12V
答案: 【-12V】

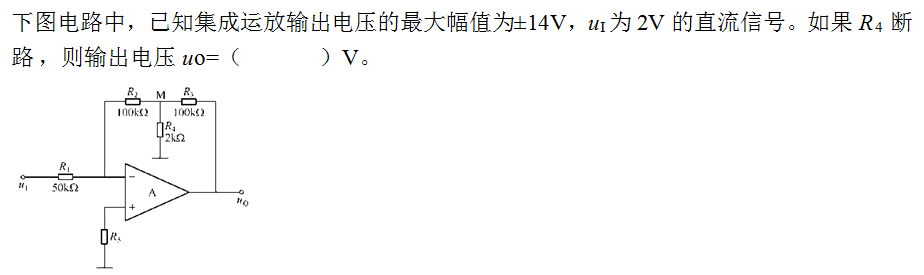

5、选择题:
选项：
A:-4V
B:-8V
C:-14V
答案: 【-8V】
6、选择题:二阶BPF可以由（           ）组成。
选项：
A:一阶LPF和一阶HPF并联
B:一阶LPF和一阶HPF串联
C:一阶BPF与反相器串联
答案: 【一阶LPF和一阶HPF串联】
7、选择题:由运放组成的对数和反对数运算电路，下列说法正确的是（       ）。
选项：
A:都属于线性运算电路
B:都属于非线性运算电路
C:输入与输出函数呈线性关系
答案: 【都属于线性运算电路】
8、选择题:关于同相比例电路，正确的描述有（     ）。
选项：
A:比例系数可以大于或等于1
B:输入电阻高
C:可以实现电压跟随器
D:输入电阻低
答案: 【比例系数可以大于或等于1 ;
输入电阻高;
可以实现电压跟随器;
输入电阻低】
9、选择题:关于反相积分运算电路，正确的描述有（     ）。
选项：
A:可以采用“虚短”与“虚断”求解输出与输入的关系
B:可以将正弦波转换成方波
C:可以实现将方波转换为三角波
D:输入电阻低
答案: 【可以采用“虚短”与“虚断”求解输出与输入的关系 ;
可以实现将方波转换为三角波;
输入电阻低】
10、选择题:关于乘法器正确的描述有（     ）。
选项：
A:能够实现函数Y＝aX²
B:与电容组合可以实现倍频电路
C:与电容组合可以实现分频电路
D:与集成运放组合可以实现除法运算
答案: 【能够实现函数Y＝aX² ;
与电容组合可以实现倍频电路;
与集成运放组合可以实现除法运算】

第六章 章节测试

1、选择题:在输入电压从足够低逐渐增大到足够高的过程中，单限比较器和滞回比较器的输出电压均只跃变一次。
选项：
A:对
B:错
答案: 【错】
2、选择题:当集成运放工作在非线性区时，输出电压不是高电平，就是低电平。
选项：
A:对
B:错
答案: 【对】
3、选择题:相对来说，（          ） 比较器的抗干扰能力强。
选项：
A:过零
B:单限
C:滞回
答案: 【滞回】
4、选择题:制作频率非常稳定的测试用信号源，应选用（     ）振荡电路。
选项：
A:RC桥式正弦波
B:LC正弦波
C:石英晶体正弦波
答案: 【石英晶体正弦波】

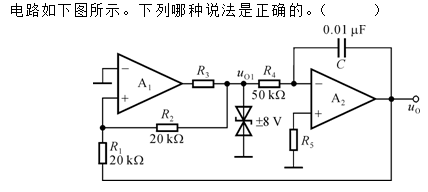

5、选择题:
选项：
A:A1构成同相比例运算电路，A2构成积分运算电路
B:A1构成同相比例运算电路，A2构成微分运算电路
C:A1构成滞回比较器，A2构成积分运算电路
D:A1构成滞回比较器，A2构成微分运算电路
答案: 【A1构成滞回比较器，A2构成积分运算电路】
6、选择题:自激振荡是电路在（       ）的情况下，产生了有规则的、持续存在的输出波形的现象。
选项：
A:外加输入激励
B:没有输入信号
C:没有反馈信号
D:没有电源电压
答案: 【没有输入信号】

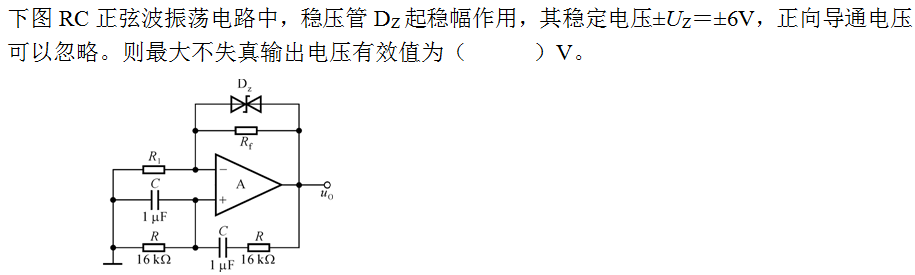

7、选择题:
选项：
A:6
B:9
C:
D:
答案: 【】

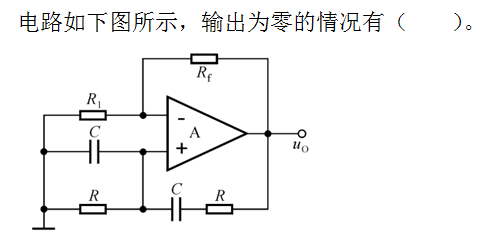

8、选择题:
选项：
A:R₁短路
B:R₁断路
C:R_f  短路
D:R_f  断路
答案: 【R₁断路;
R_f  短路】
9、选择题:关于比较器，正确的描述有（      ）。
选项：
A:单限比较器工作在开环状态
B:滞回比较器工作在正反馈状态
C:窗口比较器工作在正反馈状态
D:窗口比较器是由两个单限比较器构成的
答案: 【单限比较器工作在开环状态;
滞回比较器工作在正反馈状态;
窗口比较器是由两个单限比较器构成的】

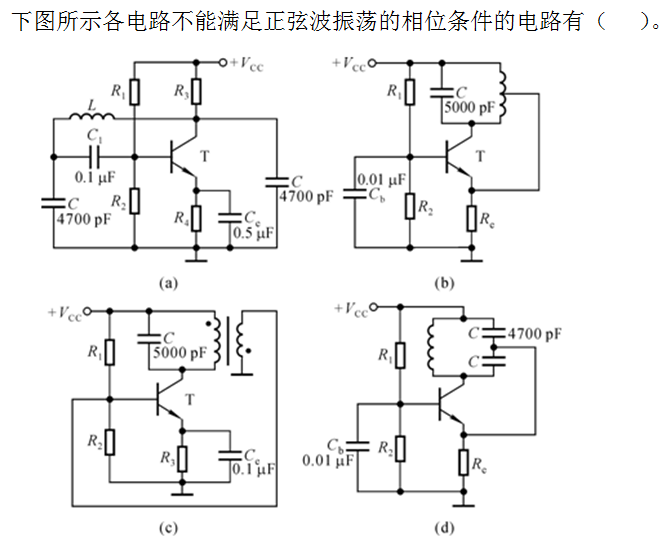

10、选择题:
选项：
A:（a）
B:（b）
C:（c）
D:（d）
答案: 【（b）;
（c）】

第七章 章节测试

1、选择题:在单相桥式整流电容滤波电路中，若有一只整流管断开，输出电压平均值变为原来的一半。
选项：
A:对
B:错
答案: 【错】
2、选择题:线性直流电源中的调整管工作在放大状态，开关型直流电源中的调整管工作在开关状态。
选项：
A:对
B:错
答案: 【对】
3、选择题:串联型稳压电路中的放大环节所放大的对象是 （       ） 。
选项：
A:基准电压
B:取样电压
C:输出电压
D:基准电压与取样电压之差
答案: 【基准电压与取样电压之差】
4、选择题:若要组成输出电压可调、最大输出电流为3A的直流稳压电源，则应采用（      ）。
选项：
A:电容滤波稳压管稳压电路
B:电感滤波稳压管稳压电路
C:电容滤波串联型稳压电路
D:电感滤波串联型稳压电路
答案: 【电感滤波串联型稳压电路】
5、选择题:在单相桥式整流电路中，若有一只整流管虚焊，则（      ）。
选项：
A:输出电压约为2U_D
B:整流管将因电流过大而烧坏
C:变为半波整流
答案: 【变为半波整流 】
6、选择题:在单相桥式整流电路中，若有一只整流管接反，则（         ）。
选项：
A:输出电压约为2U_D
B:变为半波直流
C:整流管及变压器将因电流过大而烧坏
答案: 【整流管及变压器将因电流过大而烧坏】
7、选择题:
选项：
A:+18V及-9V
B:-18V及+9V
C:-18V及-9V
D:+18V及+9V
答案: 【+18V及-9V】
8、选择题:关于直流稳压电源中的滤波电路，正确的描述有（    ）。
选项：
A:滤波电路的目的是将交、直流混合量中的交流成分滤掉
B:滤波电路应选用低通滤波电路
C:滤波电路应选用带通滤波电路
答案: 【滤波电路的目的是将交、直流混合量中的交流成分滤掉;
滤波电路应选用低通滤波电路】

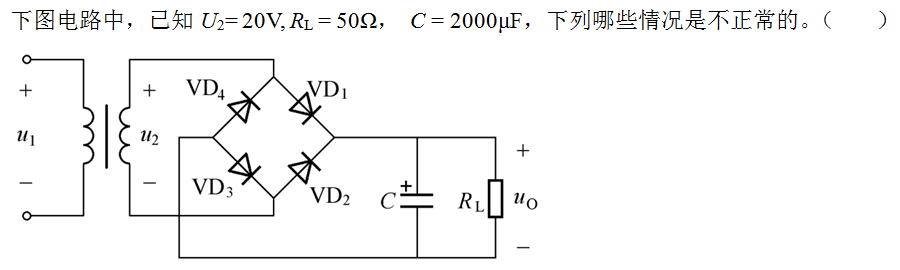

9、选择题:
选项：
A:U_o(av)=28V
B:U_o(av)=24V
C:U_o(av)=18V
D:U_o(av)=9V
答案: 【U_o(av)=28V;
U_o(av)=18V;
U_o(av)=9V】
10、选择题:
选项：
A: U_O≈24V
B:U_O≈12V且不可调
C:U_O可调范围变为6～12V
D:U_O≈23.3V
答案: 【 U_O≈24V;
U_O≈12V且不可调;
U_O可调范围变为6～12V;
U_O≈23.3V】[/$]
