绪论 章节测试

1、选择题:工作在放大状态的某NPN晶体管,各电极电位关系为()。
选项:
A:VC<VB<VE
B:VC>VB>VE
C:VC<VE<VB
D:VC>VE>VB
答案: 【VC>VB>VE
2、选择题:引起放大电路静态工作不稳定的主要因素是_______。
选项:
A:电源电压太高
B:电压放大倍数太高
C:晶体管的电流放大系数太大
D:晶体管参数随环境温度的变化而变化
答案: 【晶体管参数随环境温度的变化而变化
3、选择题:在单级放大电路中,若输入电压为余弦波形,用示波器同时观察输入ui和输出uo的波形。当CB电路时,,ui和uo的相位________。
选项:
A:反相
B:同相
C:相差90º
D:不确定
答案: 【同相
4、选择题:用恒流源取代长尾式差分放大电路中的发射极电阻Re,将使电路的(    )。
选项:
A:差模放大倍数数值增大
B:抑制共模信号能力增强
C:差模输入电阻增大
D:抑制共模信号能力减小
答案: 【抑制共模信号能力增强
5、选择题:多级放大电路的初级一般采用(    )
选项:
A:共射极放大电路
B:功率放大电路
C:分压偏置式放大电路
D:差动放大电路
答案: 【差动放大电路

第一章 章节测试

1、选择题:二极管的重要特点之一为(  )
选项:
A:
导电性能强
B:
不导电
C:
单向导通性
D:
导电性能一般
答案: 【
单向导通性

2、选择题:稳压二极管主要用途是(  )
选项:
A:
放大
B:
稳流
C:
限流
D:
稳压
答案: 【
稳压

3、选择题:常见的彩灯采用的是()管
选项:
A:
发光二极管

B:
光敏三极管

C:
激光二极管

D:
光电耦合器件
答案: 【
发光二极管


4、选择题:三极管是( )器件
选项:
A:
电流控制电压
B:
电流控制电流
C:
电压控制电流
D:
电压控制电压
答案: 【
电流控制电流

5、选择题:三极管静态工作点Q点过高,容易引起(  )失真
选项:
A:
交越
B:
大信号
C:
截止
D:
饱和
答案: 【
饱和

6、选择题:场效应管是
选项:
A:
电流控制电流
B:
电流控制电压
C:
电压控制电流
D:
电压控制电压
答案: 【
电压控制电流

7、选择题:场效应管三个电极分别为()
选项:
A:
B,E,D
B:
B,E,C
C:
G,S,D
答案: 【
G,S,D

8、选择题:场效应管是单极性载流子参与导电
选项:
A:对
B:错
答案: 【
9、选择题:场效应管放大电路中,栅极输入,漏极输出,为共源极电路
选项:
A:对
B:错
答案: 【
10、选择题:场效应管和三极管工作原理相同
选项:
A:对
B:错
答案: 【

第二章 章节测试

1、选择题:在放大电路中,直流、交流分量共存,两种信号分量的作用不同
选项:
A:对
B:错
答案: 【】[$]
2、选择题:理想情况下,下列器件中对直流信号相当于断路的是
选项:
A:
电容
B:
电感
C:
理想直流电压源
D:
理想直流电流源
答案: 【
电容

3、选择题:直流负载线的斜率是()。
选项:
A:-1/Rc
B:
-1/RL
C:-1/Rb
答案: 【-1/Rc
4、选择题:只要是共射放大电路,输出电压的底部失真都是饱和失真
选项:
A:对
B:错
答案: 【
5、选择题:共发射极放大电路信号从()
选项:
A:
基极输入,集电极输出
B:
发射极输入,集电极输出
C:
基极输入,发射极输出
D:
发射极输入,基极输出
答案: 【
基极输入,集电极输出

6、选择题:对于一个共集组态的基本放大电路,它具有    的特点。
选项:
A:
电压增益略大于1,输入电阻大,输出电阻小
B:
电压增益等于1,输入电阻大,输出电阻小
C:
电压增益略小于1,输入电阻大,输出电阻小
D:
电压增益略小于1,输入电阻小,输出电阻大
答案: 【
电压增益略小于1,输入电阻大,输出电阻小

7、选择题:差动放大电路对(     )有放大作用
选项:
A:
差模信号
B:
共模信号
C:
直流
D:
交直流信号
答案: 【
差模信号

8、选择题:电路的共模抑制比越大表示抑制共模信号和零点漂移的能力越强
选项:
A:对
B:错
答案: 【
9、选择题:下列()情况下,可以用微变等效模型分析放大电路
选项:
A:
中高频大信号
B:
中低频大信号
C:
中低频小信号
D:
中高频小信号
答案: 【
中低频大信号

选项:
答案: 【image.png

第三章 章节测试

1、选择题:阻容耦合放大电路不能放大
选项:
A:
高低频混合信号
B:
语音信号
C:
交变信号
D:
直流信号
答案: 【
直流信号

2、选择题:直接耦合放大电路的静态工作点易受影响,低频特性好,易于集成
选项:
A:对
B:错
答案: 【
3、选择题:差动放大电路一般放在多级放大电路的第( )级
选项:
A:2
B:3
C:4
D:1
答案: 【1
选项:
A:
共集 共射
B:
共集 共基
C:
共射 共基
D:
共射 共射
答案: 【
共射 共射

5、选择题:三级放大电路中,Av1=Av2=30dB,Av3=20dB,则总的电压增益为
选项:
A:
180dB
B:60dB
C:50dB
D:80dB
答案: 【80dB
6、选择题:在多级放大电路的最后一级采用射极跟随器可以
选项:
A:
提高带负载能力

B:
增大电压放大倍数
C:
增大输入电阻
D:
提高输出电阻
答案: 【
提高带负载能力


7、选择题:将多个单级放大电路级联起来构成多级放大电路,通常情况下多级放大电路的增益(   )了,通频带(   )了
选项:
A:降低、变宽
B:降低、变窄

C:提高、变窄

D:提高、变宽
答案: 【提高、变窄


8、选择题:在中频增益曲线中,fL为低频截止频率, fH为高频截止频率,放大电路的带宽为:BW=(   )
选项:
A:fHfL
B:fH
C:fL + fH
D:fL  fH
答案: 【fHfL
9、选择题:多级放大电路的级数愈多,则高频附加相移_________。
选项:
A:越大
B:越小
C:无变化
D:无法判断
答案: 【无法判断
10、选择题:对于共射放大电路,当image.png时,image.pngimage.png的相位关系为
选项:
答案: 【image.png

第四章 章节测试

1、选择题:理想运算放大器的理想化条件之一,开环放大倍数(    )
选项:
A:Auo = 0
B:Auo → 0
C:Auo
D:不确定
答案: 【Auo
2、选择题:运算放大器两输入端电位近似相等,称为(     )
选项:
A:虚短
B:续断
C:虚断
D:续短
答案: 【虚短
3、选择题:理想运算放大器两输入端电流满足(     )关系
选项:
A:续断
B:虚断
C:虚短
D:续短
答案: 【虚断
4、选择题:理想运算放大器的输入电阻为
选项:
A:Ri = 0
B:Ri = 100
C:Ri
D:Ri → 0
答案: 【Ri
5、选择题:运算放大器工作于非线性区可以输出高低两种电平
选项:
A:对
B:错
答案: 【

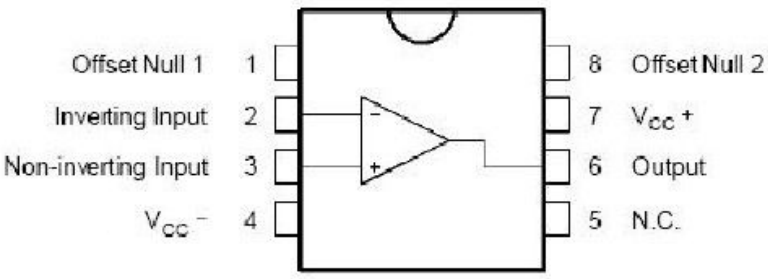

6、选择题:如图所示为某运放的管脚封装定义,为保证使用该运放实现反相比例放大电路正常工作,应分别将正电源、负电源及输入信号连接至哪几个管脚(按正电源、负电源、输入信号顺序)?021知到答案
选项:
A:
4脚,8脚和2脚
B:
8脚,4脚和3脚
C:
7脚,4脚和2脚
D:
4脚,8脚和3脚
答案: 【
7脚,4脚和2脚

选项:
A:对
B:错
答案: 【
8、选择题:集成运放制造工艺使得相邻同类半导体管的指标参数准确
选项:
A:对
B:错
答案: 【
9、选择题:为增大电压放大倍数,集成运放的中间级多采用共射放大电路
选项:
A:对
B:错
答案: 【
10、选择题:运放的Uio指的是输出失调电压
选项:
A:对
B:错
答案: 【

第五章 章节测试

1、选择题:功率放大电路一般用于多级放大电路的
选项:
A:
前级
B:
末级
C:
中间级
答案: 【
末级

2、选择题:理想情况下,乙类互补功率放大电路效率可达
选项:
A:78.5%
B:80.5%
C:75%
D:50%
答案: 【78.5%
3、选择题:为了消除交越失真,应使功率管工作于(   )工作状态
选项:
A:
丙类
B:
甲类
C:
甲乙类
D:
乙类互补对称
答案: 【
甲乙类

4、选择题:乙类互补功率放大电路可能会产生
选项:
A:
大信号失真
B:
饱和失真
C:
交越失真
D:
截止失真
答案: 【
交越失真

5、选择题:功率放大电路中,输出功率最大时,功放管的损耗也最大
选项:
A:对
B:错
答案: 【
6、选择题:可采用微变等效电路分析功率放大电路
选项:
A:对
B:错
答案: 【
7、选择题:三极管构成的放大电路也有功率放大作用
选项:
A:对
B:错
答案: 【
8、选择题:互补乙类放大器中是采用两只完全相同的管子来实现
选项:
A:对
B:错
答案: 【
9、选择题:适当改进电路,可消除交越失真
选项:
A:对
B:错
答案: 【
10、选择题:A类功率放大器的导通角是180°
选项:
A:对
B:错
答案: 【

第六章 章节测试

1、选择题:电压负反馈可使放大电路的输出电阻
选项:
A:
不确定
B:
降低
C:
不受影响
D:
增高
答案: 【
降低

2、选择题:放大电路引入负反馈可使
选项:
A:
不确定
B:
放大倍数的变化值提高
C:
放大倍数的稳定性提高
D:
放大倍数提高
答案: 【
放大倍数的稳定性提高

3、选择题:欲使放大器的输出电压基本稳定并能提高输入电阻该放大器采用
选项:
A:
电压并联负反馈
B:
电压串联负反馈
C:
电流并联负反馈
D:
电流串联负反馈
答案: 【
电压串联负反馈

4、选择题:并联负反馈可使放大电路的输入电阻
选项:
A:
降低
B:
不受影响
C:
不确定
D:
增高
答案: 【
降低

5、选择题:运算放大器在信号运算方面的应用时常采用
选项:
A:
无反馈
B:
负反馈
C:
正负反馈均可
D:
正反馈
答案: 【
负反馈

6、选择题:引入负反馈可消除电路失真
选项:
A:对
B:错
答案: 【
7、选择题:深度负反馈情况下,电路放大倍数约等于反馈系数的倒数
选项:
A:对
B:错
答案: 【
8、选择题:电路要稳定输出电压,应该选电压反馈
选项:
A:对
B:错
答案: 【
9、选择题:反馈元件可由电阻、电容等多种器件组合而成
选项:
A:对
B:错
答案: 【
10、选择题:反馈元件中,只要有电容,就没有直流反馈
选项:
A:对
B:错
答案: 【

第七章 章节测试

1、选择题:集成运放电路中的平衡电阻,其目的是
选项:
A:
提高运算精度
B:
克服输入失调电流对结果的影响
C:
限制输入电流
D:
保护集成运放的输入级
答案: 【
克服输入失调电流对结果的影响

2、选择题:若需要设计一个反相比例运算电路,要求比例系数为-10,则输入电阻R和反馈电阻R应选择_____
选项:
A:10K100K
B:1M10M
C:500K5M
D:10100
答案: 【10K100K
选项:
A:电流跟随器
B:仪用放大器
C:相器
D:电压跟随器
答案: 【电压跟随器
4、选择题:在用集成运放组成的同相放大电路中,输出端通过反馈的作用,使两个输入端的电位近似相等,这种现象称为
选项:
A:
虚短
B:
相位相同
C:
相位相反
D:
虚断
答案: 【
虚短

选项:
A:
求差电路
B:
反相求和电路
C:
同相放大电路
D:
反相放大电路
答案: 【
反相求和电路

6、选择题:欲将正弦波电压叠加上一个直流电压,应选用
选项:
A:
同相放大电路
B:
求差电路
C:
求和电路
D:
反相放大电路
答案: 【
求和电路

选项:
A:
同相放大电路
B:
积分运算电路

C:
微分运算电路

D:
反相放大电路
答案: 【
微分运算电路


8、选择题:如果要将正弦波变为余弦波,应选用
选项:
A:
反相微分电路
B:
同相放大电路
C:
反相放大电路
D:
反相积分电路
答案: 【
反相积分电路

9、选择题:理想运算放大器,不论它工作在线性状态还是工作在非线性状态,其反相端和同相端均不从信号源索取电流
选项:
A:对
B:错
答案: 【
10、选择题:电位器顶部标注的数字“104”指的是
选项:
A:其阻值是10Ω
B:其阻值是100Ω
C:其阻值是104kΩ
D:其阻值是100kΩ
答案: 【其阻值是100kΩ

第八章 章节测试

1、选择题:正弦波振荡电路产生振荡的起振条件为
选项:
A:AF=-1
B:AF<1
C:AF=1
D:AF>1
答案: 【AF>1
2、选择题:正弦波振荡电路产生振荡的平衡条件为
选项:
A:AF=1
B:AF<1
C:AF=-1
D:AF>1
答案: 【AF=1
3、选择题:正弦波振荡电路振荡频率主要决定于
选项:
A:
选频网络
B:
放大电路
C:
反馈网络
答案: 【
选频网络

4、选择题:RC振荡电路中的电压放大倍数(  )才可能满足起振条件
选项:
A:
1/3
B:
大于1/3
C:
大于3
D:
3
答案: 【
大于3

5、选择题:工作在电压比较器的运放通常工作于
选项:
A:
线性工作状态
B:
开环或者正反馈
C:
放大状态
D:
深度负反馈
答案: 【
开环或者正反馈

6、选择题:RC电路,一般用于产生1Hz–1MHz的信号
选项:
A:对
B:错
答案: 【
7、选择题:LC电路,一般用于产生1MHz以上的信号
选项:
A:对
B:错
答案: 【
8、选择题:电路为正反馈,则一定会产生振荡
选项:
A:对
B:错
答案: 【
9、选择题:只要满足正弦波振荡电路的相位平衡调节,电路就能够振荡
选项:
A:对
B:错
答案: 【
10、选择题:石英晶体振荡器振荡频率较好,稳定性高
选项:
A:对
B:错
答案: 【

第九章 章节测试

选项:
A:
B:
C:
D:
答案: 【

选项:
A:
B:
C:
D:
答案: 【

3、选择题:三端集成芯片7815输出电压为
选项:
A:
15V
B:
12V
C:
-15V
D:
5V
答案: 【
15V

4、选择题:三端集成芯片7924输出电压为
选项:
A:
-12V
B:
-24V
C:
12V
D:
24V
答案: 【
-24V

5、选择题:整流电路的目的是
选项:
A:
交流变直流
B:
高频变低频
C:
正弦波变为方波
D:
低通滤波电路
答案: 【
交流变直流

6、选择题:电容滤波电路适用于小负载电流,电感滤波电路适用于大负载电流
选项:
A:对
B:错
答案: 【
7、选择题:整流电路可将正弦交流电压变为脉动的直流电压
选项:
A:对
B:错
答案: 【
8、选择题:直流稳压电源是一种能量转换电路,它将交流能量转换为直流能量
选项:
A:对
B:错
答案: 【
9、选择题:单相桥式整流电路中,若整流二极管断开一只,则输出电压平均值变为原来的一半
选项:
A:对
B:错
答案: 【
10、选择题:单相半波整流电路中,利用了二极管单向导电性将交流电压变化成单向脉冲电压
选项:
A:对
B:错
答案: 【】[/$]
