2021知到答案 机械制图-机械类下学期(山东联盟) 智慧树网课章节测试答案
绪论 章节测试
1、选择题:以下哪一项不是机械图样?()
选项:
A:装配图
B:外形图
C:零件图
D:地图
答案: 【地图】
2、选择题:我们的课程要培养的主要能力包括哪几个?()
选项:
A:空间想象能力
B:语言表达能力
C:空间思维能力
D:使用不同工具绘图的能力
答案: 【空间想象能力;
空间思维能力;
使用不同工具绘图的能力】
3、选择题:通过课程的学习应该养成严格遵守国家标准的习惯。
选项:
A:错
B:对
答案: 【对】
4、选择题:学习本课程不需要多想、多看、多画。
选项:
A:错
B:对
答案: 【错】
5、选择题:智能手机版-助学APP包含虚拟仿真模型。
选项:
A:错
B:对
答案: 【对】
第一章 章节测试

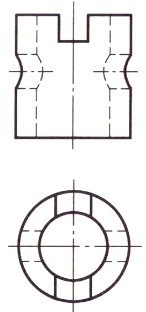

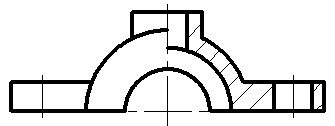

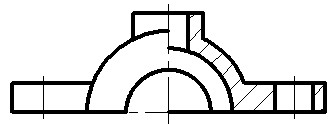

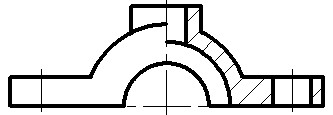

1、选择题:根据俯视图,选择正确的半剖视图。( )
选项:
A:
B:
C:
D:
答案: 【
】

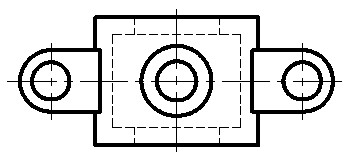

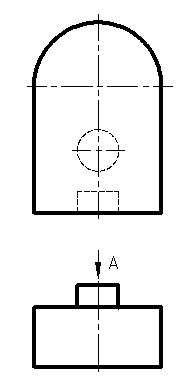

2、选择题:根据已知视图,选择正确的A向视图。( )
选项:
A:
B:
C:
D:
答案: 【
】
3、选择题:选择正确的重合断面图。( )
选项:
A:
B:
C:
D:
答案: 【
】
4、选择题:在下图中,选出正确的左视图( )。
选项:
A:
B:
C:
D:
答案: 【
】
5、选择题:金属材料的剖面符号是与水平成45°的互相平行间隔均匀的粗实线。
选项:
A:对
B:错
答案: 【错】
6、选择题:视图是一种表达方法,包括以下哪几种?()
选项:
A:向视图
B:斜视图
C:局部视图
D:基本视图
答案: 【向视图;
斜视图;
局部视图;
基本视图】
7、选择题:已知主、俯视图,选择正确的作剖视的左视图。( )
选项:
A:
B:
C:
D:
答案: 【
】
8、选择题:局部放大图可以应用下列哪些画法?
选项:
A:全剖视图
B:局部剖视图
C:断面图
D:视图
答案: 【全剖视图;
局部剖视图;
断面图;
视图】
9、选择题:画剖视图时,不管情况如何,一律应标出剖切位置及剖视图的名称。
选项:
A:对
B:错
答案: 【错】
10、选择题:局部剖视图的波浪线可以用轮廓线代替。
选项:
A:对
B:错
答案: 【错】
11、选择题:已知主、俯视图,选择正确的半剖左视图。( )
选项:
A:
B:
C:
D:
答案: 【
】
12、选择题:只要是较长的机件,都可以断开后缩短绘制。
选项:
A:对
B:错
答案: 【错】
13、选择题:机件形状接近于对称,且不对称部分已另有图形表达清楚时,可以画成半剖视图。
选项:
A:错
B:对
答案: 【对】
14、选择题:对于零件上的肋板、轮辐、薄壁等,如果( )剖切,不画剖面符号,且用粗实线将它们与相邻结构分开。
选项:
A:斜向
B:正向
C:横向
D:纵向
答案: 【纵向】
15、选择题:局部剖视图既能表达内部形状,又能保留机件的某些外形。
选项:
A:对
B:错
答案: 【对】
第二章 章节测试
1、选择题:在渐开线齿轮中,模数和压力角不相等的齿轮也能正确啮合。
选项:
A:错
B:对
答案: 【错】[$]
2、选择题:螺旋弹簧均可画成右旋,对必须保证的旋向要求应在“技术要求”中注明。
选项:
A:对
B:错
答案: 【对】
3、选择题:B40×14(P7)-7e-L中,螺纹的公称直径是( )。
选项:
A:20
B:7
C:14
D:40
答案: 【40】
4、选择题:键是标准件,销不是标准件。
选项:
A:错
B:对
答案: 【错】
5、选择题:下列属于螺纹紧固件的有 。
选项:
A:螺栓
B:齿轮
C:螺母
D:螺柱
答案: 【螺栓;
螺母;
螺柱】
6、选择题:规定标记:滚动轴承 6204 GB/T276-2013,其内径尺寸为( )。
选项:
A:6mm
B:20mm
C:2mm
D:17mm
答案: 【20mm】

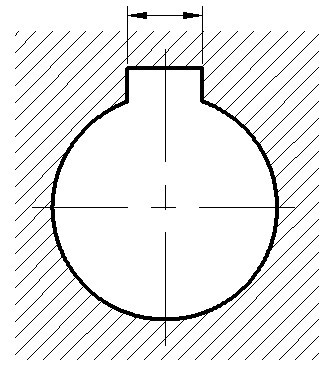

7、选择题:轮毂上键槽的宽度尺寸可按图示标注。
选项:
A:对
B:错
答案: 【对】
8、选择题:在单个圆柱齿轮的画法中,齿顶圆与齿顶线用 绘制。
选项:
A:点划线
B:虚线
C:粗实线
D:细实线
答案: 【粗实线】
9、选择题:螺纹按用途不同可分为连接螺纹和传动螺纹两大类。
选项:
A:错
B:对
答案: 【对】
10、选择题:螺纹的牙型、直径和螺距符合国家标准的螺纹称为标准螺纹。
选项:
A:对
B:错
答案: 【对】
11、选择题:梯形螺纹的特征代号是( )。
选项:
A:B
B:M
C:G
D:Tr
答案: 【Tr】
12、选择题:矩形螺纹是( )。
选项:
A:标准螺纹
B:普通螺纹
C:非标准螺纹
D:管螺纹
答案: 【非标准螺纹】
13、选择题:螺钉按用途分为连接螺钉和紧定螺钉两类。
选项:
A:对
B:错
答案: 【对】

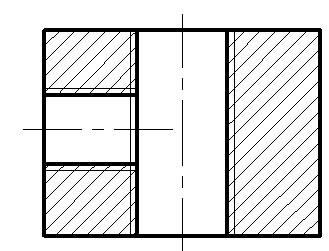

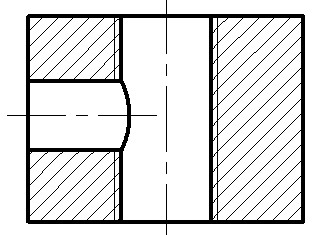

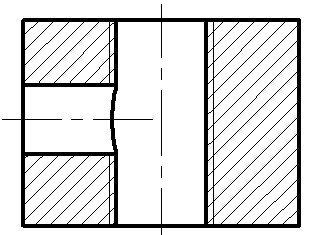

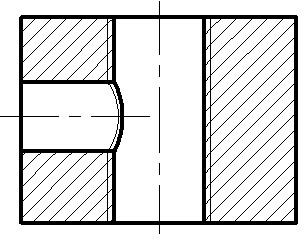

14、选择题:当大小两螺孔正交时,其剖视图正确的是( )。
选项:
A:
B:
C:
D:
答案: 【
】
15、选择题:将外螺纹的轴线铅垂放置,螺纹的可见部分右边低者为右旋螺纹。
选项:
A:对
B:错
答案: 【错】
第三章 章节测试

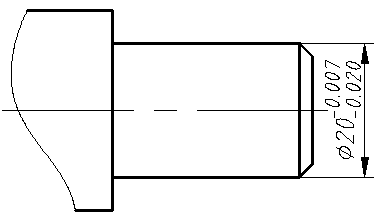

1、选择题:如图,轴的尺寸公差为( )。
选项:
A:0.013mm
B:0.027mm
C:-0.027mm
D:-0.013mm
答案: 【0.013mm】
2、选择题:如图,轴的上极限偏差为( )。
选项:
A:-0.020mm
B:-0.007um
C:-0.002um
D:-0.007mm
答案: 【-0.007mm】
3、选择题:滚动轴承内圈与轴的配合应为基轴制。
选项:
A:错
B:对
答案: 【错】
4、选择题:某表面采用铣削加工的方法获得了Ra6.3μm,此时粗糙度代号应注成( )。
选项:
A:
B:
C:
D:
答案: 【
】
5、选择题:表面结构常用的轮廓参数中,参数Ra表示( )。
选项:
A:轮廓算术平均偏差
B:表面波纹高度
C:轮廓的最小高度
D:轮廓的最大高度
答案: 【轮廓算术平均偏差】
6、选择题:尺寸公差由标准公差和基本偏差两部分组成,标准公差用于确定公差带相对于零线的位置。
选项:
A:对
B:错
答案: 【错】
7、选择题:粗糙度参数值越小,加工成本( )。
选项:
A:不受影响
B:越低
C:不确定
D:越高
答案: 【越高】
8、选择题:配合代号表示 。
选项:
A:基孔制间隙配合
B:基孔制过渡配合
C:基轴制过盈配合
D:基轴制间隙配合
答案: 【基轴制间隙配合】
9、选择题:几何公差是指对零件的实际形状和实际位置与零件的理想形状和理想位置之间误差的一个规定的允许变动量。
选项:
A:对
B:错
答案: 【对】
10、选择题:零件图中全部表面有相同的表面粗糙度要求时,可将表面粗糙度要求统一注写在标题栏附近。
选项:
A:对
B:错
答案: 【对】
11、选择题:表面粗糙度代号中的6.3是指( )。
选项:
A:表面波纹高度的数值
B:轮廓最小高度的数值
C:轮廓算数平均偏差的数值
D:轮廓最大高度的数值
答案: 【轮廓算数平均偏差的数值】
12、选择题:孔的尺寸公差是( )。
选项:
A: -0.021mm
B:0.021mm
C:0.042mm
D:0.001mm
答案: 【0.021mm】
13、选择题:表面粗糙度代号中数字注写方向必须与尺寸数字方向一致。
选项:
A:错
B:对
答案: 【对】
14、选择题:与标准件配合时,通常不选择标准件为基准件。
选项:
A:对
B:错
答案: 【错】
15、选择题:代号表示的是基孔制的间隙配合。
选项:
A:错
B:对
答案: 【对】
第四章 章节测试
1、选择题:车螺纹和磨削时,通常先车出退刀槽或越程槽。
选项:
A:错
B:对
答案: 【对】
2、选择题:零件图在长、宽、高三个方向上,每个方向只能有一个尺寸基准。
选项:
A:错
B:对
答案: 【错】
3、选择题:标题栏在零件图左下角,填写零件图的名称、数量、材料等信息。
选项:
A:对
B:错
答案: 【错】
4、选择题:下列哪些内容属于零件图上的技术要求?()
选项:
A:表面粗糙度
B:热处理
C:几何公差
D:尺寸公差
答案: 【表面粗糙度;
热处理;
几何公差;
尺寸公差】
5、选择题:零件图应该正确、完整、清晰、合理的标注出制造和检验零件所必须的全部尺寸。
选项:
A:对
B:错
答案: 【对】
6、选择题:下列哪些是零件图的视图采用的表达方法()。
选项:
A:断面图
B:向视图
C:剖视图
D:局部视图
答案: 【断面图;
向视图
;
剖视图;
局部视图】
7、选择题:轴类零件一般以轴心线水平放置作为主视方向。
选项:
A:错
B:对
答案: 【对】

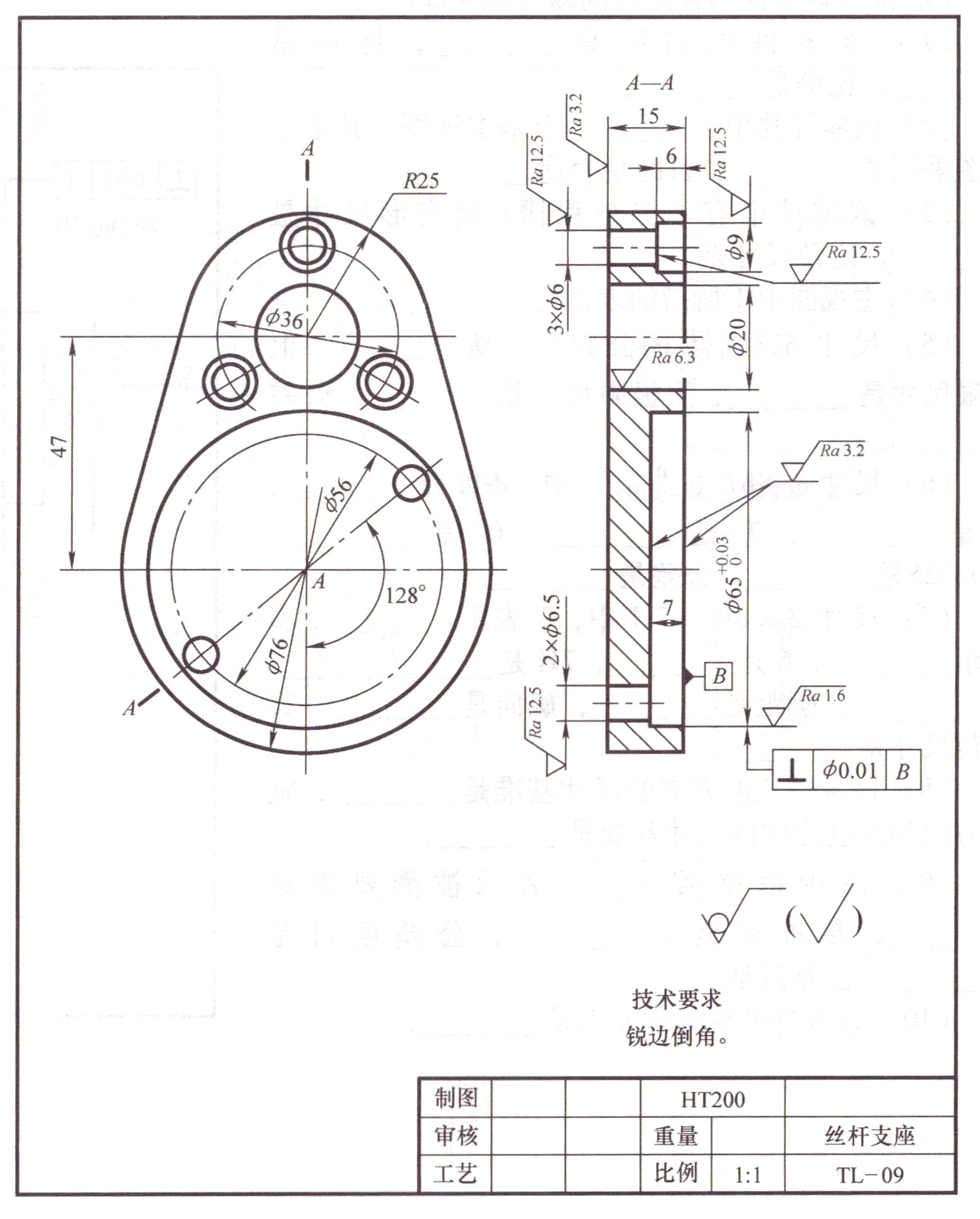

8、选择题:读丝杆支座零件图,可以得到该零件图采用了以下哪些表达方法?()
选项:
A:阶梯剖
B:局部视图
C:主视图
D:旋转剖
答案: 【主视图;
旋转剖】
9、选择题:丝杆支座零件图中的表示被测要素是φ65孔的轴线。
选项:
A:对
B:错
答案: 【对】
10、选择题:丝杆支座零件的表面粗糙度值最大的是
选项:
A:错
B:对
答案: 【错】
11、选择题:在零件图中,铸造零件的壁厚应保持大致相等或者逐渐过渡。
选项:
A:对
B:错
答案: 【对】
12、选择题:钻头钻孔时如果遇到斜面、曲面时应先加工成凸台或凹坑。
选项:
A:错
B:对
答案: 【对】
13、选择题:零件在同一方向上的尺寸,都必须全部从同一主要基准标注。
选项:
A:对
B:错
答案: 【对】
14、选择题:铸件的内、外壁沿起模方向应有一定的斜度
选项:
A:对
B:错
答案: 【对】
15、选择题:( )是制造和检验零件的依据。
选项:
A:零件图
B:三视图
C:轴测图
D:装配图
答案: 【零件图】
第五章 章节测试
1、选择题:在装配图中,零件的工艺结构如倒角、圆角、退刀槽等允许省略不画。
选项:
A:对
B:错
答案: 【对】
2、选择题:装配图中的一组图形的表达方法,与零件图的表达方法完全相同。
选项:
A:对
B:错
答案: 【错】
3、选择题:装配图中明细栏中的编号与装配图中零、部件序号必须一致。
选项:
A:错
B:对
答案: 【对】
4、选择题:外形尺寸是机器安装在地基上或部件与机器连接时所需要的尺寸。
选项:
A:错
B:对
答案: 【错】
5、选择题:为了表示与本部件的装配关系,但又不属于本部件的其他相邻零、部件时,可采用假想画法,将其他相邻零、部件用细点画线画出。
选项:
A:对
B:错
答案: 【错】
6、选择题:一张完整的装配图包括哪些内容?()
选项:
A:技术要求
B:必要的尺寸
C:零件序号、标题栏、明细栏
D:一组视图
答案: 【技术要求;
必要的尺寸;
零件序号、标题栏、明细栏;
一组视图】
7、选择题:编写零件序号时各指引线可以相交。
选项:
A:对
B:错
答案: 【错】
8、选择题:装配图中指引线指向所指部分的末端通常画成( )。
选项:
A:斜线
B:虚线
C:直线
D:圆点或箭头
答案: 【圆点或箭头
】
9、选择题:两个零件在同一方向上只能有( )个接触面和配合面。
选项:
A:3
B:1
C:4
D:2
答案: 【1】
10、选择题:将机器安装在地基上或部件与机器连接时所需的尺寸是( )。
选项:
A:外形尺寸
B:安装尺寸
C:装配尺寸
D:性能尺寸
答案: 【安装尺寸】
11、选择题:表示零件之间装配关系的尺寸是( )。
选项:
A:总体尺寸
B:性能尺寸
C:安装尺寸
D:装配尺寸
答案: 【装配尺寸】
12、选择题:通过装配图不能够了解装配体的工作原理。
选项:
A:对
B:错
答案: 【错】

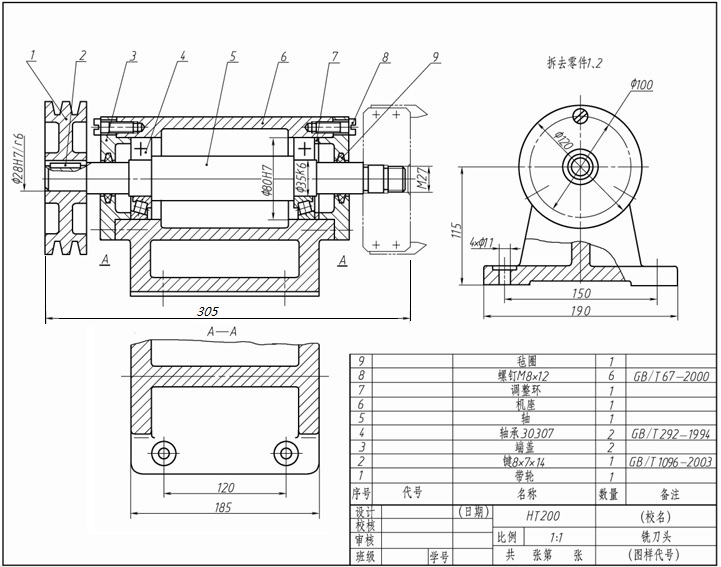

13、选择题:看懂铣刀头装配图,该装配体由几种零件组成。()
选项:
A:11
B:16
C:9
D:8
答案: 【9】
14、选择题:读铣刀头装配图,该装配图采用的表达方法有哪些?
选项:
A:拆卸画法
B:假想画法
C:局部剖视图
D:全剖视图
答案: 【拆卸画法
;
假想画法;
局部剖视图;
全剖视图】
15、选择题:读铣刀头装配图,尺寸190是性能尺寸。
选项:
A:对
B:错
答案: 【错】[/$]
