2021知到答案 机械制图B 智慧树网课章节测试答案
第一章 章节测试
1、选择题:选择正确说法，并把相应的标题字母填写在括号内（）
选项：
A:螺距与导程有可能相等
B:螺纹大径就是牙顶直径
C:方牙螺纹是特殊螺纹
D:螺纹的公称直径是指螺纹中径的基本尺寸
答案: 【螺距与导程有可能相等】
2、选择题:选择正确说法，并把相应的标题字母填写在括号内
选项：
A:管螺纹的标注可不用引出标注的方法
B:梯形螺纹的牙型符号为“T”
C:外螺纹连接时，非旋合部分应按内螺纹画出
D:可见螺纹的螺纹终止线应用粗实线画出
答案: 【可见螺纹的螺纹终止线应用粗实线画出】
3、选择题:孔的基本尺寸为ф30，上偏差为+0.037,下偏差为+0.016，则下列叙述正确的是
选项：
A:最终加工后测得尺寸为ф30.038，则该零件为可修复不合格品
B:答案均不对
C:最终加工后测得尺寸为ф30.038，则该零件为不可修复废品
D:最终加工后测得尺寸为ф30.038，则该零件为合格品
答案: 【最终加工后测得尺寸为ф30.038，则该零件为不可修复废品】

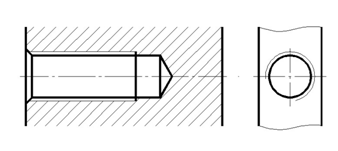

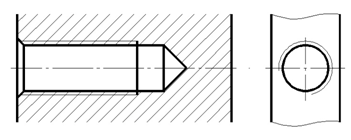

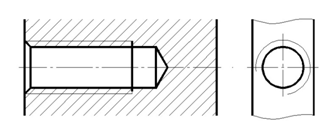

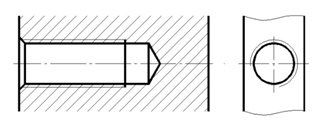

4、选择题:下列内螺纹的画法中正确的是
选项：
A:
B:
C:
D:
答案: 【】
5、选择题:下面哪种螺纹的标注是：普通外螺纹，公称直径为12，螺距为1.25，右旋，中等旋合长度,中、顶径公差为6h。（）
选项：
A:M12×1.25-6h
B:Tr12×1.5-6h-LH
C:M12×1.25-5h6h
D:M12×1.25-6H
答案: 【M12×1.25-6h】
6、选择题:国家标准规定公差带由标准公差和基本公差组成。
选项：
A:错
B:对
答案: 【错】
7、选择题:根据配合的松紧程度，配合类别可分为间隙配合、过渡配合和过盈配合。
选项：
A:对
B:错
答案: 【对】
8、选择题:零件表面粗糙度要求越低，则其加工成本越高。
选项：
A:错
B:对
答案: 【错】
9、选择题:现行的《极限与配合》标准中，标准公差分为10个等级。
选项：
A:错
B:对
答案: 【错】
10、选择题:标准公差数值既与公差等级有关，也与基本尺寸有关。
选项：
A:错
B:对
答案: 【对】
第二章 章节测试
1、选择题:螺纹紧固件的画法分为查表法和比例画法，在工程实践中常用比例画法。
选项：
A:对
B:错
答案: 【对】[$]
2、选择题:旋入长度bm与被旋入零件的材料有关，被旋入零件的材料越坚硬，旋合长度就越短。
选项：
A:对
B:错
答案: 【对】
3、选择题:常用的键有普通型平键、普通型半圆键和钩头型楔键。
选项：
A:错
B:对
答案: 【对】
4、选择题:对于圆柱齿轮而言，按齿线形状来分有直齿轮、斜齿轮、人字齿齿轮等。
选项：
A:错
B:对
答案: 【对】
5、选择题:轴承一般由外圈，内圈，保持架三部分组成。
选项：
A:错
B:对
答案: 【错】
6、选择题:在剖视图中，同一零件有关剖面线方向和间隔表达正确的是
选项：
A:方向相同，间隔不同
B:方向不同，间隔相同
C:方向和间隔都应相同
D:都不对
答案: 【方向和间隔都应相同】
7、选择题:一般用于受力不大且不常拆卸的场合的连接方法是（）
选项：
A:螺钉连接
B:螺栓连接
C:双头螺柱连接
答案: 【螺钉连接】
8、选择题:常见的螺纹固件有（）
选项：
A:螺母
B:螺钉
C:螺栓、螺柱
D:垫圈
答案: 【螺母;
螺钉;
螺栓、螺柱;
垫圈】
9、选择题:柱螺旋压缩弹簧除了剖视画法表达外，压缩弹簧也可以采用视图和示意画法来进行表达，三种表达中,（）最为简单。
选项：
A:剖视画法
B:都不对
C:视图
D:示意画法
答案: 【示意画法】
10、选择题:在视图画法中，圆柱齿轮的分度圆采用的线型为细点画线。
选项：
A:错
B:对
答案: 【对】
第三章 章节测试
1、选择题:装配图的内容包括（）
选项：
A:视图，尺寸，技术要求，标题栏
B:一组视图，必要的尺寸，技术要求，零件编号、明细栏和标题栏
C:一组视图，必要的尺寸，技术要求，标题栏
D:一组视图，零件编号，规格尺寸，标题栏
答案: 【一组视图，必要的尺寸，技术要求，零件编号、明细栏和标题栏】
2、选择题:装配图尺寸包括（）
选项：
A:大小尺寸，装配尺寸，配合尺寸，连接尺寸，外形尺寸
B:规格尺寸，装配尺寸，安装尺寸，外形尺寸，其它重要尺寸
C:规格尺寸，配合尺寸，安装尺寸，外形尺寸，其它重要尺寸
D:规格尺寸，连接尺寸，安装尺寸，总体尺寸，其它重要尺寸
答案: 【规格尺寸，装配尺寸，安装尺寸，外形尺寸，其它重要尺寸】
3、选择题:为了避免装配时表面互相干涉，两零件在同一方向上只应有2个接触面。
选项：
A:对
B:错
答案: 【错】
4、选择题:机器上常见的装置通常有：螺纹防松装置、滚动轴承固定装置、密封装置。
选项：
A:对
B:错
答案: 【对】
5、选择题:装配图的特殊画法有拆卸画法，假想画法，展开画法，简化画法和夸大画法。
选项：
A:错
B:对
答案: 【对】
6、选择题:装配图是表达机器或部件的性能、工作原理；零件之间的连接和装配关系。
选项：
A:错
B:对
答案: 【对】
7、选择题:孔与轴的配合
为轴，这是基制配合间隙。
选项：
A:错
B:对
答案: 【错】
8、选择题:对于螺栓、螺母等紧固件，还有轴、连杆、球、键、销等实心零件，如果纵向剖切，并且其剖切平面通过对称平面或轴线时，那么这些零件均按不剖绘制。
选项：
A:对
B:错
答案: 【对】
9、选择题:在装配图中，两相邻零件的接触表面和配合表面画一条线，不接触的表面画两条线，如果间隙较小，也可以画一条线.
选项：
A:错
B:对
答案: 【错】
10、选择题:装配图中所有的零件、部件必须编写序号，与明细栏中的序号不一致也关系不大。
选项：
A:错
B:对
答案: 【错】[/$]
