第四章 章节测试

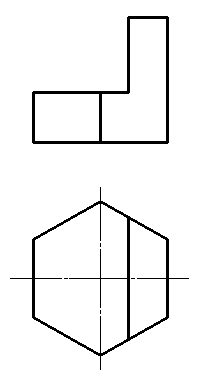

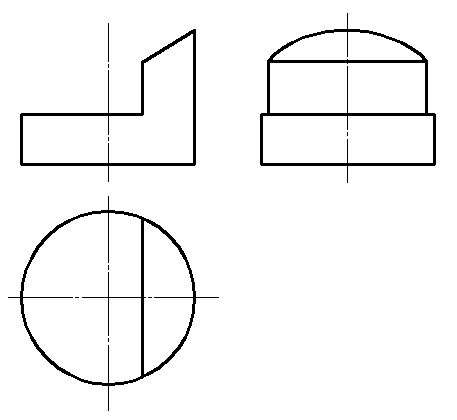

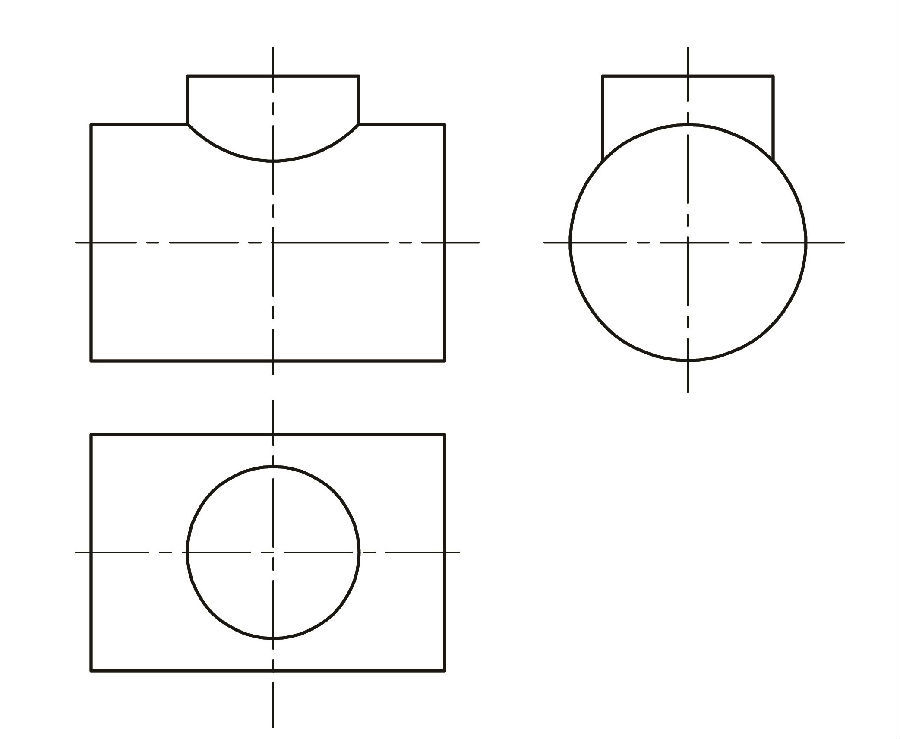

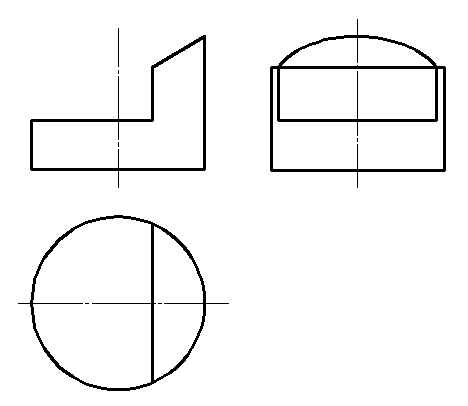

1、选择题:已知主、左视图，选择正确的俯视图。（ ）
选项：
A:

B:

C:

D:

答案: 【

】

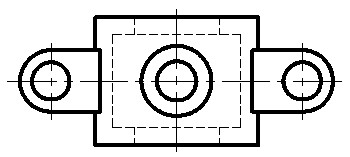

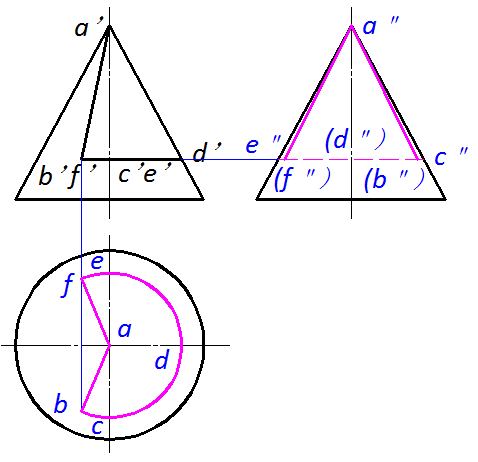

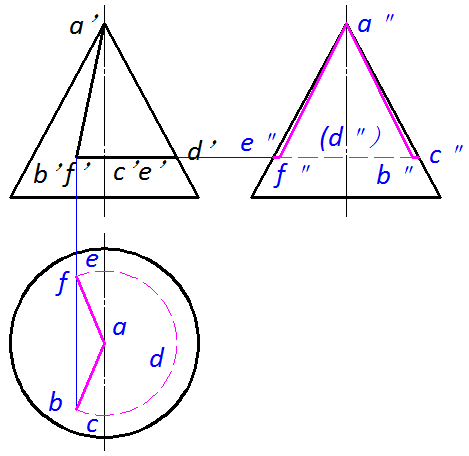

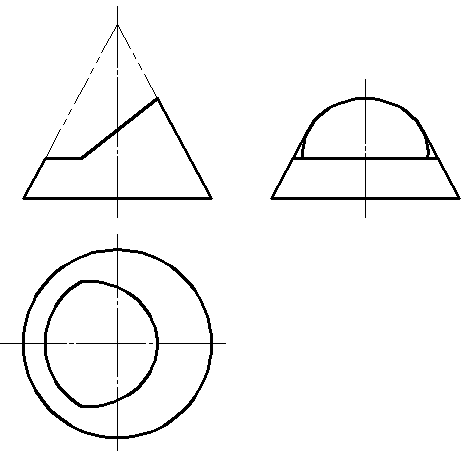

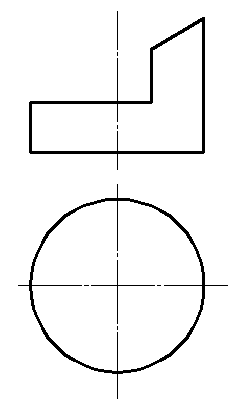

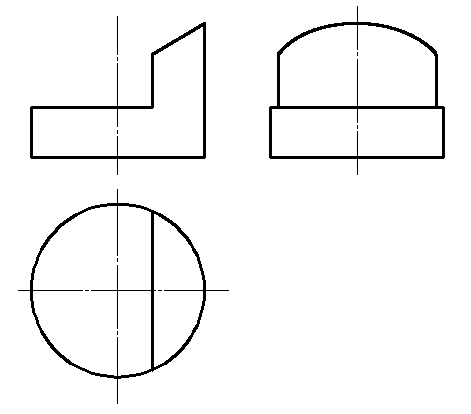

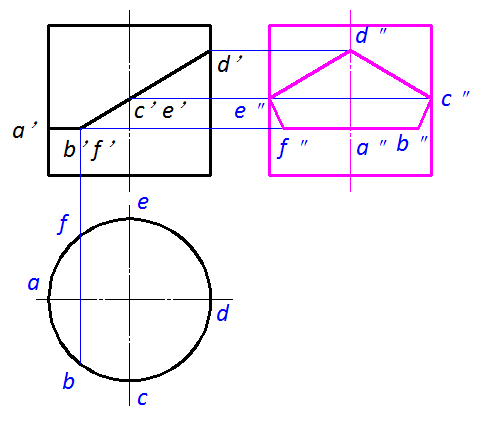

2、选择题:已知主、俯视图，选择正确的左视图。（ ）。
选项：
A:

B:

C:

D:

答案: 【

】

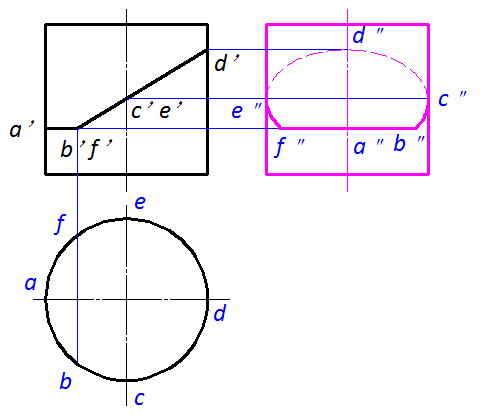

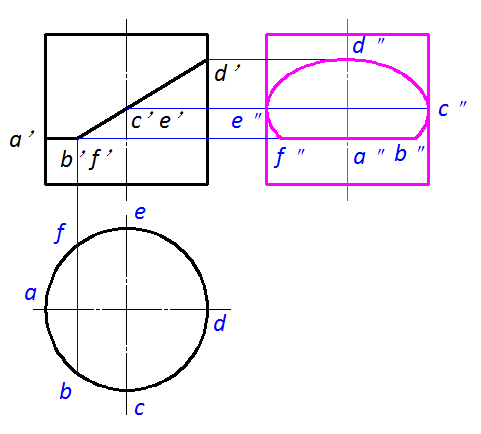

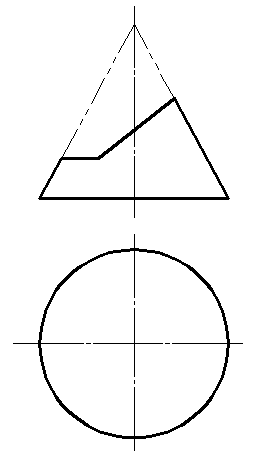

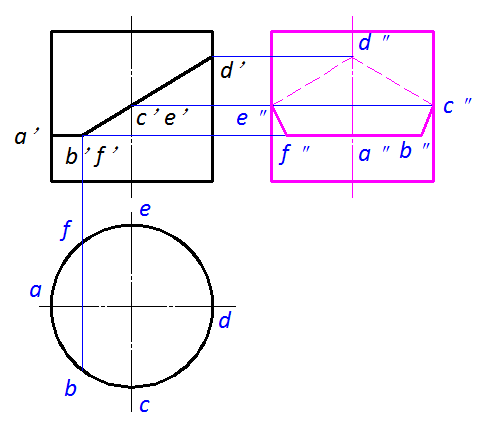

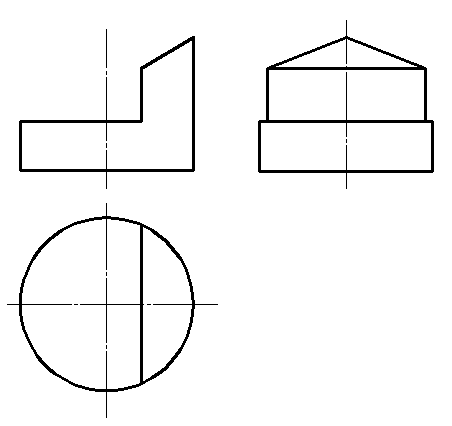

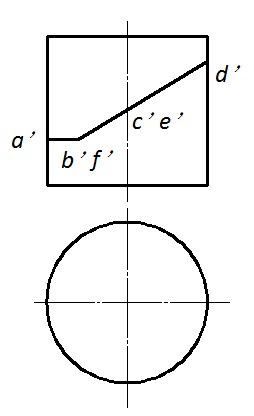

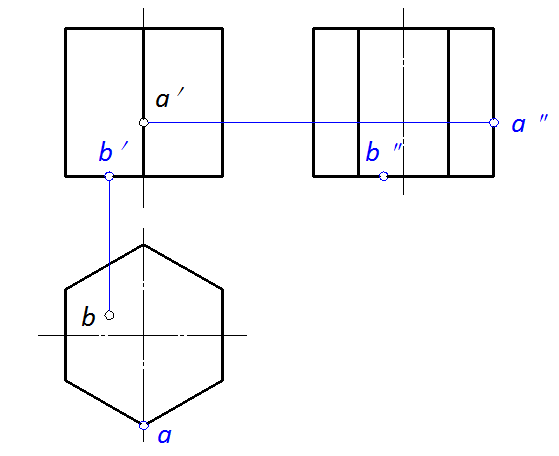

3、选择题:已知主、俯视图，选择正确的左视图。（ ）
选项：
A:

B:

C:

D:

答案: 【

】

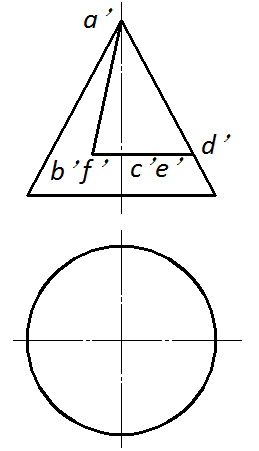

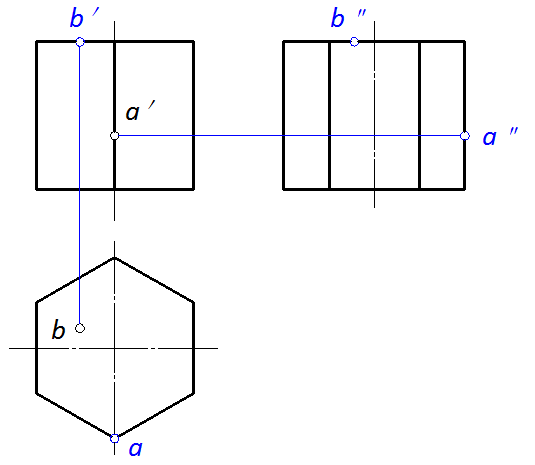

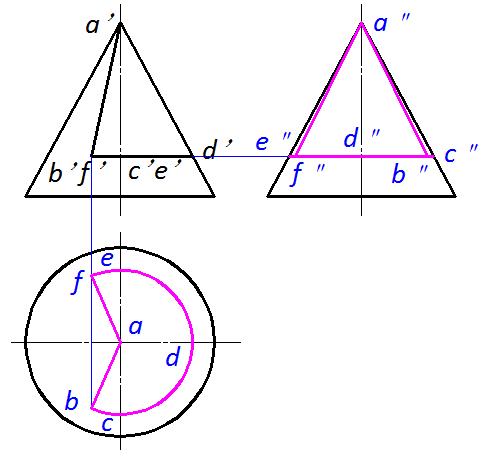

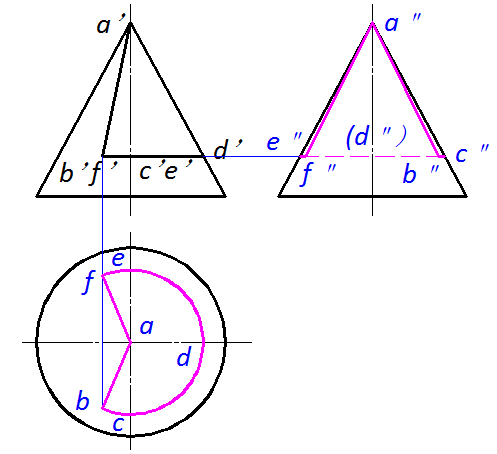

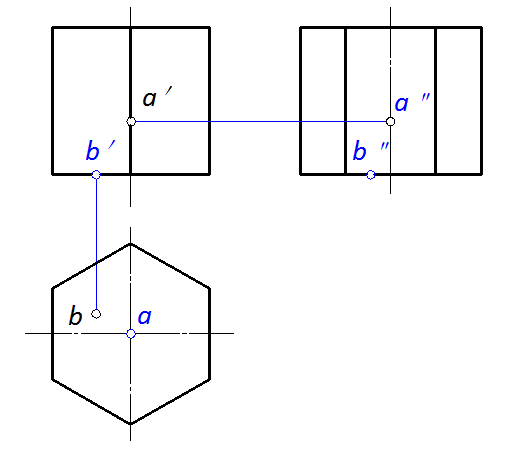

4、选择题:已知主、俯视图，选择正确的左视图。（ ）
选项：
A:

B:

C:

D:

答案: 【

】

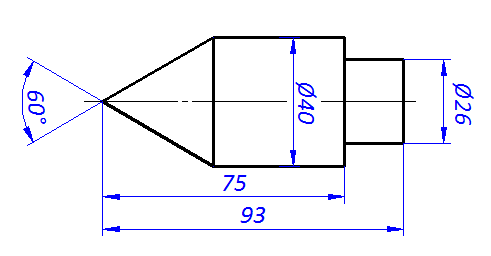

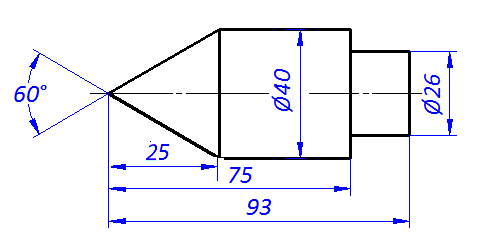

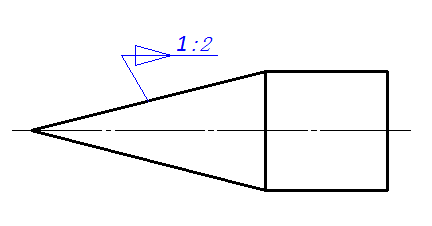

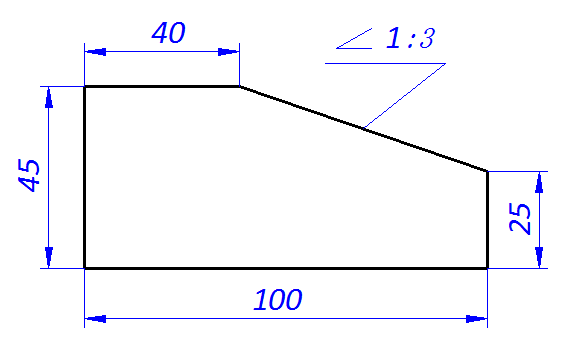

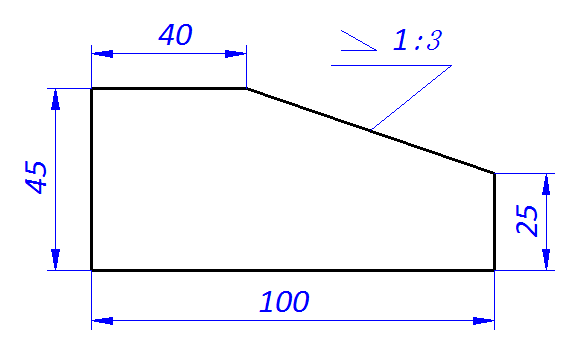

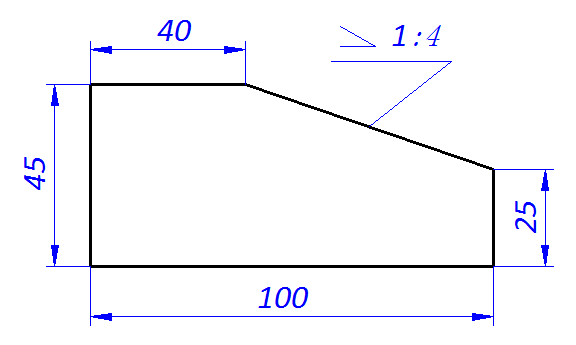

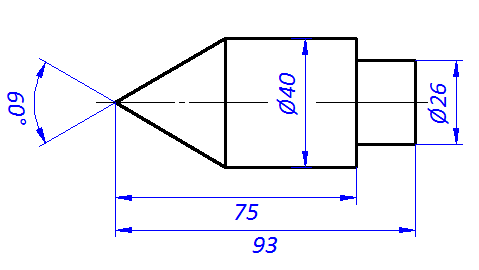

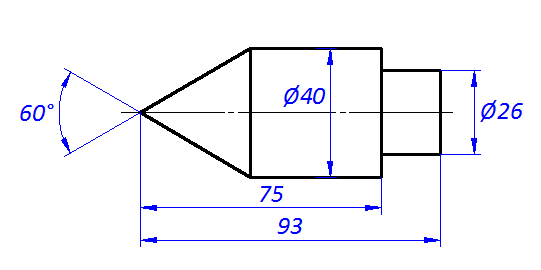

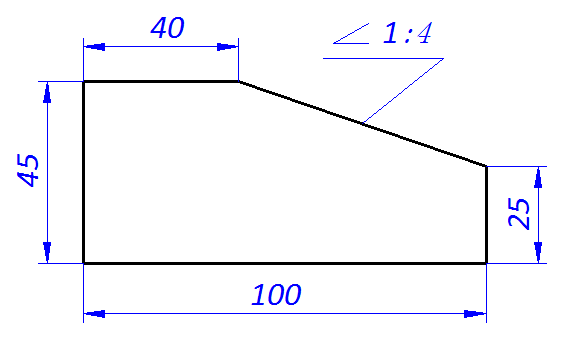

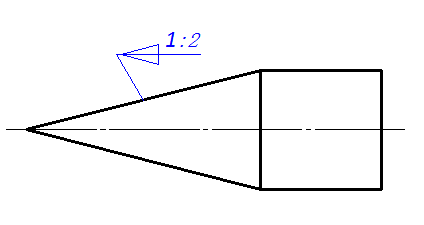

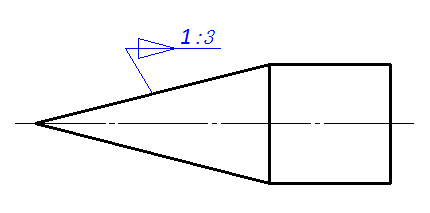

5、选择题:下面常见基本形体尺寸标注中，正确的是（ ）。
选项：
A:

B:

C:

D:

答案: 【

】

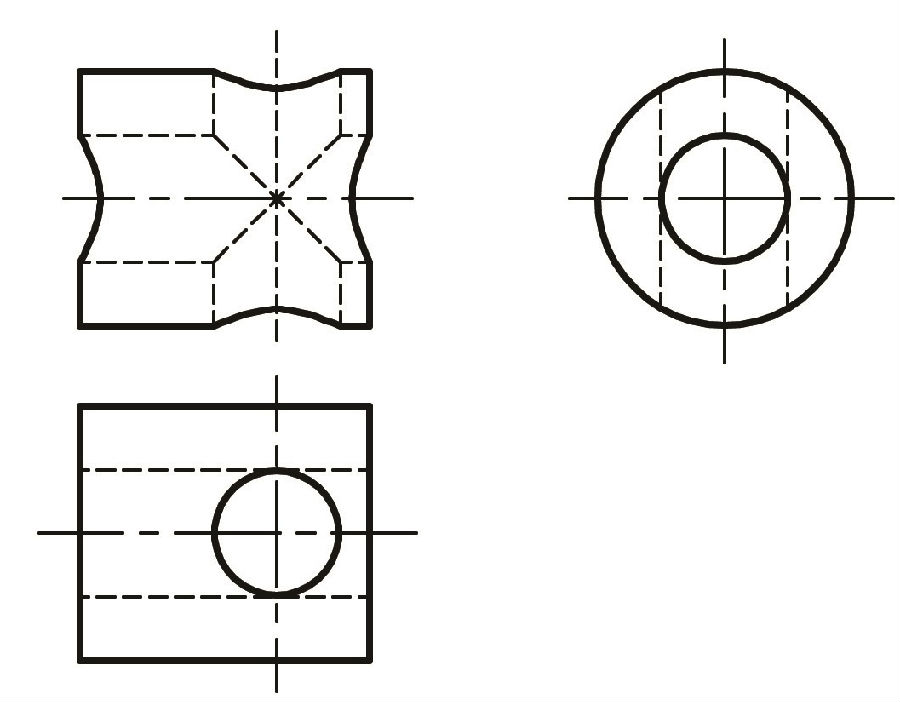

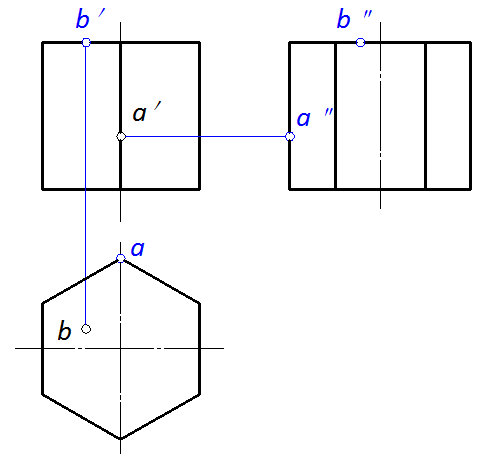

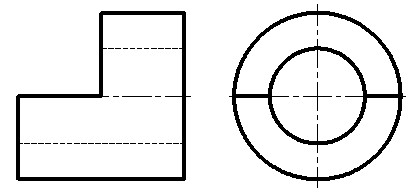

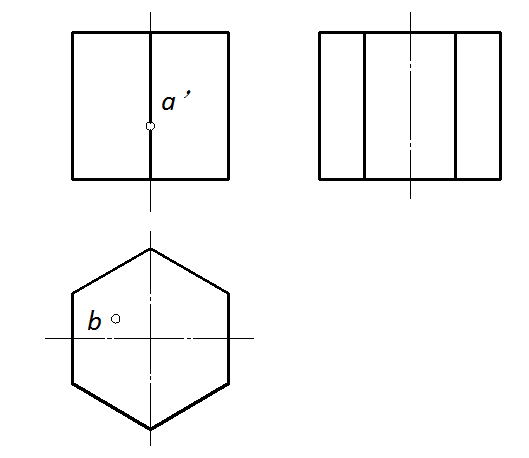

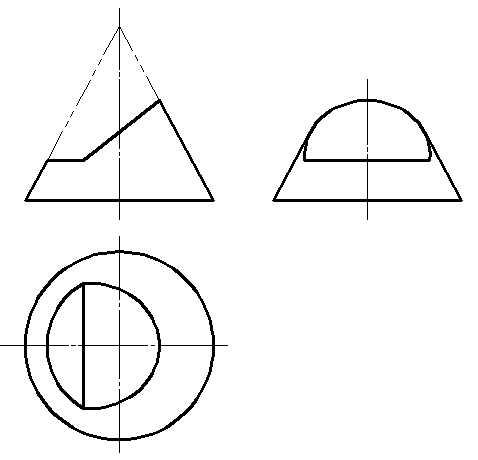

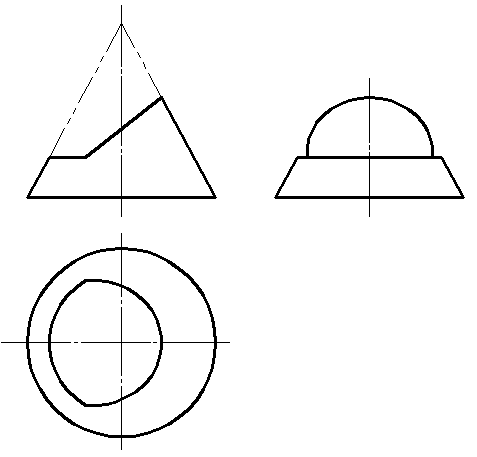

6、选择题:已知主视图、左视图，正确的俯视图是（ ）。
选项：
A:

B:

C:

D:

答案: 【

】
7、选择题:形体分析法和线面分析法是阅读组合体视图的常用方法。
选项：
A:错
B:对
答案: 【对】
8、选择题:视图中的封闭线框通常表示物体上的哪些内容？
选项：
A:基本体
B:曲面
C:平面
D:平面的交线
答案: 【基本体;
曲面;
平面】
9、选择题:标注对称的定位尺寸时应在尺寸基准两边分别注出。
选项：
A:对
B:错
答案: 【错】
10、选择题:组合体中所标注的尺寸包括哪些尺寸？（ ）
选项：
A:定形尺寸
B:定位尺寸
C:总体尺寸
D:毛胚尺寸
答案: 【定形尺寸;
定位尺寸;
总体尺寸】

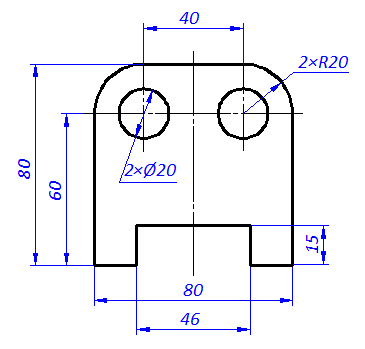

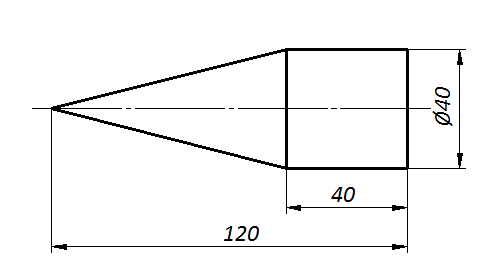

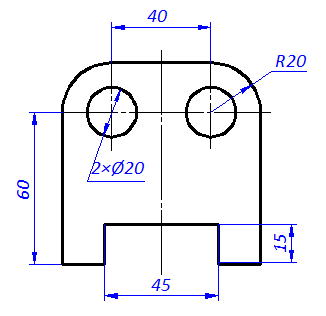

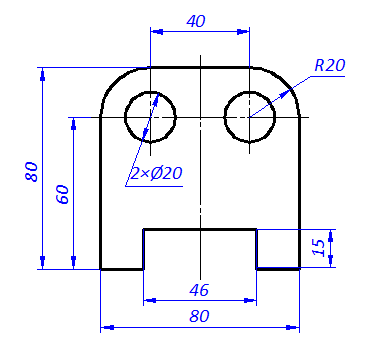

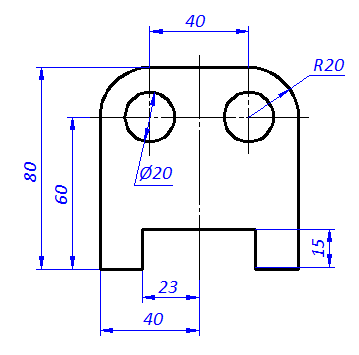

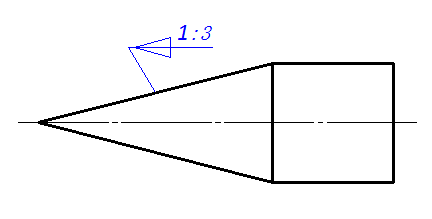

11、选择题:组合体尺寸标注中正确的是（ ）。
选项：
A:

B:

C:

D:

答案: 【

】

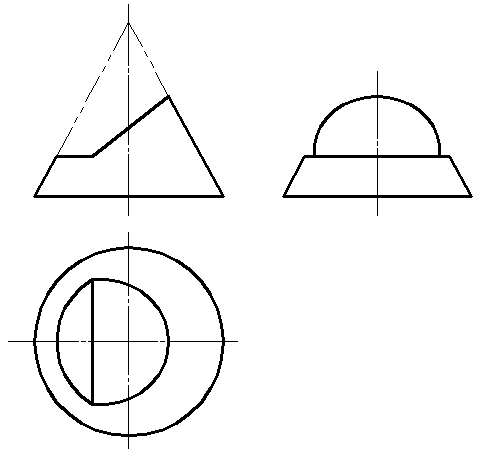

12、选择题:已知主视图、左视图，正确的俯视图是（ ）。
选项：
A:

B:

C:

D:

答案: 【

】
13、选择题:读懂三面投影图，其对应轴测图为（ ）。
选项：
A:

B:

C:

D:

答案: 【

】

第五章 章节测试

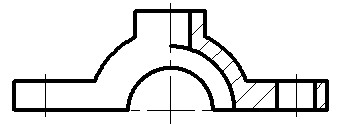

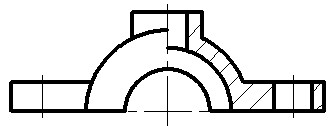

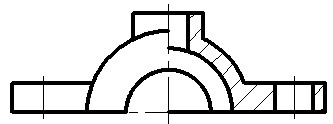

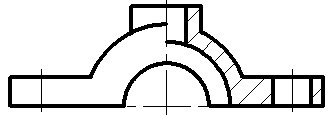

1、选择题:根据俯视图，选择正确的半剖视图。（ ）
选项：
A:

B:

C:

D:

答案: 【

】

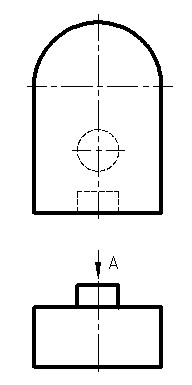

2、选择题:根据已知视图，选择正确的A向视图。（ ）
选项：
A:

B:

C:

D:

答案: 【

】

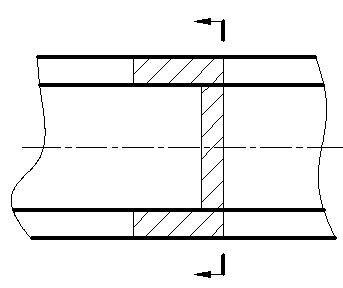

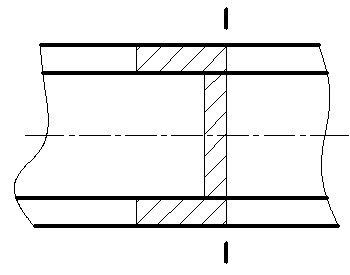

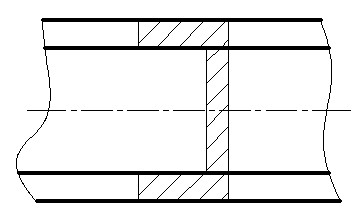

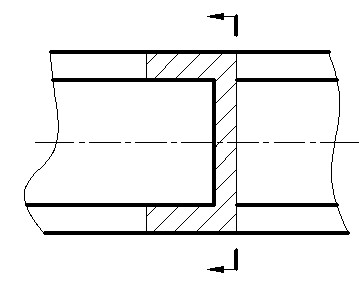

3、选择题:选择正确的重合断面图。（ ）
选项：
A:

B:

C:

D:

答案: 【

】

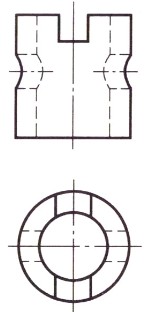

4、选择题:在下图中，选出正确的左视图（    ）。
选项：
A:

B:

C:

D:

答案: 【

】
5、选择题:金属材料的剖面符号是与水平成45°的互相平行间隔均匀的粗实线。
选项：
A:错
B:对
答案: 【错】
6、选择题:视图是一种表达方法，包括以下哪几种？（）
选项：
A:向视图
B:基本视图
C:局部视图
D:斜视图
答案: 【向视图;
基本视图;
局部视图;
斜视图】

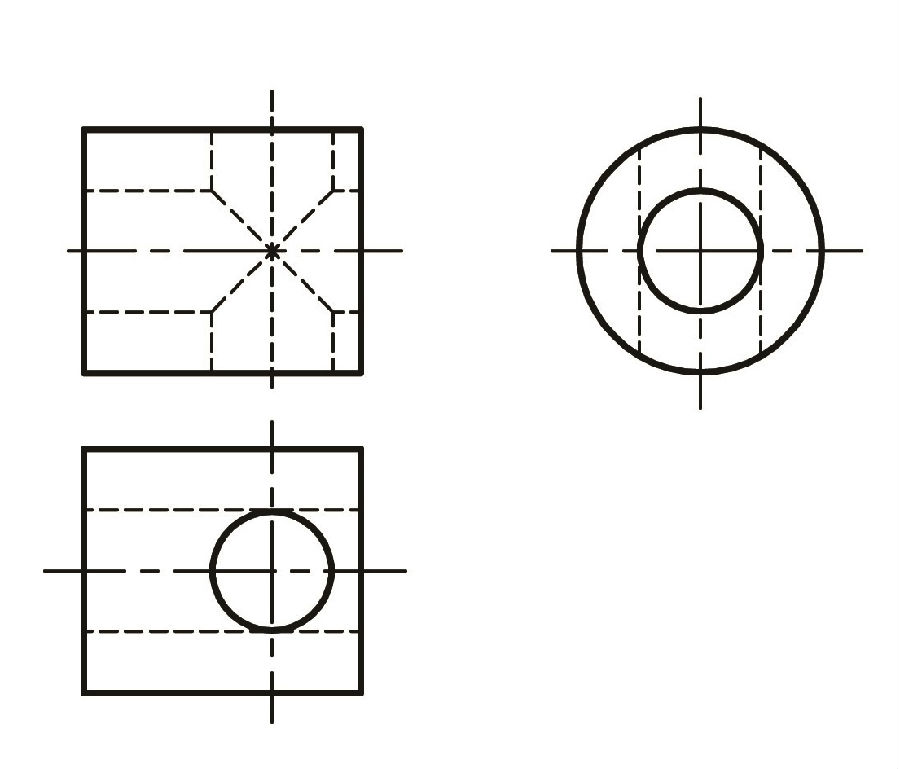

7、选择题:已知主、俯视图，选择正确的作剖视的左视图。（ ）
选项：
A:

B:

C:

D:

答案: 【

】
8、选择题:局部放大图可以应用下列哪些画法？
选项：
A:局部剖视图
B:视图
C:断面图
D:全剖视图
答案: 【局部剖视图;
视图;
断面图;
全剖视图】
9、选择题:画剖视图时，不管情况如何，一律应标出剖切位置及剖视图的名称。
选项：
A:对
B:错
答案: 【错】
10、选择题:局部剖视图的波浪线可以用轮廓线代替。
选项：
A:错
B:对
答案: 【错】
11、选择题:已知主、俯视图，选择正确的半剖左视图。（ ）
选项：
A:

B:

C:

D:

答案: 【

】
12、选择题:只要是较长的机件，都可以断开后缩短绘制。
选项：
A:对
B:错
答案: 【错】
13、选择题:机件形状接近于对称，且不对称部分已另有图形表达清楚时，可以画成半剖视图。
选项：
A:错
B:对
答案: 【对】
14、选择题:对于零件上的肋板、轮辐、薄壁等，如果（    ）剖切，不画剖面符号，且用粗实线将它们与相邻结构分开。
选项：
A:横向
B:斜向
C:正向
D:纵向
答案: 【纵向】
15、选择题:局部剖视图既能表达内部形状，又能保留机件的某些外形。
选项：
A:错
B:对
答案: 【对】

第六章 章节测试

1、选择题:在渐开线齿轮中，模数和压力角不相等的齿轮也能正确啮合。
选项：
A:错
B:对
答案: 【错】
2、选择题:B40×14（P7）-7e-L中，螺纹的公称直径是（ ）。
选项：
A:7
B:20
C:40
D:14
答案: 【40】
3、选择题:键是标准件，销不是标准件。
选项：
A:错
B:对
答案: 【错】
4、选择题:下列属于螺纹紧固件的有          。
选项：
A:螺母
B:螺栓
C:螺柱
D:齿轮
答案: 【螺母;
螺栓;
螺柱】
5、选择题:规定标记：滚动轴承 6204 GB/T276-2013，其内径尺寸为（ ）。
选项：
A:17mm
B:2mm
C:6mm
D:20mm
答案: 【20mm】

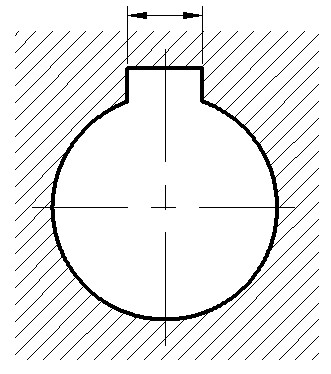

6、选择题:轮毂上键槽的宽度尺寸可按图示标注。
选项：
A:对
B:错
答案: 【对】
7、选择题:在单个圆柱齿轮的画法中，齿顶圆与齿顶线用    绘制。
选项：
A:细实线
B:点划线
C:虚线
D:粗实线
答案: 【粗实线】
8、选择题:螺纹按用途不同可分为连接螺纹和传动螺纹两大类。
选项：
A:错
B:对
答案: 【对】
9、选择题:螺纹的牙型、直径和螺距符合国家标准的螺纹称为标准螺纹。
选项：
A:对
B:错
答案: 【对】
10、选择题:梯形螺纹的特征代号是（ ）。
选项：
A:B
B:Tr
C:G
D:M
答案: 【Tr】
11、选择题:矩形螺纹是（ ）。
选项：
A:普通螺纹
B:标准螺纹
C:管螺纹
D:非标准螺纹
答案: 【非标准螺纹】
12、选择题:螺钉按用途分为连接螺钉和紧定螺钉两类。
选项：
A:错
B:对
答案: 【对】

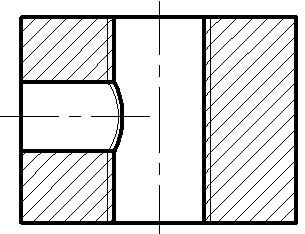

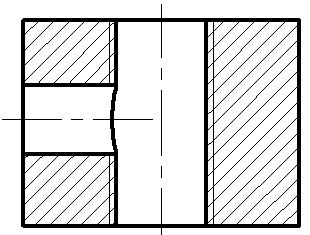

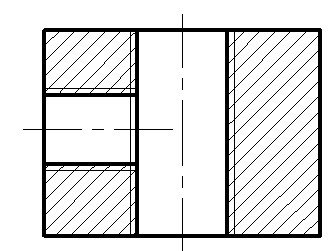

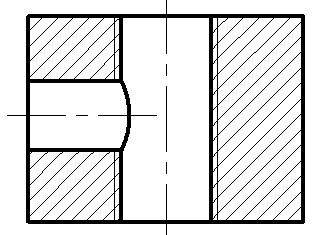

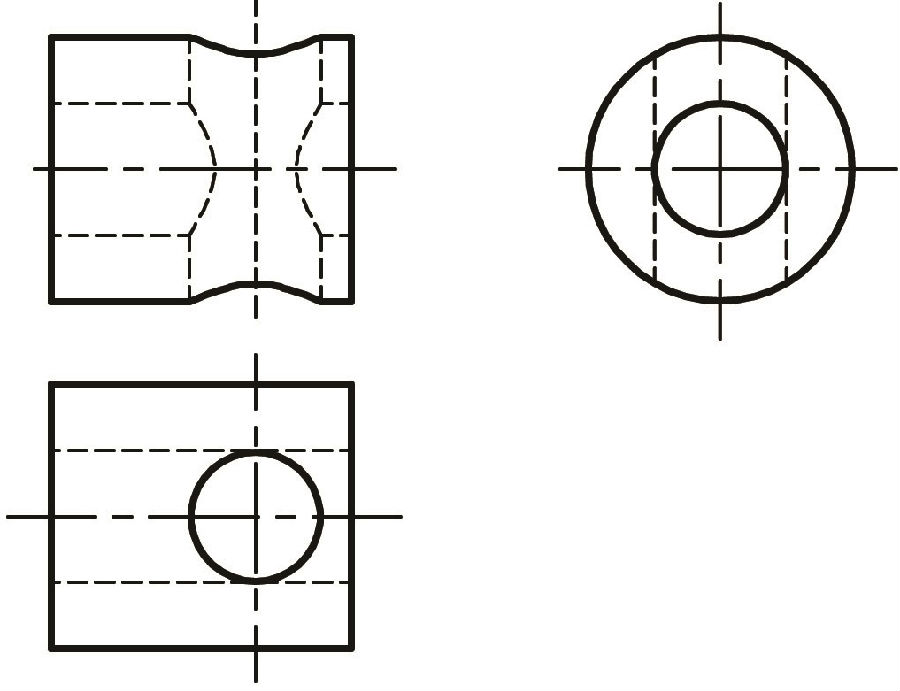

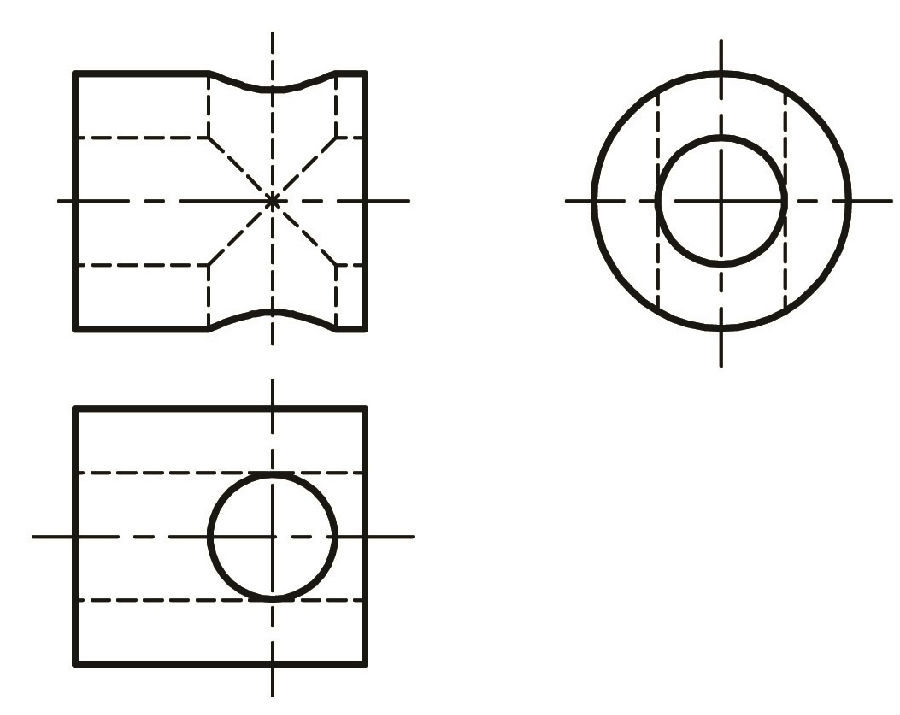

13、选择题:当大小两螺孔正交时，其剖视图正确的是（ ）。
选项：
A:

B:

C:

D:

答案: 【

】
14、选择题:将外螺纹的轴线铅垂放置，螺纹的可见部分右边低者为右旋螺纹。
选项：
A:对
B:错
答案: 【错】

第七章 章节测试

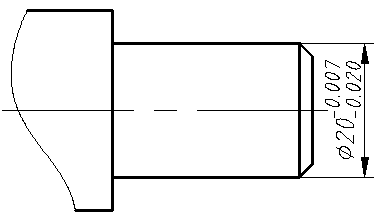

1、选择题:如图，轴的尺寸公差为（ )。
选项：
A:-0.027mm
B:0.013mm
C:0.027mm
D:-0.013mm
答案: 【0.013mm】
2、选择题:如图，轴的上极限偏差为（ ）。
选项：
A:-0.002um
B:-0.020mm
C:-0.007mm
D:-0.007um
答案: 【-0.007mm】
3、选择题:滚动轴承内圈与轴的配合应为基轴制。
选项：
A:错
B:对
答案: 【错】
4、选择题:某表面采用铣削加工的方法获得了Ra6.3μm，此时粗糙度代号应注成（ ）。
选项：
A:


B:


C:


D:

答案: 【


】
5、选择题:表面结构常用的轮廓参数中，参数Ra表示（  ）。
选项：
A:轮廓的最大高度
B:表面波纹高度
C:轮廓算术平均偏差
D:轮廓的最小高度
答案: 【轮廓算术平均偏差】
6、选择题:尺寸公差由标准公差和基本偏差两部分组成，标准公差用于确定公差带相对于零线的位置。
选项：
A:错
B:对
答案: 【错】
7、选择题:粗糙度参数值越小，加工成本（ ）。
选项：
A:越高
B:越低
C:不确定
D:不受影响
答案: 【越高】
8、选择题:配合代号表示       。
选项：
A:基轴制过盈配合
B:基孔制过渡配合
C:基轴制间隙配合
D:基孔制间隙配合
答案: 【基轴制间隙配合】
9、选择题:同一表面上有不同的表面粗糙度要求时，须用粗实线画出其分界线，并注出相应的粗糙度代号和尺寸。
选项：
A:错
B:对
答案: 【错】
10、选择题:零件图中全部表面有相同的表面粗糙度要求时，可将表面粗糙度要求统一注写在标题栏附近。
选项：
A:错
B:对
答案: 【对】
11、选择题:表面粗糙度代号中的6.3是指（ ）。
选项：
A:表面波纹高度的数值
B:轮廓算数平均偏差的数值
C:轮廓最小高度的数值
D:轮廓最大高度的数值
答案: 【轮廓算数平均偏差的数值】
12、选择题:孔的尺寸公差是( )。
选项：
A:0.001mm
B: -0.021mm
C:0.042mm
D:0.021mm
答案: 【0.021mm】
13、选择题:表面粗糙度代号中数字注写方向必须与尺寸数字方向一致。
选项：
A:错
B:对
答案: 【对】
14、选择题:与标准件配合时，通常不选择标准件为基准件。
选项：
A:对
B:错
答案: 【错】
15、选择题:代号表示的是基孔制的间隙配合。
选项：
A:错
B:对
答案: 【对】

第八章 章节测试

1、选择题:车螺纹和磨削时，通常先车出退刀槽或越程槽。
选项：
A:错
B:对
答案: 【对】
2、选择题:零件图在长、宽、高三个方向上，每个方向只能有一个尺寸基准。
选项：
A:对
B:错
答案: 【错】
3、选择题:标题栏在零件图左下角，填写零件图的名称、数量、材料等信息。
选项：
A:对
B:错
答案: 【错】
4、选择题:下列哪些内容属于零件图上的技术要求？（）
选项：
A:热处理
B:尺寸公差
C:表面粗糙度
D:几何公差
答案: 【热处理;
尺寸公差;
表面粗糙度;
几何公差】
5、选择题:零件图应该正确、完整、清晰、合理的标注出制造和检验零件所必须的全部尺寸。
选项：
A:错
B:对
答案: 【对】
6、选择题:下列哪些是零件图的视图采用的表达方法（）。
选项：
A:向视图
B:局部视图
C:断面图
D:剖视图
答案: 【向视图
;
局部视图;
断面图;
剖视图】
7、选择题:轴类零件一般以轴心线水平放置作为主视方向。
选项：
A:对
B:错
答案: 【对】

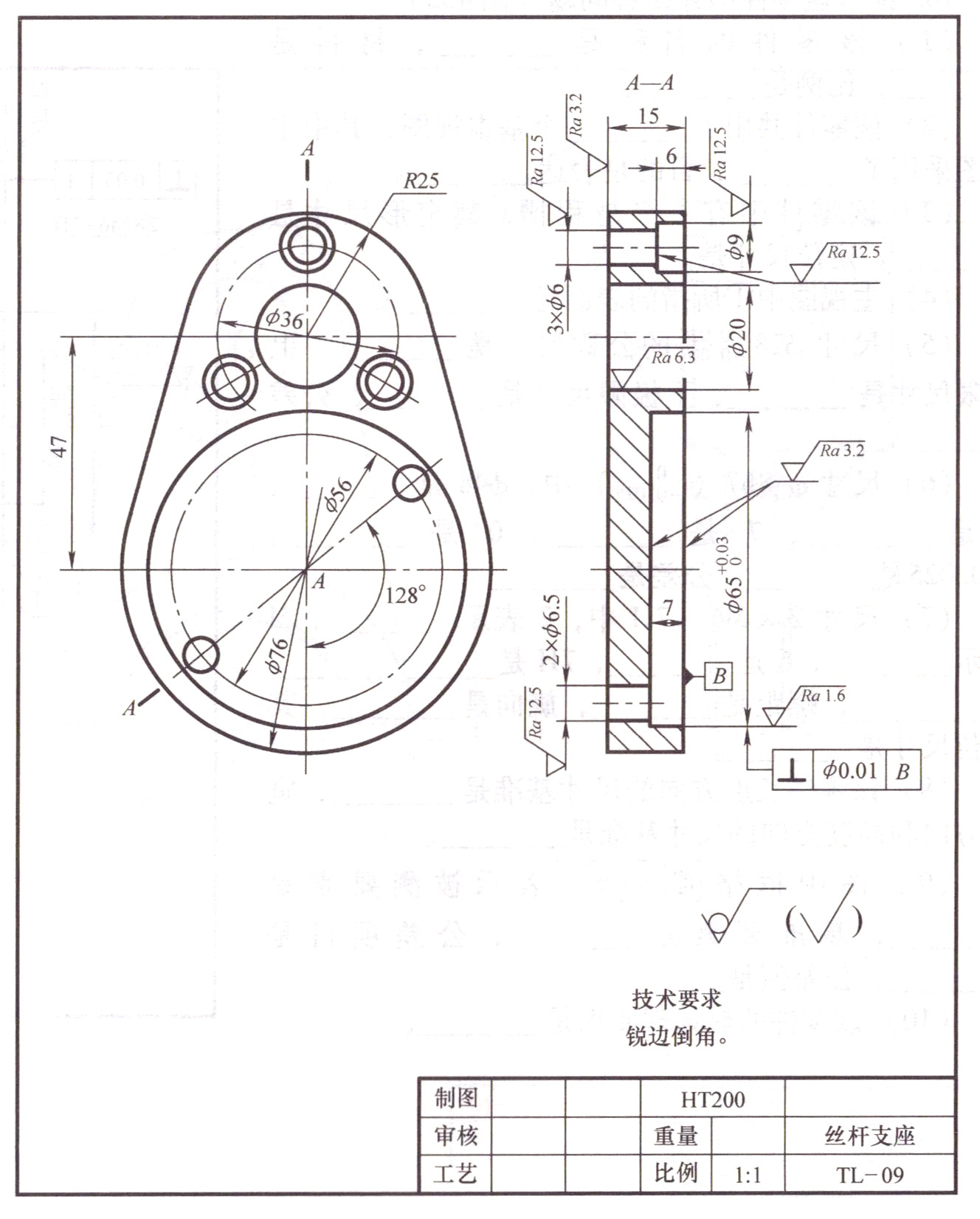

8、选择题:读丝杆支座零件图，可以得到该零件图采用了以下哪些表达方法？（）
选项：
A:主视图
B:旋转剖
C:局部视图
D:阶梯剖
答案: 【主视图;
旋转剖】
9、选择题:丝杆支座零件图中的表示被测要素是φ65孔的轴线。
选项：
A:对
B:错
答案: 【对】
10、选择题:丝杆支座零件的表面粗糙度值最大的是
选项：
A:对
B:错
答案: 【错】
11、选择题:在零件图中，铸造零件的壁厚应保持大致相等或者逐渐过渡。
选项：
A:错
B:对
答案: 【对】
12、选择题:钻头钻孔时如果遇到斜面、曲面时应先加工成凸台或凹坑。
选项：
A:错
B:对
答案: 【对】
13、选择题:零件在同一方向上的尺寸，都必须全部从同一主要基准标注。
选项：
A:对
B:错
答案: 【对】
14、选择题:铸件的内、外壁沿起模方向应有一定的斜度
选项：
A:错
B:对
答案: 【对】
15、选择题:（    ）是制造和检验零件的依据。
选项：
A:三视图
B:装配图
C:零件图
D:轴测图
答案: 【零件图】

第九章 章节测试

1、选择题:在装配图中，零件的工艺结构如倒角、圆角、退刀槽等允许省略不画。
选项：
A:对
B:错
答案: 【对】
2、选择题:装配图中的一组图形的表达方法，与零件图的表达方法完全相同。
选项：
A:对
B:错
答案: 【错】
3、选择题:装配图中明细栏中的编号与装配图中零、部件序号必须一致。
选项：
A:错
B:对
答案: 【对】
4、选择题:外形尺寸是机器安装在地基上或部件与机器连接时所需要的尺寸。
选项：
A:对
B:错
答案: 【错】
5、选择题:为了表示与本部件的装配关系，但又不属于本部件的其他相邻零、部件时，可采用假想画法，将其他相邻零、部件用细点画线画出。
选项：
A:对
B:错
答案: 【错】
6、选择题:一张完整的装配图包括哪些内容？（）
选项：
A:技术要求
B:必要的尺寸
C:一组视图
D:零件序号、标题栏、明细栏
答案: 【技术要求;
必要的尺寸;
一组视图;
零件序号、标题栏、明细栏】
7、选择题:编写零件序号时各指引线可以相交。
选项：
A:错
B:对
答案: 【错】
8、选择题:装配图中指引线指向所指部分的末端通常画成（    ）。
选项：
A:虚线
B:圆点或箭头
C:斜线
D:直线
答案: 【圆点或箭头
】
9、选择题:两个零件在同一方向上只能有（   ）个接触面和配合面。
选项：
A:1
B:2
C:3
D:4
答案: 【1】
10、选择题:将机器安装在地基上或部件与机器连接时所需的尺寸是（   ）。
选项：
A:安装尺寸
B:外形尺寸
C:性能尺寸
D:装配尺寸
答案: 【安装尺寸】
11、选择题:表示零件之间装配关系的尺寸是（    ）。
选项：
A:性能尺寸
B:总体尺寸
C:安装尺寸
D:装配尺寸
答案: 【装配尺寸】
12、选择题:通过装配图不能够了解装配体的工作原理。
选项：
A:对
B:错
答案: 【错】

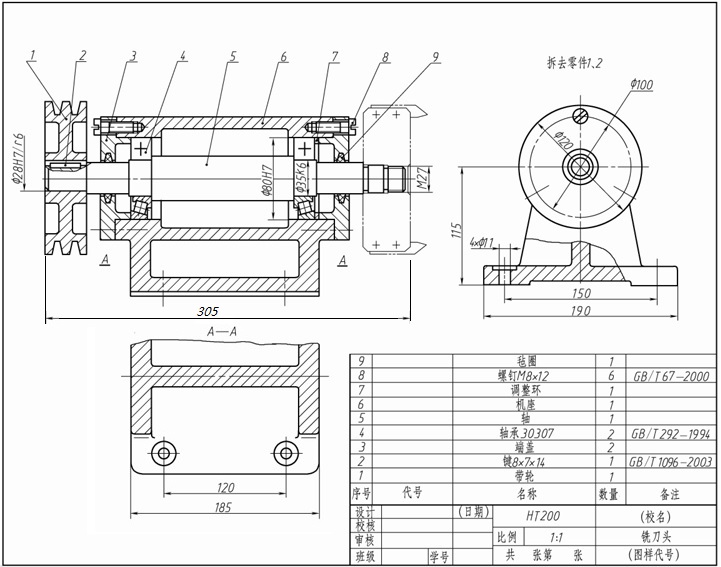

13、选择题:看懂铣刀头装配图，该装配体由几种零件组成。（）
选项：
A:9
B:11
C:8
D:16
答案: 【9】
14、选择题:读铣刀头装配图，该装配图采用的表达方法有哪些？
选项：
A:全剖视图
B:局部剖视图
C:拆卸画法
D:假想画法
答案: 【全剖视图;
局部剖视图;
拆卸画法
;
假想画法】
15、选择题:读铣刀头装配图，尺寸190是性能尺寸。
选项：
A:错
B:对
